Technisches Handbuch Analogmodul

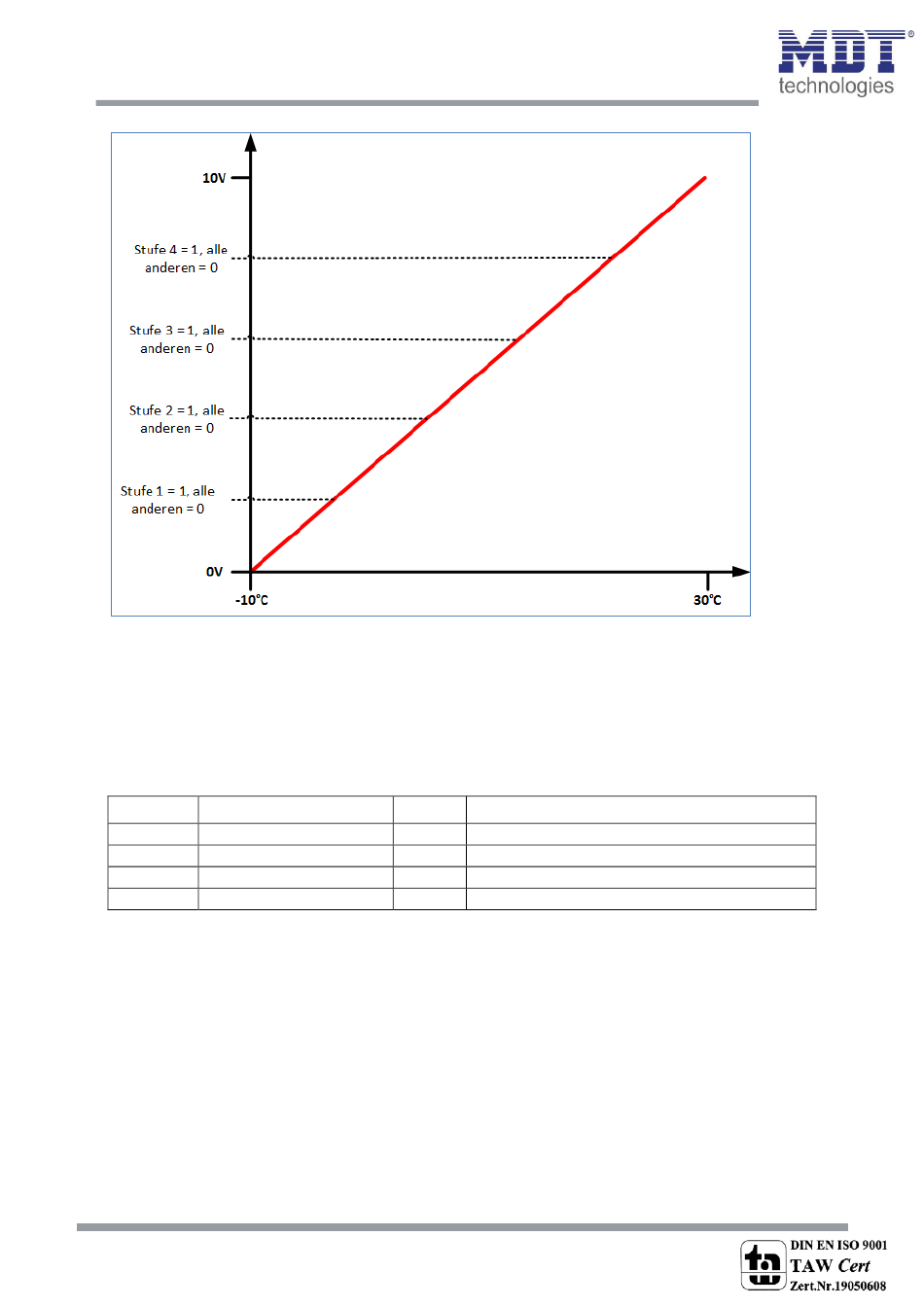

Das nachfolgende Bild zeigt das Verhalten des Stufenreglers mit dessen Einschaltschwellen:
Abbildung 13: Prinzip des Stufenreglers
Die Einschaltschwellen des Stufenreglers werden direkt in den Parametern eingetragen. Bei einem
steigenden Messwert schaltet das Analogmodul beim Überschreiten des Schwellwertes die
entsprechende Stufe ein und alle anderen Stufen aus.
Bei einem fallenden Messwert berechnen sich die Ausschaltschwellen mittels Hysterese wie folgt:
Einschaltschwelle – (Einschaltschwelle x Hysterese). So würde die Ausschaltschwelle bei einer
Einschaltschwelle von 2V und einer Hysterese von 5% bei 2V – (2V x 5%) = 1,9V liegen.
Die nachfolgende Tabelle zeigt die dazugehörigen Kommunikationsobjekte:
Nummer
Name
3
Stufe 1
4
Stufe 2
5
Stufe 3
6
Stufe 4
Tabelle 9: Kommunikationsobjekte - Stufenregler
Achtung: Die Schwellwerte beim Stufenregler müssen aufeinander aufbauend sein, d.h.
Schwellwert für Umschaltung auf Stufe 4 > Schwellwert für Umschaltung auf Stufe 3, usw.!
Bei einem 2-10V oder 4-20mA Sensor sind Werte unter 2V/4mA nicht zulässig!
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
17
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
Größe
Verwendung
1 Bit
Schalten der Stufe 1
1 Bit
Schalten der Stufe 2
1 Bit
Schalten der Stufe 3
1 Bit
Schalten der Stufe 4
