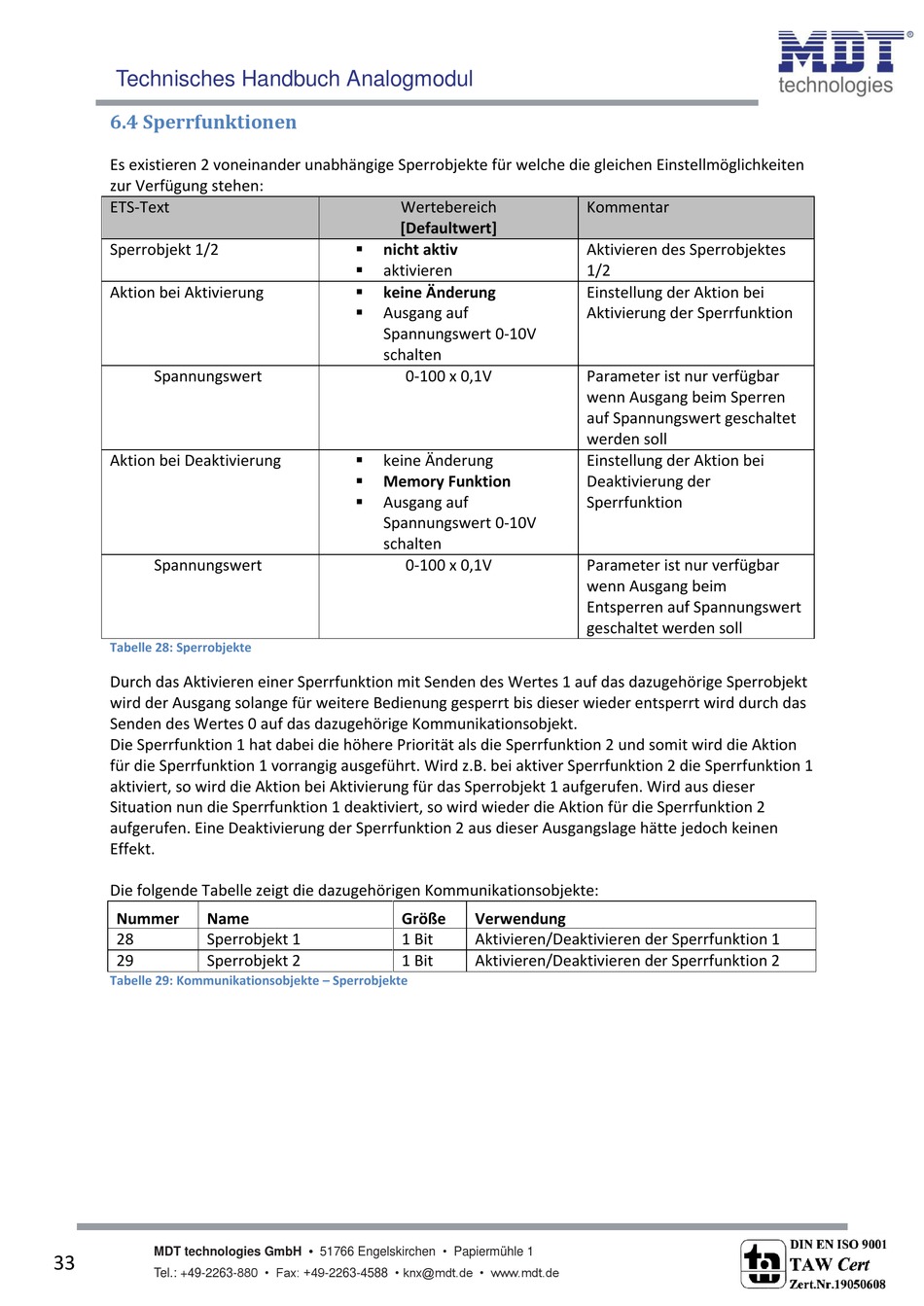

Technisches Handbuch Analogmodul
6.4 Sperrfunktionen
Es existieren 2 voneinander unabhängige Sperrobjekte für welche die gleichen Einstellmöglichkeiten
zur Verfügung stehen:
ETS-Text
Sperrobjekt 1/2
Aktion bei Aktivierung
Spannungswert
Aktion bei Deaktivierung
Spannungswert
Tabelle 28: Sperrobjekte
Durch das Aktivieren einer Sperrfunktion mit Senden des Wertes 1 auf das dazugehörige Sperrobjekt
wird der Ausgang solange für weitere Bedienung gesperrt bis dieser wieder entsperrt wird durch das
Senden des Wertes 0 auf das dazugehörige Kommunikationsobjekt.
Die Sperrfunktion 1 hat dabei die höhere Priorität als die Sperrfunktion 2 und somit wird die Aktion
für die Sperrfunktion 1 vorrangig ausgeführt. Wird z.B. bei aktiver Sperrfunktion 2 die Sperrfunktion 1
aktiviert, so wird die Aktion bei Aktivierung für das Sperrobjekt 1 aufgerufen. Wird aus dieser
Situation nun die Sperrfunktion 1 deaktiviert, so wird wieder die Aktion für die Sperrfunktion 2
aufgerufen. Eine Deaktivierung der Sperrfunktion 2 aus dieser Ausgangslage hätte jedoch keinen
Effekt.
Die folgende Tabelle zeigt die dazugehörigen Kommunikationsobjekte:
Nummer
Name
28
Sperrobjekt 1
29
Sperrobjekt 2
Tabelle 29: Kommunikationsobjekte – Sperrobjekte
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
33
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
Wertebereich
[Defaultwert]
nicht aktiv
aktivieren
keine Änderung
Ausgang auf
Spannungswert 0-10V
schalten
0-100 x 0,1V
keine Änderung
Memory Funktion
Ausgang auf
Spannungswert 0-10V
schalten
0-100 x 0,1V
Größe
Verwendung
1 Bit
Aktivieren/Deaktivieren der Sperrfunktion 1
1 Bit
Aktivieren/Deaktivieren der Sperrfunktion 2
Kommentar
Aktivieren des Sperrobjektes
1/2
Einstellung der Aktion bei
Aktivierung der Sperrfunktion
Parameter ist nur verfügbar
wenn Ausgang beim Sperren
auf Spannungswert geschaltet
werden soll
Einstellung der Aktion bei
Deaktivierung der
Sperrfunktion
Parameter ist nur verfügbar
wenn Ausgang beim
Entsperren auf Spannungswert
geschaltet werden soll
