Anschluß

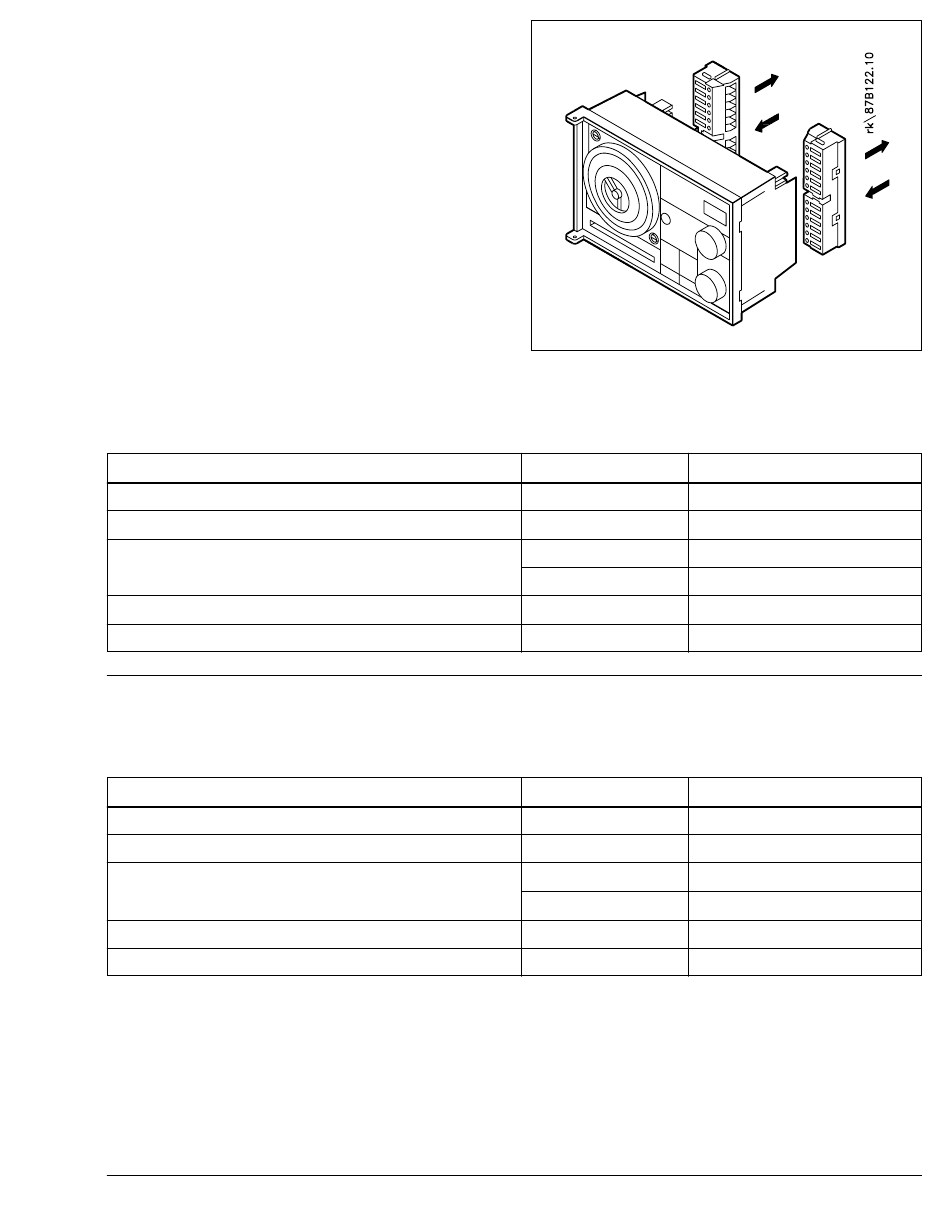

Klemmreihen
Die elektrischen Anschlüsse erfolgen
über Klemmreihen mit Schraub-
anschlüssen.
An jede Klemme können bis zu max.
3 × 1,5 mm
2 oder entsprechendes Kabel
angeschlossen werden. Die
Klemmreihen sind kodiert, so daß die
Netzspannung nicht mit dem
Fühleranschluß verwechselt werden
kann.
Anschlüsse EPU 2350 - 230 V a.c.
Anschlüsse mit Versorgungsspannung - (Klemmen 13 - 24)
Null (N) - 230 V a.c.
Phase (L) - 230 V a.c.
Reversibler Stellantrieb 230 V a.c. - AMB, AMV
Relaisausgang 230 V a.c.- NC (R1)
Relaisausgang 230 V a.c. - NC (R2)
Anschlüsse EPU 2354 - 24 V a.c.
Anschlüsse mit Versorgungsspannung - (Klemmen 13 - 24)
Null (N) - 24 V a.c.
Phase (L) - 24 V a.c.
Reversibler Stellantrieb 24 V a.c.- AMB, AMV
Relaisausgang 24 V a.c.- NC (R1)
Relaisausgang 24 V a.c.- NC (R2)
BC-HM
VI.72.J2.03 © Danfoss 2/96
Klemme
13
14
schließen 16
öffnen 17
21 - 22
23 - 24
Klemme
13
14
schließen 16
öffnen 17
21 - 22
23 - 24
Belastung
8 (2) A 250 V a.c.
8 (2) A 250 V a.c.
8 (2) A 250 V a.c.
8 (2) A 250 V a.c.
Belastung
8 (2) A 24 V a.c.
8 (2) A 24 V a.c.
8 (2) A 24 V a.c.
8 (2) A 24 V a.c.
