Reglereinstellungen

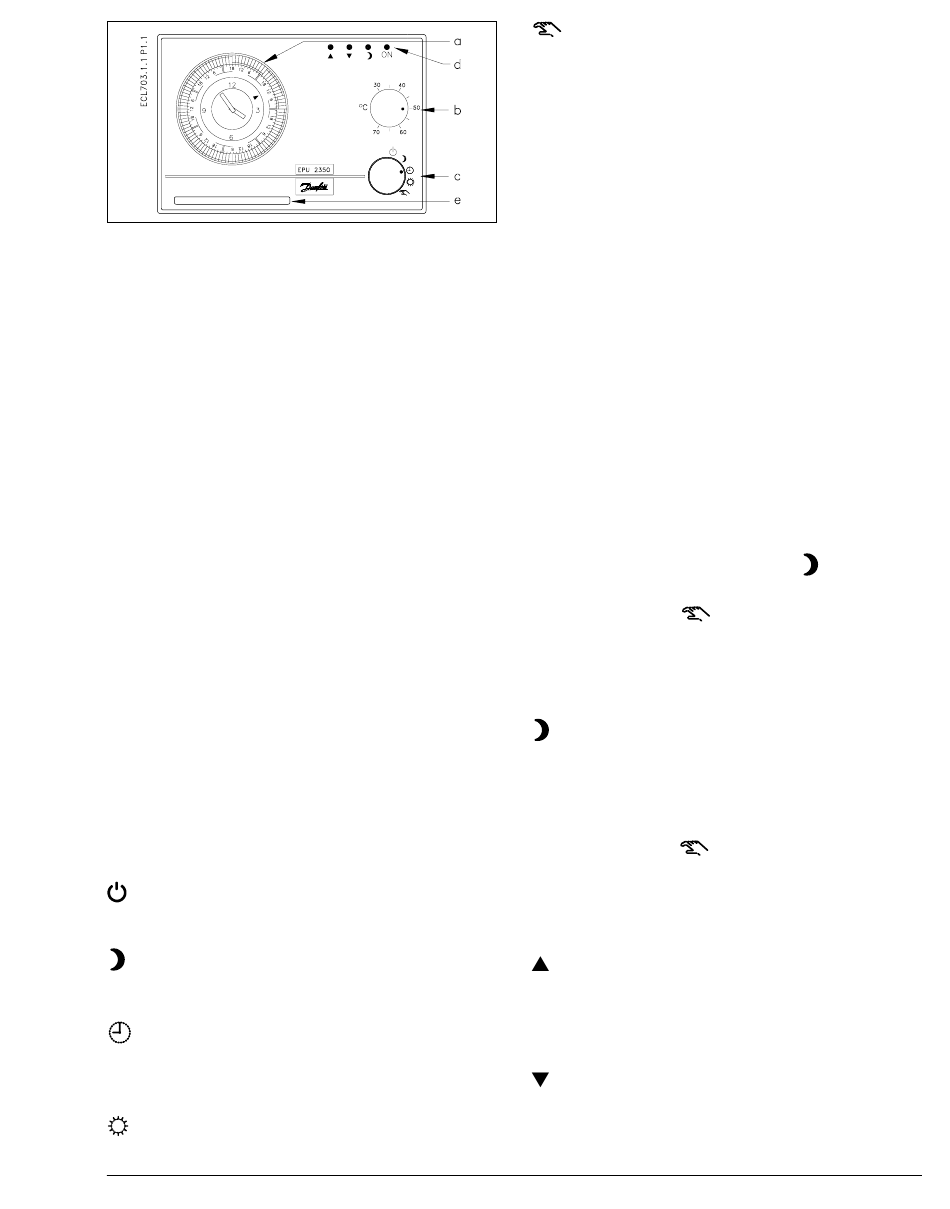

Benutzereinstellungen
a) Programmuhr
b) Temperatureinstellung
c) Betriebsartenwahlschalter
d) Anzeigen
e) Bedienungsanleitung
a) Einstellung der Programmuhr
Wenn reduzierter Betrieb gewünscht
wird, werden die Reiter zur Mitte der
Analoguhr geschoben.
Aktueller Zeitpunkt und Wochentag
werden gegenüber dem Pfeil eingestellt.
Für die Digitaluhr ECA 9016 oder 9017,
benutzen Sie bitte die, dem Gerät
beigefügte, Bedienungsanleitung.
b) Temperatureinstellung
Gewünschte Speicher- oder Vorlauf-
temperatur (Referenztemperatur für S1)
mit dem Temperaturknopf einstellen.
Einstellbereich 30 - 70 °C.
c) Betriebsartenwahlschalter
Ventil schließt und Umwälzpumpen
schalten aus. Frostschutz bei 6 °C.
Konstant reduzierter Betrieb. Die
Uhr wird übersteuert.
Automatischer Wechsel zwischen
Nennbetrieb und reduziertem
Betrieb, wie auf der Uhr eingestellt.
Konstanter Nennbetrieb. Uhr wird
übersteuert.
BC-HM
d) Anzeigen
ON - leuchtet wenn der Regler
VI.72.J2.03 © Danfoss 2/96
Manuelle Steuerung. Der Regler ist
außer Betrieb. Der Stellantrieb erhält
keine Regelsignale. Das Ventil kann
mit dem Temperatureinstellknopf b)
geöffnet oder geschlossen werden.
angeschlossen und in Betrieb ist.
- erlöscht wenn der Regler defekt
ist oder wenn S1 Fühler unter-
brochen ist oder nicht
angeschloßen wurde.
- blinkt, wenn Frostschutzfunktion
aktiv ist. Frostschutz ist aktiv,
wenn die Temperatur an dem
Fühler:
-
S1, S2, S2* oder S4 unter
+6 °C ist
-
S3 unter +2 °C ist.
- blinkt gleichzeitig mit
Betriebsartenwahlschalter in
Position
eingestellt ist. Die
Anzahl der Unterbrechungen
entspricht der Anzahl der
angeschlossenen Fühler.
- leuchtet wenn der Regler nach
reduzierter Temperatur regelt
- blinkt gleichzeitig mit ON wenn
der Beriebsartenwahlschalter in
Position
steht. Die Anzahl der
Unterbrechungen entspricht der
Anzahl der angeschlossenen
Fühler.
leuchtet wenn der Ventilstell-
antrieb das Signal zur Öffnung
des Ventils erhält. Das kürzeste
Signal ist 0,5 Sek.
leuchtet wenn der Ventilstell-
antrieb das Signal zur Schließung
des Ventils erhält. Das kürzeste
Signal ist 0,5 Sek.
wenn der
