Anlagenbeispiel 2

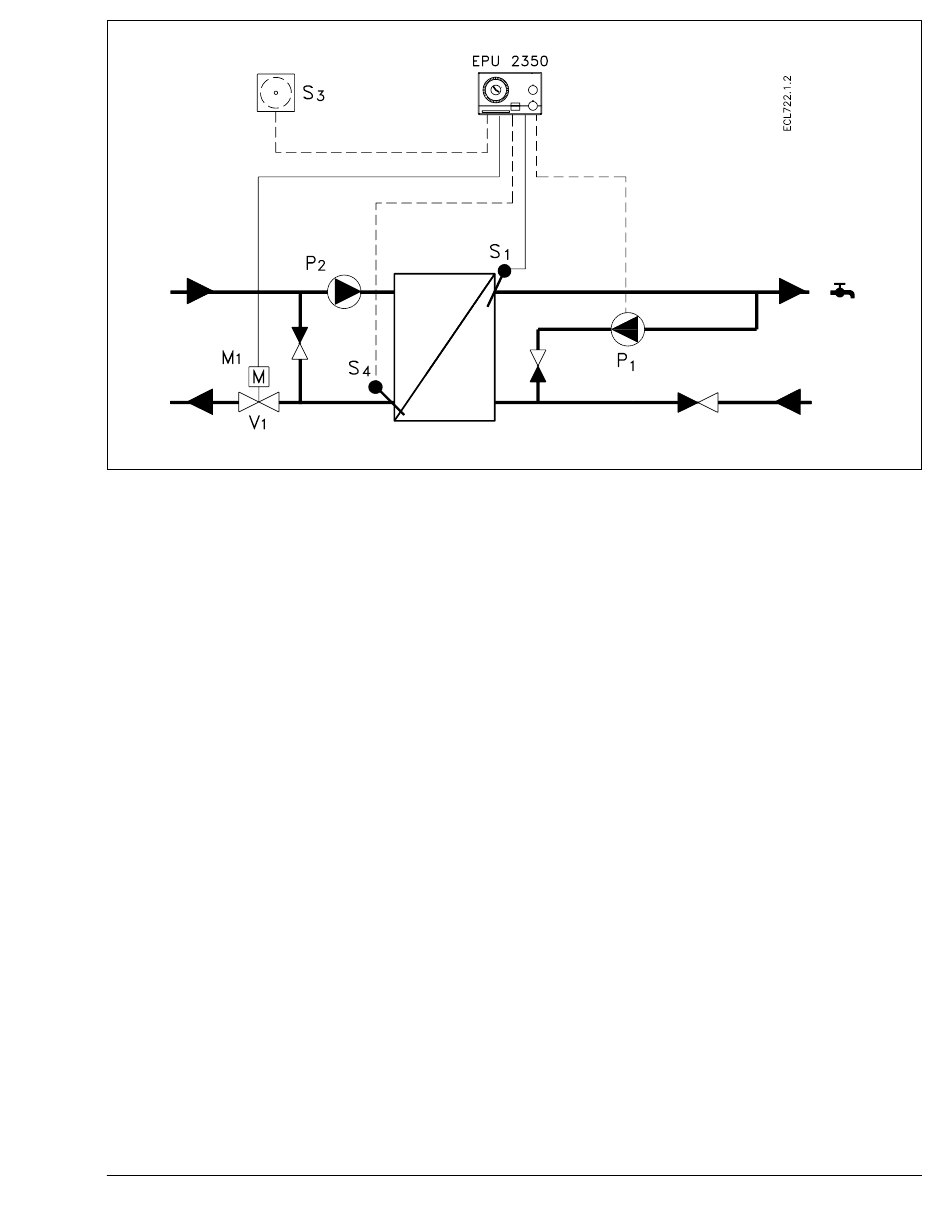

Anlagenbeschreibung
Warmwasseranlage mit Mischventil im
Primärkreis (Wärmetauscher) und
Warmwasser-umwälzung im
Sekundärkreis.
Funktion
Die Zapftemperatur S1 wird über den
Regler EPU 2350 und das Mischventil im
Primärkreis konstant geregelt.
Die Rücklauftemperatur S4 kann auf
einen einstellbaren Wert begrenzt
werden.
Bei einer Zeitsteuerung kann die
Zapftemperatur S1 reduziert und die
Umwälzpumpe P1 ausgeschaltet
werden.
BC-HM
Beachten Sie bitte
Die Umwälzpumpe P1 soll nur
ausgeschaltet werden, wenn der
Temperaturfühler S1 ganz in den
Wärmetauscher hineinreicht (sonst
könnte der Regelkreis unterbrochen
werden und daraus ein Wärmeverlust
entstehen)
Elektrischer Anschluß
Sehen Sie hierzu bitte das
Anschlußdiagramm, Beispiel 1 über EPU
2350 - 230 V oder Beispiel 3 über EPU
2354 - 24 V.
Einstellungen
Zapftemperatur mit Knopf b) einstellen.
VI.72.J2.03 © Danfoss 2/96
