Anlagenbeispiel 3

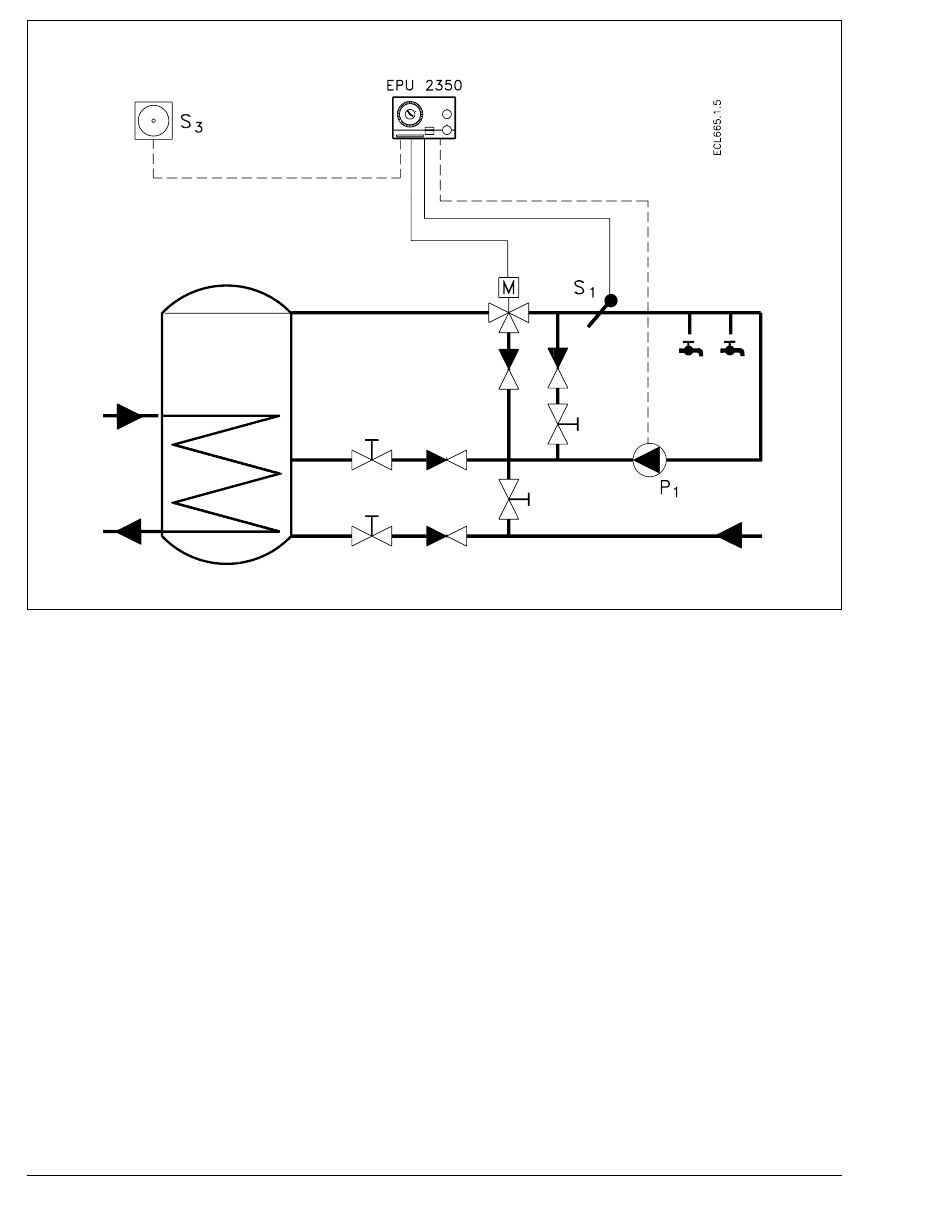

Anlagenbeschreibung
Warmwasseranlage mit Speicher.
Temperaturregelung und Warmwasser-
umwälzung im Sekundärkreis.
Funktion
Die Speichertemperatur wird auf
Anlagentemperatur gehalten. Das
Mischventil hält die Zapftemperatur
durch Mischen von kaltem und warmem
Wasser konstant.
Bei einer Zeitsteuerung kann die
Zapftemperatur S1 reduziert und die
Zirkulationspumpe P1 ausgeschaltet
werden.
4
Elektrischer Anschluß
Sehen hierzu Sie bitte das
Anschlußdiagramm, Beispiel 1 über EPU
2350 - 230 V oder Beispiel 3 über EPU
2354 - 24 V.
Der Rücklauftemperaturfühler wird nicht
eingesetzt.
Einstellungen
Zapftemperatur mit Knopf b) einstellen.
VI.72.J2.03 © Danfoss 2/96
BC-HM
