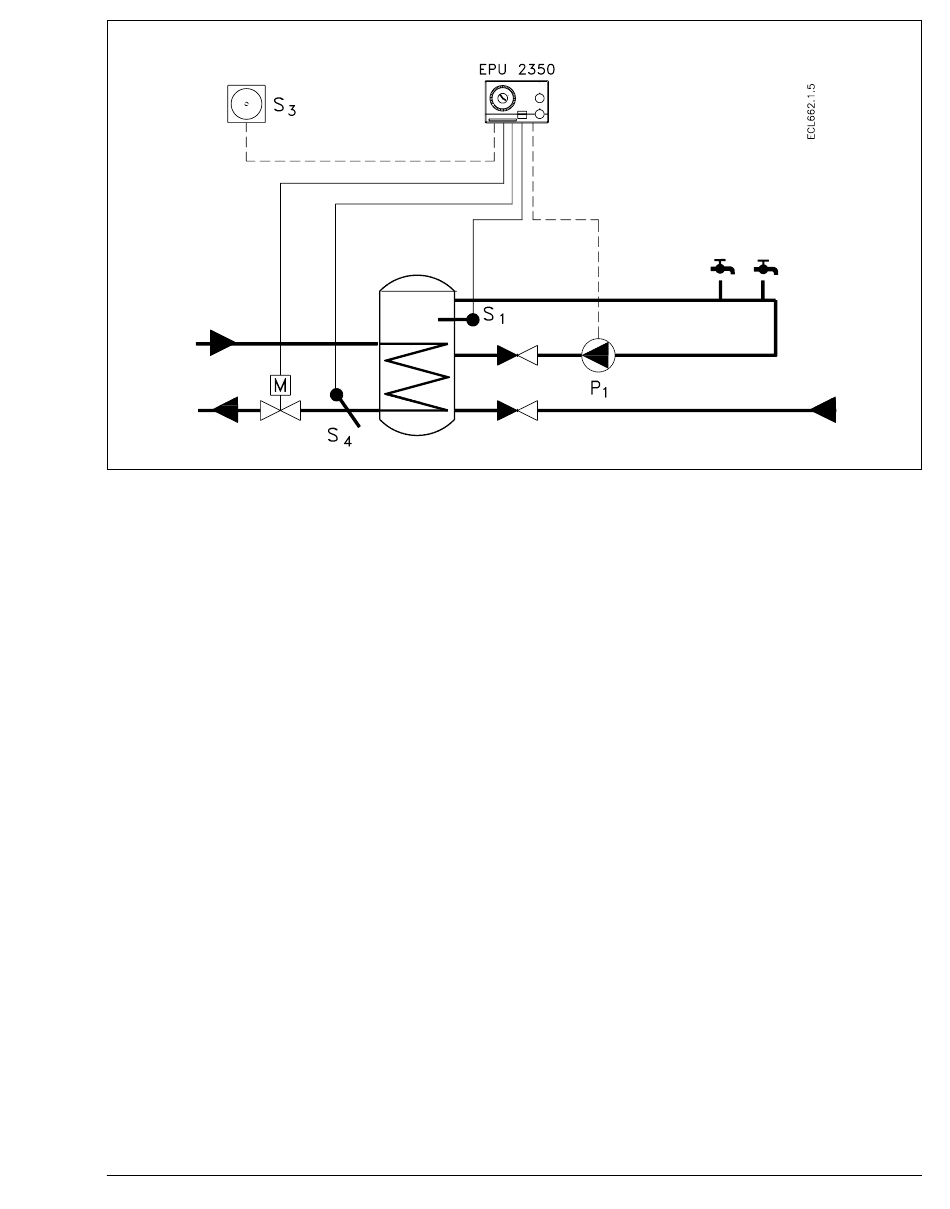

Anlagenbeispiel 4
Anlagenbeschreibung
Warmwasseranlage mit Speicher-
temperaturregelung und Warmwasser-
umwälzung im Sekundärkreis.
Funktion
Die Heizspirale im Speicher ist direkt an
das Fernwärmesystem angeschlossen.
Die Speichertemperatur S1 wird über
den Regler EPU 2350 und das
Durchgangsventil im Primärkreis
konstant geregelt. Der Rücklauf-
temperaturfühler S4 verhindert, daß die
Rücklauftemperatur eine eingestellte
max. Grenze überschreitet.
Bei einer Zeitsteuerung kann die
Zapftemperatur S1 reduziert und die
Zirkulationspumpe P1 ausgeschaltet
werden.
BC-HM
Elektrischer Anschluß
Sehen Sie hierzu bitte das
Anschlußdiagramm, Beispiel 1 über EPU
2350 - 230 V oder Beispiel 3 über EPU
2354 - 24 V.
Einstellungen
Speichertemperatur mit Knopf b)
einstellen. Die Rücklauftemperatur-
begrenzung soll so niedrig wie möglich
eingestellt werden, ohne die Aufheizzeit
wesentlich zu verlängern.
VI.72.J2.03 © Danfoss 2/96
5
