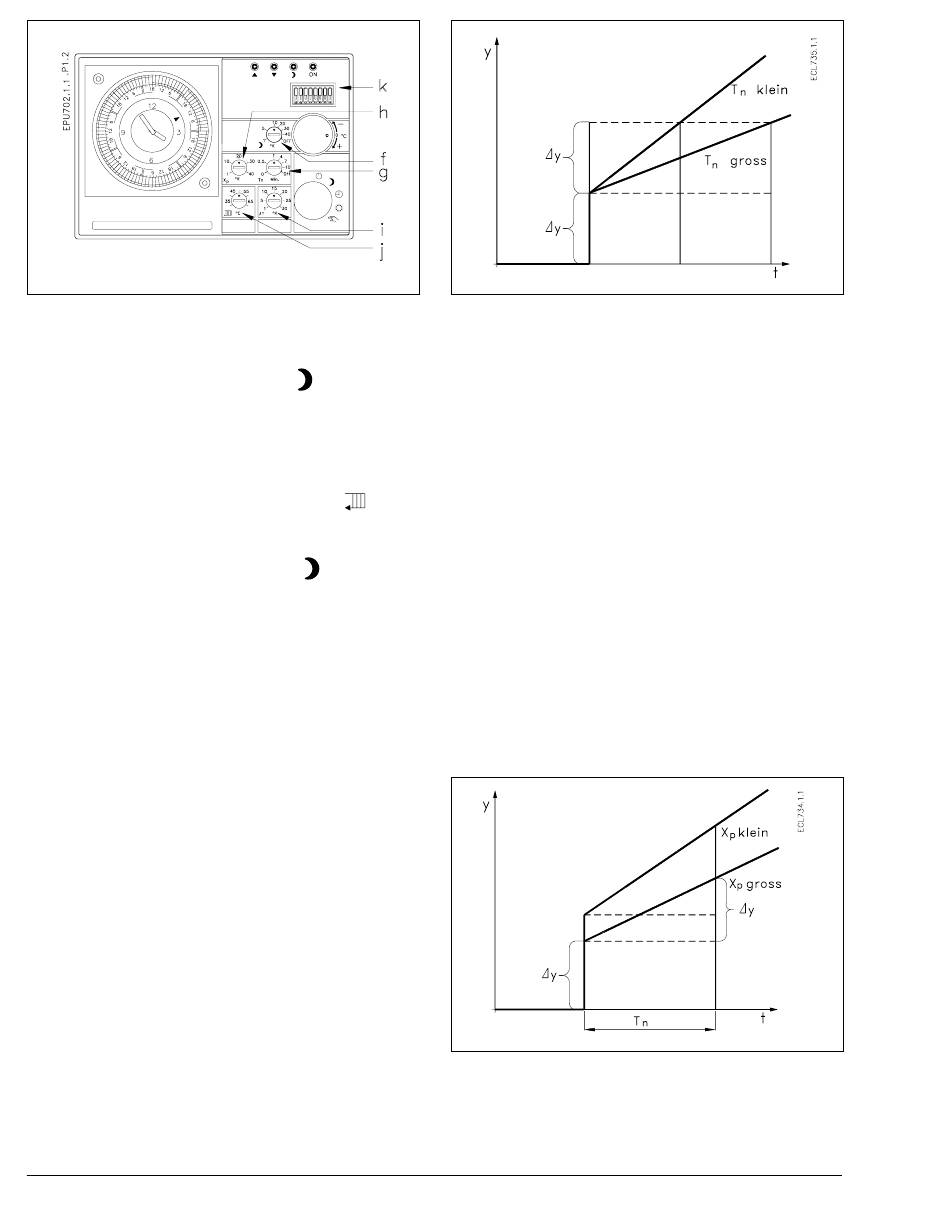

Installateureinstellungen
f) Reduzierte Temperatur -
g) Integrationszeit - T
h) Proportionalband - X
i) Temperaturdifferenz bei ON/OFF-
Speicherladeregelung - ∆T
j) Rücklauftemperaturbegrenzer
k) Minischalter
f) Reduzierte Temperatur -
Einstellbereich 1 - 40 K und OFF.
Bei Reglern mit Programmuhr wird die
Nenntemperatur bei reduziertem Betrieb
um die eingestellte Temperatur-
absenkung reduziert (Potentiometer f).
Wenn das Potentiometer in Position
OFF steht, wird die Temperatur im
eingestellten Zeitraum bis zur
Frostschutzgrenze reduziert (+6°C)
g) Nachstellzeit - T
Einstellbereich 0 - 10 Minuten und OFF.
Nachstellzeit ist die Zeit, die benötigt
wird um aufgrund der I-Wirkung eine
gleichgroße Änderung der Stellgröße zu
erzielen, wie sie infolge des P-Anteils
entsteht. Wenn die Nachstellzeit kurz ist
wird die Regelung schneller, es kann
jedoch zu Instabilität kommen.
14
n
p
n
VI.72.J2.03 © Danfoss 2/96
Wenn das Potentiometer in Position OFF
steht, ist die Integrationsfunktion
ausgeschaltet und das Proportionalband
X
wird gleich der Neutralzone sein. Die
p
Funktion entspricht einem 3-Punkt-
thermostaten.
h) Proportionalbereich- X
Einstellbereich 1 - 40 K
Das Proportionalband gibt den
Temperaturbereich an, in dem die Länge
des Stellantrieb-Regelimpulses
proportional zu der Temperatur-
abweichung ist. Außerhalb dieses
Bereiches sind die Regelimpulse immer
ON. Ein kleines Proportionalband führt
zu Instabilitätsrisiken.
p
BC-HM
