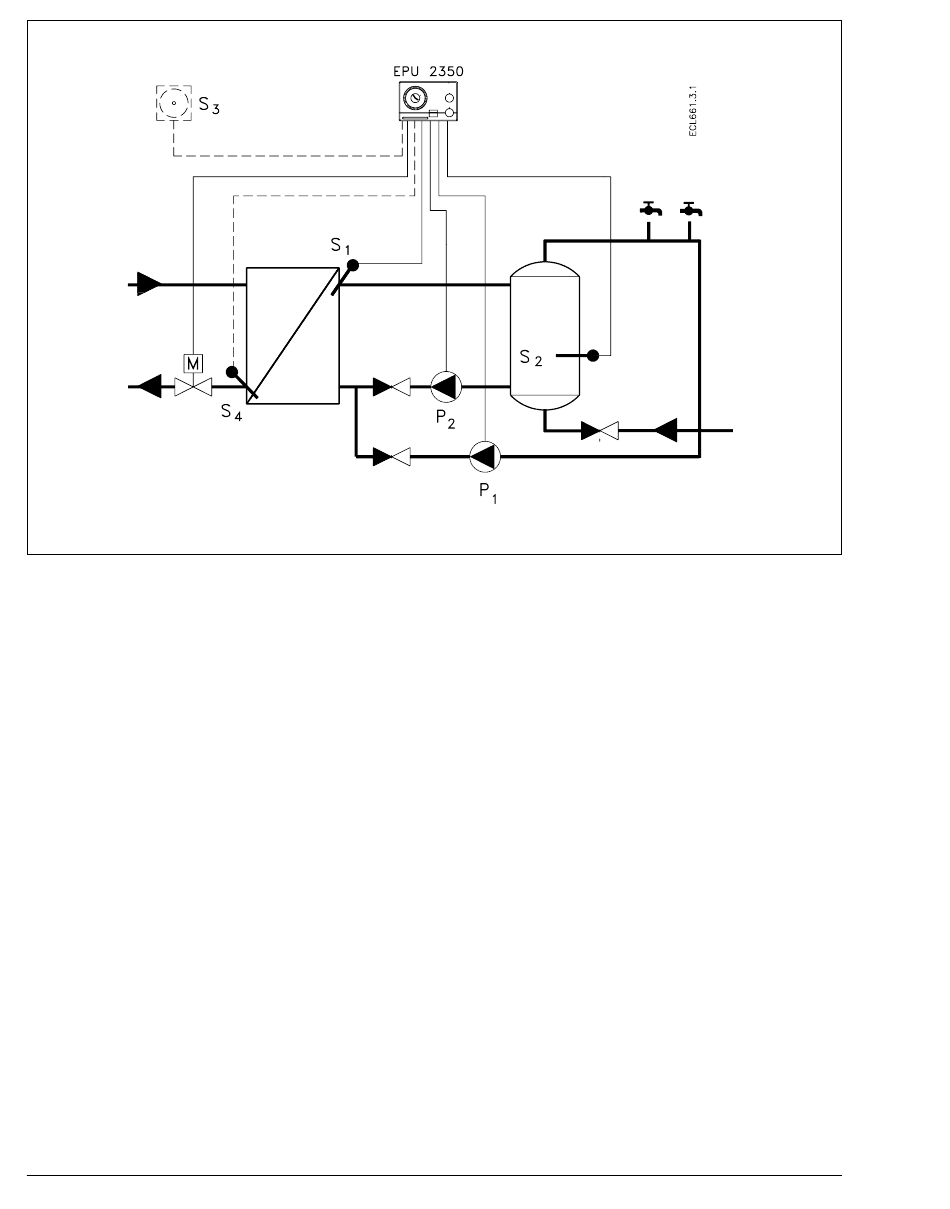

Anlagenbeispiel 5
Anlagenbeschreibung
Speicherladeregelung mit ein oder zwei
Fühlern und Warmwasser-umwälzung
im Sekundärkreis.
Funktion
Der Wärmetauscher ist an das Fern-
wärmenetz direkt angeschlossen und
das Regelventil steuert die Ladekreis-
temperatur (S1) im Primärkreis. Der
Speicher hat ein (S2) oder 2 (S2 und
S2*) Fühler. Die Pumpe (P2) im Lade-
kreis wird eingeschaltet wenn die
Speichertemperatur bei S2 (Fühler
oben) niedriger als die Einschalt-
temperatur ist und wird ausgeschaltet,
wenn die Ausschalt-temperatur bei S2*
(Fühler unten) erreicht wurde.
Die Rücklauftemperatur S4 kann auf
einen einstellbaren Wert begrenzt
werden.
6
Bei einer Zeitsteuerung kann die
Zapftemperatur S1 reduziert und die
Zirkulationspumpe P1 ausgeschaltet
werden.
Beachten Sie bitte
Die Zirkulationspumpe P1 soll nur aus-
geschaltet werden, wenn der Tempe-
raturfühler S1 ganz in den Wärme-
tauscher hineinreicht (sonst könnte der
Regelkreis unterbrochen werden und
daraus ein Wärmeverlust entstehen)
Elektrischer Anschluß
Sehen Sie hierzu bitte das Anschluß-
diagramm, Anschlußdiagramm 2 über
EPU 2350 - 230 V oder Anschluß-
diagramm 4 über EPU 2354 - 24 V.
VI.72.J2.03 © Danfoss 2/96
