10 Inspektion und Wartung
3.

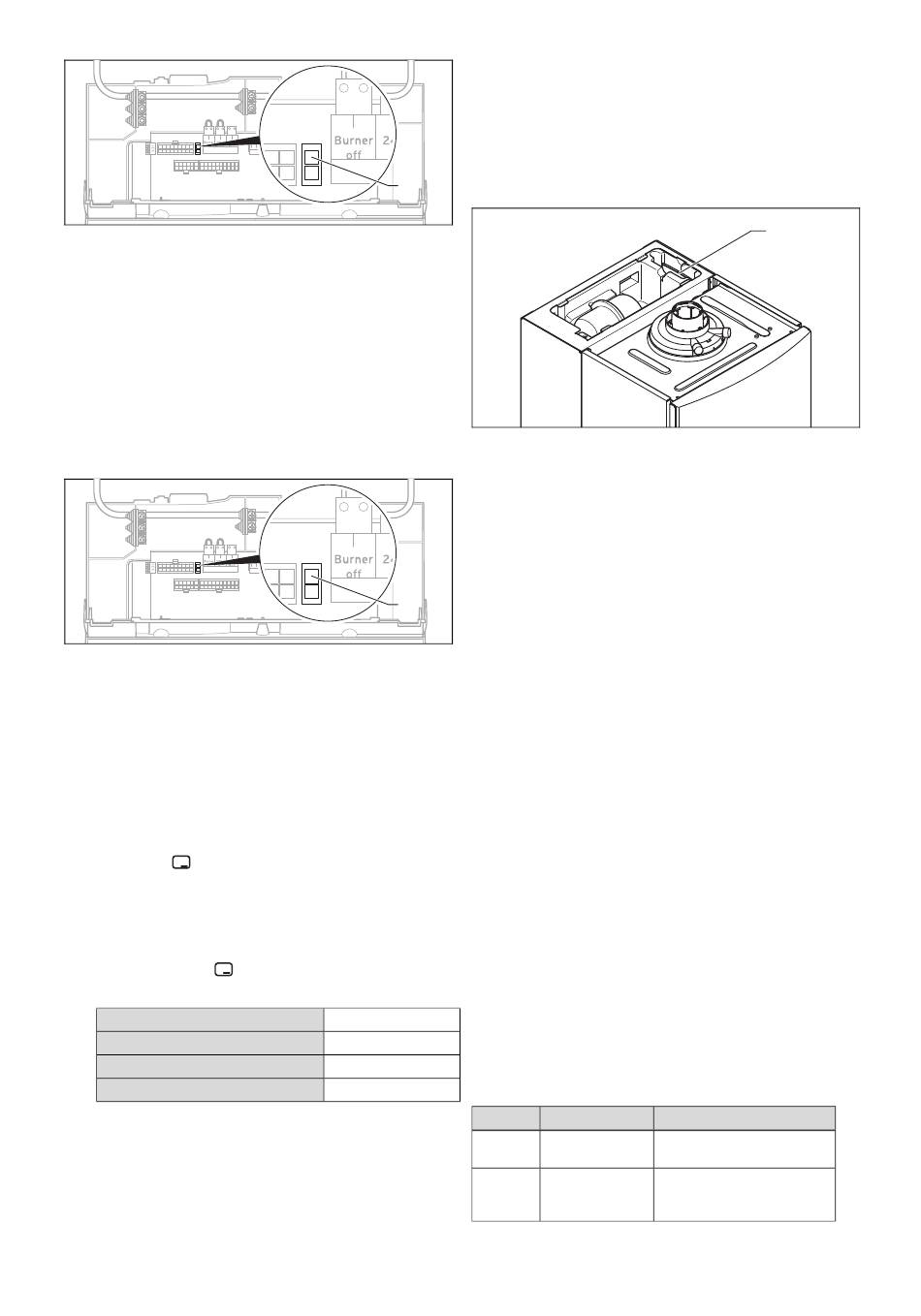

Wenn Sie die Leiterplatte tauschen, dann ziehen Sie
den Kodierwiderstand (1) (Stecker X24) auf der alten
Leiterplatte ab und stecken Sie den Stecker auf die
neue Leiterplatte auf.
4.
Schließen Sie die Elektronikbox.
9.6.11 Leiterplatte und Display des
Wärmeerzeugers austauschen
1.
Öffnen Sie die Elektronikbox. (→ Seite 16)
2.
Tauschen Sie die Leiterplatte und das Display entspre-
chend den beiliegenden Montage- und Installations-
anleitungen.
3.
Ziehen Sie den Kodierwiderstand (1) (Stecker X24) auf
der alten Leiterplatte ab und stecken Sie den Stecker
auf die neue Leiterplatte auf.
4.
Schließen Sie die Elektronikbox.
5.
Drücken Sie die Ein-/Austaste des Produkts.
(→ Seite 18)
◁
Das Produkt wechselt nach dem Einschalten direkt
ins Menü zur Einstellung der Sprache. Werksseitig
ist dort Englisch eingestellt.
6.
Wählen Sie die gewünschte Sprache aus und bestäti-
gen Sie mit
.
◁
Sie gelangen automatisch zur Einstellung der
Gerätekennung D.093.
7.
Stellen Sie entsprechend der nachfolgenden Tabelle
den richtigen Wert für den jeweiligen Produkttyp ein und
bestätigen Sie mit
.
Nummer des Produkttyps
VCI 206/5-5 (E-DE) ecoTEC plus
VCI 206/5-5 (LL-DE) ecoTEC plus
VCI 266/5-5 (E-DE) ecoTEC plus
VCI 266/5-5 (LL-DE) ecoTEC plus
◁
Die Elektronik ist jetzt auf den Produkttyp eingestellt
und die Parameter aller Diagnosecodes entspre-
chen den Werkseinstellungen.
◁
Der Installationsassistent startet.
8.
Nehmen Sie die anlagenspezifischen Einstellungen vor.
34
9.6.12 Leiterplatte des Schichtladespeichers
1.
Halten Sie die Montage- und Installationsanweisungen
ein, die den Ersatzteilen beiliegen.
2.
Drehen Sie die Schraube an der Abdeckung des
Schichtladespeichers heraus und nehmen Sie die
Abdeckung ab.
1
3.
Nehmen Sie die Elektronikbox mit der Leiterplatte des
Schichtenspeichers (1) aus dem Geräteschacht.
4.
Öffnen Sie die Elektronikbox und ziehen Sie den Ste-
cker der Leiterplatte ab.
5.
Montieren Sie die neue Leiterplatte in umgekehrter Rei-
henfolge.
6.
Nehmen Sie das Produkt in Betrieb.
9.7
1
1.
Stellen Sie die Stromversorgung her.
2.
Schalten Sie das Produkt wieder ein, falls noch nicht
geschehen. (→ Seite 18)
3.
Montieren Sie die Frontverkleidung.
4.
Öffnen Sie alle Wartungshähne und den Gasabsperr-
hahn.
9.8
▶
Prüfen Sie das Produkt auf Dichtheit. (→ Seite 24)
10 Inspektion und Wartung
▶
Halten Sie die minimalen Inspektions- und Wartungs-
intervalle ein. Abhängig von den Ergebnissen der Inspek-
tion kann eine frühere Wartung notwendig sein.
Inspektions- und Wartungsarbeiten – Übersicht
(→ Seite 51)
10.1
25
Menü → Fachhandwerkerebene → Testprogramme →
Funktionsmenü
25
26
Mit dem Funktionsmenü können Sie einzelne Komponenten
der Heizungsanlage ansteuern und testen.
26
Anzeige
T.01
T.02
Installations- und Wartungsanleitung ecoTEC plus 0020245028_00
austauschen
Reparatur abschließen
Produkt auf Dichtheit prüfen
Funktionsmenü
Testprogramm
Aktion
Interne Pumpe
Interne Pumpe ein- und
prüfen
ausschalten.
3-Wege-Ventil
Internes Vorrangumschalt-
prüfen
ventil in Heiz- oder Warm-
wasserposition fahren.
1
