Erste Ausgabe - Zweiter Nachdruck

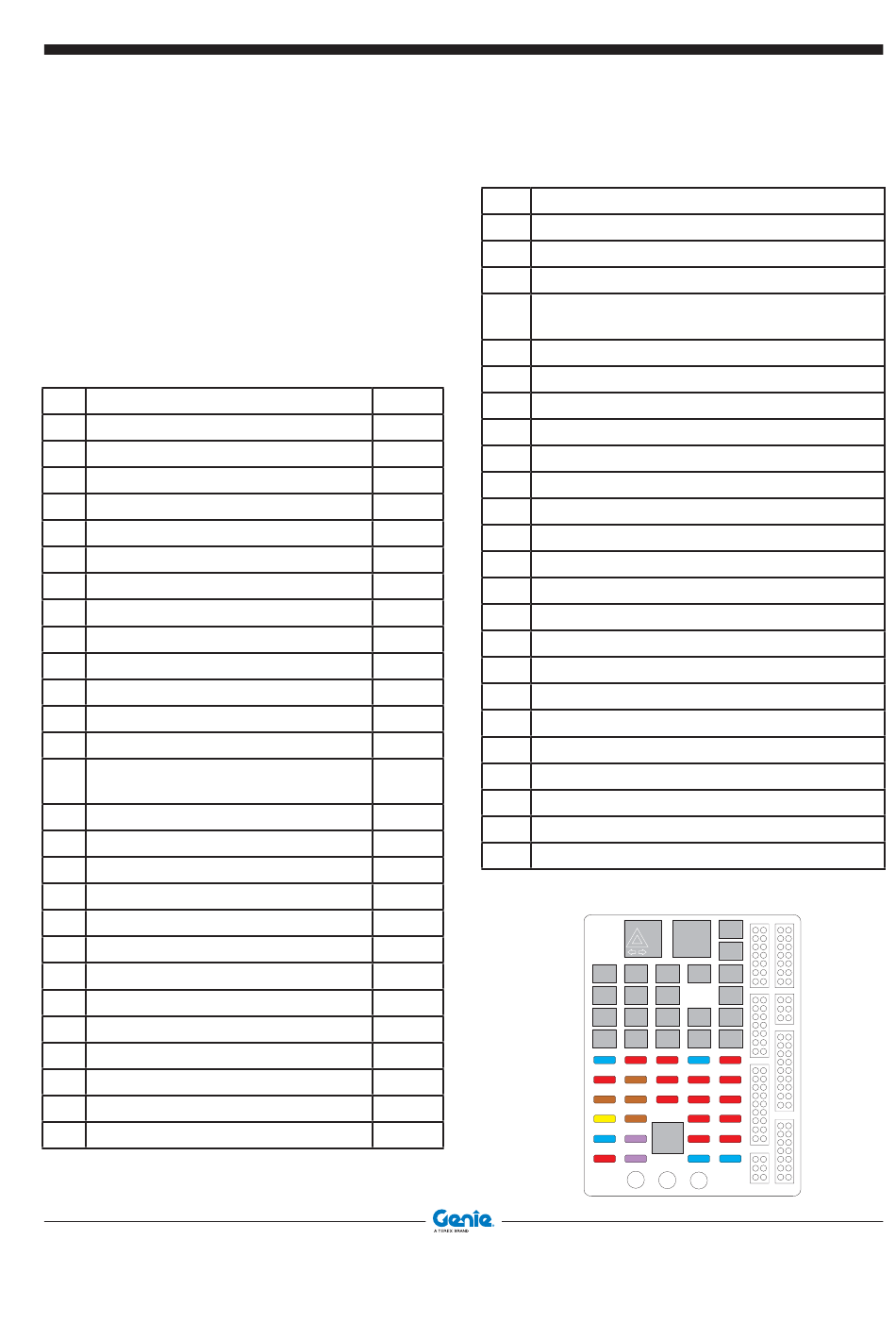

SCHMELZSICHERUNGEN UND RELAIS
Die elektrische Anlage ist mit Schmelzsicherungen
geschützt, die auf der linken Seite im Kabineninneren
untergebracht sind. Bevor man eine defekte
Schmelzsicherung mit einer anderen der gleichen
Amperezahl austauscht, die Ursachen der Störung
suchen und beseitigen.
GTH-4013 SX und GTH-4017 SX
Schmelzsicherungen
Bez.
Schaltkreis
F1
SCHEIBENWISCHER VORN
F2
HEIZUNG
F3
SONDERSICHERUNG
F4
SCHEIBENWISCHER HINTEN/DACH
F5
UMSCHALTER LENKWAHL
F6
ABBLENDLICHTER
F7
POSITIONSLICHTER RECHTE SEITE
F8
BELEUCHTUNG INSTRUMENTBRETT
F9
VERSORGUNG KONTROLLLEUCHTEN
F10
SCHALTER STRASSENVERKEHRLICHTER
F11
DREHLEUCHTE
F12
STANDLICHTER
F13
SCHALTER 2. HYDRAULIKKREIS
WAHLSCHALTER VORWÄRTSGANG/
F14
RÜCKWÄRTSGANG
F15
FERNLICHTER
F16
WARNBLINKER
F17
STRASSENVERKEHRLICHTER
F18
MIKRO ABSTÜTZUNGEN
F19
ARBEITSWAHLSCHALTER
F20
+12V AM AUSLEGER
F21
HUPE
F22
STEUEREINHEIT
F23
INNENBELEUCHTUNG KABINE
F24
NOT-AUS
F25
STEUEREINHEIT LMI
F26
SENSOREN AUSLEGER/STEUERBLOCK
F27
ARBEITSLICHTER
Code 57.0009.0541
Amp.
10
15
5
7,5
10
15
3
3
7,5
7,5
7,5
10
10
10
10
15
10
10
10
10
15
15
10
10
10
10
10
GTH-4013 SX - GTH-4017 SX - GTH-4013 EX - GTH-4017 EX
Relais
Bez.
K1
FERNLICHTER
K2
ABBLENDLICHTER
K3
HUPE
VERSORGUNG WAHLSCHALTER VORWÄRTSGANG/
K4
RÜCKWÄRTSGANG
K5
SONDERRELAIS
K6
SONDERRELAIS
K7
VORWÄRTSGANG
K8
RÜCKWÄRTSGANG
K9
AUSKUPPLUNG TRANSMISSION
K10
AUSKUPPLUNG TRANSMISSION
K11
FREIGABE ANLASSEN
K12
SONDERRELAIS
K13
SONDERRELAIS
K14
SONDERRELAIS
K15
SONDERRELAIS
K16
SONDERRELAIS
K17
SONDERRELAIS
K18
TIMER SCHEIBENWISCHERMOTOR
K19
SONDERRELAIS
K20
SONDERRELAIS
K21
SONDERRELAIS
K22
SONDERRELAIS
K23
BLINKSIGNAL
K24
SONDERRELAIS
K23
K8
K16
K7
K1
K10
K9
K2
K4
F6
F12
F5
F11
F4
F10
F3
F9
F2
F8
F1
F7
J3
Bedienerhandbuch
Wartung
Schaltkreis
K24
K19
K18
K15
K5
K17
K11
K6
K21
K12
K20
K3
K14
K13
F15
F21
F27
F14
F20
F26
F13
F19
F25
F18
F24
K22
F17
F23
F16
F22
J2
J1
123
