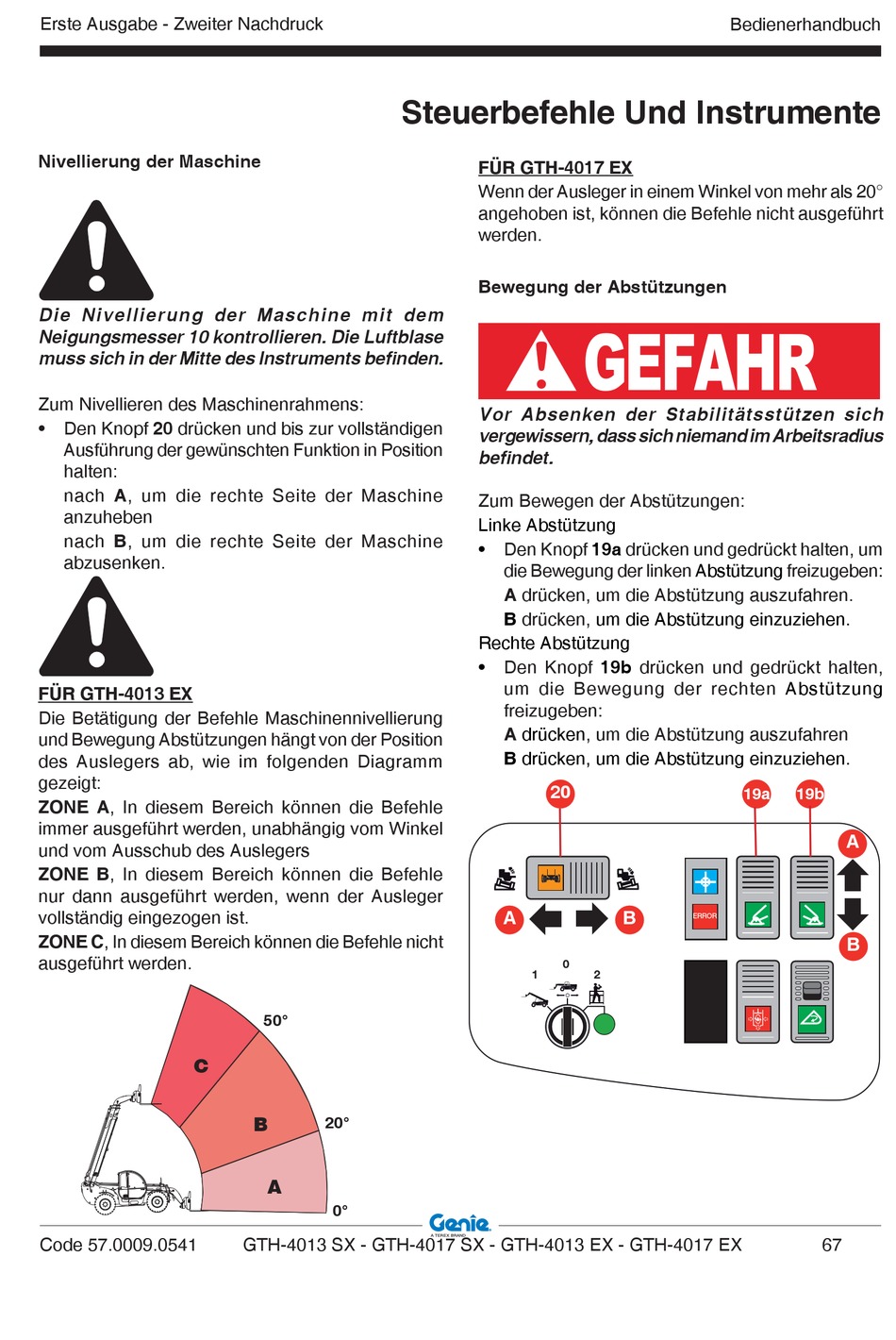

Nivellierung der Maschine
Die Nivellierung der Maschine mit dem
Neigungsmesser 10 kontrollieren. Die Luftblase
muss sich in der Mitte des Instruments befi nden.
Zum Nivellieren des Maschinenrahmens:
•
Den Knopf 20 drücken und bis zur vollständigen
Ausführung der gewünschten Funktion in Position
halten:
nach A, um die rechte Seite der Maschine
anzuheben
nach B, um die rechte Seite der Maschine
abzusenken.
FÜR GTH-4013 EX
Die Betätigung der Befehle Maschinennivellierung
und Bewegung Abstützungen hängt von der Position
des Auslegers ab, wie im folgenden Diagramm
gezeigt:
ZONE A, In diesem Bereich können die Befehle
immer ausgeführt werden, unabhängig vom Winkel
und vom Ausschub des Auslegers
ZONE B, In diesem Bereich können die Befehle
nur dann ausgeführt werden, wenn der Ausleger
vollständig eingezogen ist.
ZONE C, In diesem Bereich können die Befehle nicht
ausgeführt werden.
C
Code 57.0009.0541
Steuerbefehle Und Instrumente
50°
20°
B
A
0°
GTH-4013 SX - GTH-4017 SX - GTH-4013 EX - GTH-4017 EX
FÜR GTH-4017 EX
Wenn der Ausleger in einem Winkel von mehr als 20°
angehoben ist, können die Befehle nicht ausgeführt
werden.
Bewegung der Abstützungen
GEFAHR
Vor Absenken der Stabilitätsstützen sich
vergewissern, dass sich niemand im Arbeitsradius
befi ndet.
Zum Bewegen der Abstützungen:
Linke Abstützung
•
Den Knopf
19a
drücken und gedrückt halten, um
die Bewegung der linken
A drücken, um die Abstützung auszufahren.
B
drücken,
um die Abstützung einzuziehen.
Rechte Abstützung
•
Den Knopf
19b
drücken und gedrückt halten,
um die Bewegung der rechten
freizugeben:
A drücken, um die Abstützung auszufahren
B drücken, um die Abstützung einzuziehen.
20
A
B
0
1
2
Bedienerhandbuch
Abstützung freizugeben:
Abstützung
19a
19b
A
