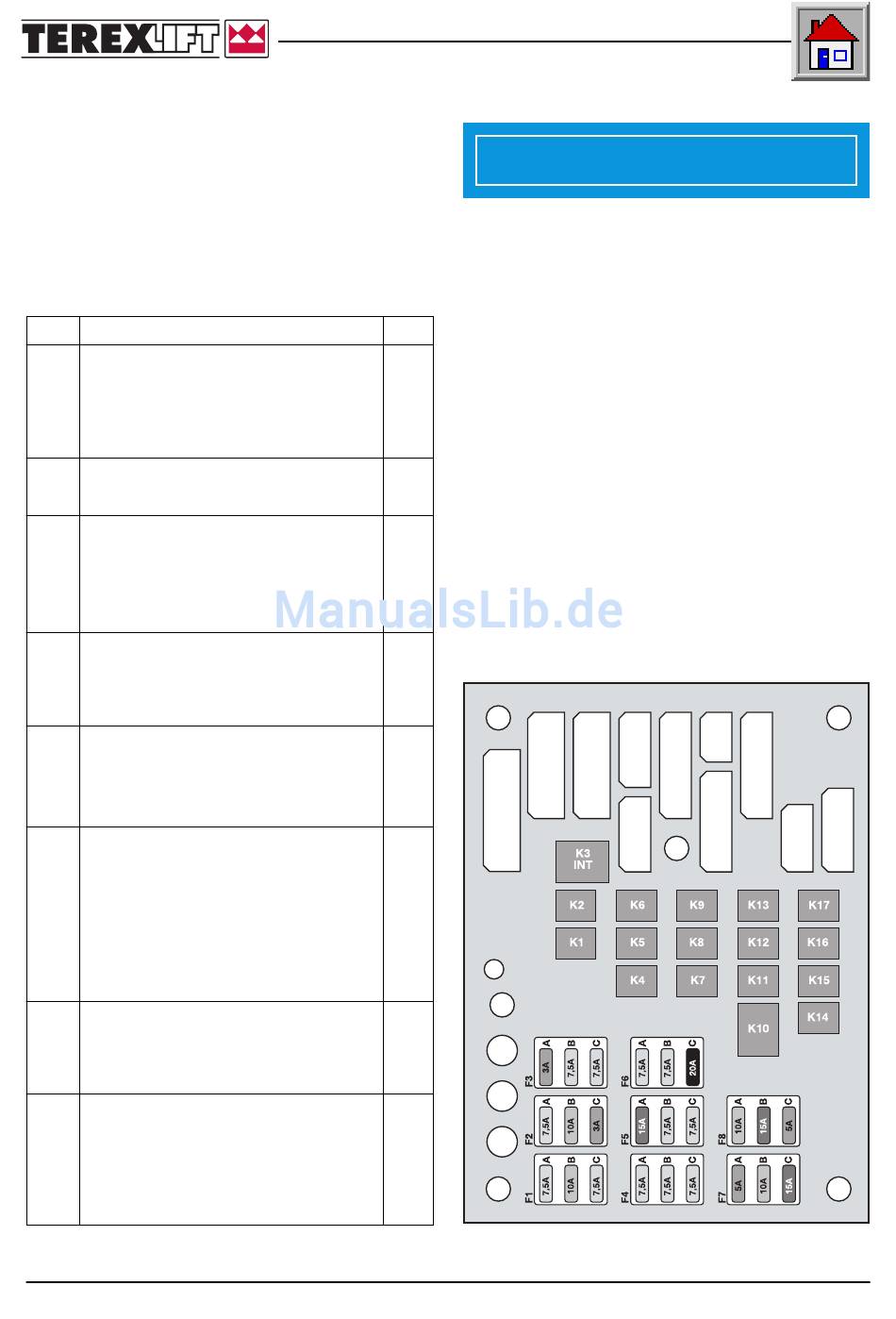

■ D-4.2 SCHMELZSICHERUNGEN - RELAIS

Die elektrische Anlage ist mit Schmelzsicherungen
geschützt, die auf der linken Seite im Kabineninneren
untergebracht sind. Bevor man eine defekte
Schmelzsicherung mit einer anderen der gleichen
Amperezahl austauscht, die Ursachen der Störung
suchen und beseitigen.
Schmelzsicherungen
Bez. Schaltkreis
F1A Scheibenwischer vorn - Taktgeber Scheibenwischer
F1B Warnblinklicht (+30)
F1C MV Lenkungsbeschleunigung
- Steuereinheit Schaltung - MV 1. und 2. Gang
F2A Drehleuchte
F2B Versorgung Schalter Positionslichter (+30)
F2C 58 rechts - Instrumentenbeleuchtung
F3A 58 links - Nummernschildbeleuchtung
F3B Versorgung Blinker
F3C MV Nivellierung
F4A Elektrostop
F4B Relais (Sonderausstattung)
F4C Arbeitslicht
F5A Abblendlicht (56/B)
F5B Kabineninnenbeleuchtung (+30)
F5C Versorgung Platine Anti-Kippsystem
F6A Versorgung Mehrzweckhebel
MV Vorwärtsgang/Rückwärtsgang
F6B Scheibenwischer oben (Sonderausstattung)
F6C Versorgung Schalter Stabilitätsstützen
Versorgung Schalter Nivellierung
Versorgung Schalter Sperre/Freigabe Führerhaus
Versorgung Steuerplatine Danfoss
F7A Versorgung Sensoren (Näherungsschalter)
F7B Versorgung Arbeitsbühne
F7C Heizung - Hupe
F8A Versorgung Kontrollleuchten und Instrumente
F8B Fernlicht (56/A)
F8C Versorgung Leistung Arbeitsbühne
Relais Arbeitsbühne (Sonderausstattung)
Stapler mit Teleskopausleger Serie GIROLIFT
WARTUNG
• Keine Schmelzsicherungen mit einer höheren
Amperezahl als der angegeben einbauen: diese
können Schäden an der elektrischen Anlage
verursachen.
• Falls
Schmelzsicherung in kürzeren Zeiträumen
Amp.
wiederholt, suchen Sie nach der Ursache des
7,5
Problems, indem Sie eine Kontrolle der
elektrischen Anlage durchführen.
10
• Halten Sie immer einige Schmelzsicherungen
für den Notfall bereit.
7,5
• Versuchen Sie niemals, durchgebrannte
7,5
Schmelzsicherungen zu reparieren oder
kurzzuschließen.
10
• Kontrollieren Sie außerdem, ob die Kontakte der
3
Schmelzsicherungen und der Sicherungssockel
3
eine gute elektrische Verbindung garantieren
und frei von Oxidation sind.
7,5
7,5
7,5
7,5
7,5
15
7,5
7,5
7,5
7,5
20
5
10
15
10
15
5
D-25
Seite
Dokumentkode 57.0000.5500 - 12/2002
ACHTUNG
sich das Durchbrennen einer
