Bedienerhandbuch
Wartung

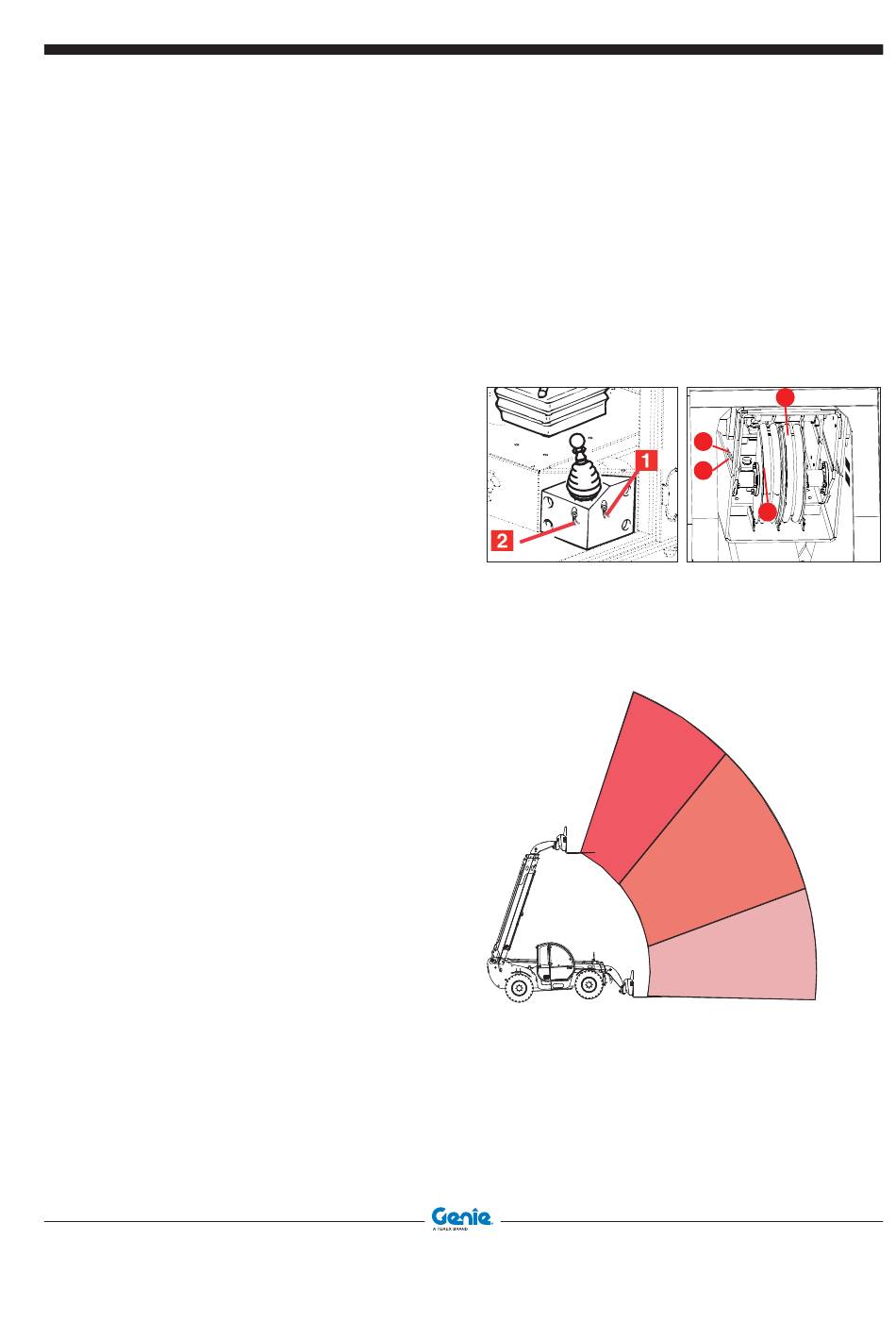

SICHERHEITS-MIKROSCHALTER
L Sensor Ausleger unten: auf der Rückseite
des Auslegers montierter Schalter
M Sensor Ausleger oben: auf der Rückseite
des Auslegers montierter Schalter
N Sensor Ausleger ausgeschoben: auf der
Rückseite des Auslegers montierter Schalter
(für GTH-4013 SX und GTH-4013 EX)
O Sensor Ausleger ausgeschoben: auf der
Rückseite des Auslegers montierter Schalter
(für GTH-4017 SX unf GTH-4017 EX)
1 Druckwächter an der Feststellbremse: Bei
angezogener Feststellbremse verhindert der
Druckwächter das Fahren der Maschine.
2 Druckwächter an der Feststellbremse:
Dieser Druckwächter schaltet bei angezogener
Feststellbremse die Kontrollleuchten 39 am
Instrumentenkasten ein.
Überprüfung der Schalter
Mikro L am Ausleger
•
Den Ausleger mit einer Neigung unter 20°
anheben und überprüfen, ob unabhängig vom
Auslegerausschub die Befehle Nivellierung der
Maschine und Bewegung der Abstützungen
ausführbar sind.
Wenn das nicht der Fall ist, den TEREXLIFT-
Kundendienst verständigen.
Mikro M am Ausleger
•
Den Ausleger mit einer Neigung über 50° anheben
und überprüfen, ob die Befehle Nivellierung der
Maschine und Bewegung der Abstützungen
unausführbar sind. Wenn das nicht der Fall ist,
den TEREXLIFT-Kundendienst verständigen.
Mikro N und O am Ausleger
•
Den Ausleger mit einer Neigung zwischen 20° und
50° anheben und ausschieben und überprüfen,
ob die Befehle Nivellierung der Maschine und
Bewegung der Abstützungen unausführbar sind.
Wenn das nicht der Fall ist, den TEREXLIFT-
Kundendienst verständigen.
120
GTH-4013 SX - GTH-4017 SX - GTH-4013 EX - GTH-4017 EX
(bei jeder Benutzung)
Erste Ausgabe - Zweiter Nachdruck
Druckwächter 1 und 2 an der Feststellbremse
•
Die Feststellbremse anziehen und den Motor
anlassen.
•
Die Kontrollleuchte 39 muss aufleuchten.
•
Versuchen, mit der Maschine zu fahren. Die
Maschine darf sich nicht bewegen.
Anderenfalls den TEREXLIFT-Kundendienst
verständigen.
C
N
L
M
o
50°
B
20°
A
0°
Code 57.0009.0541
