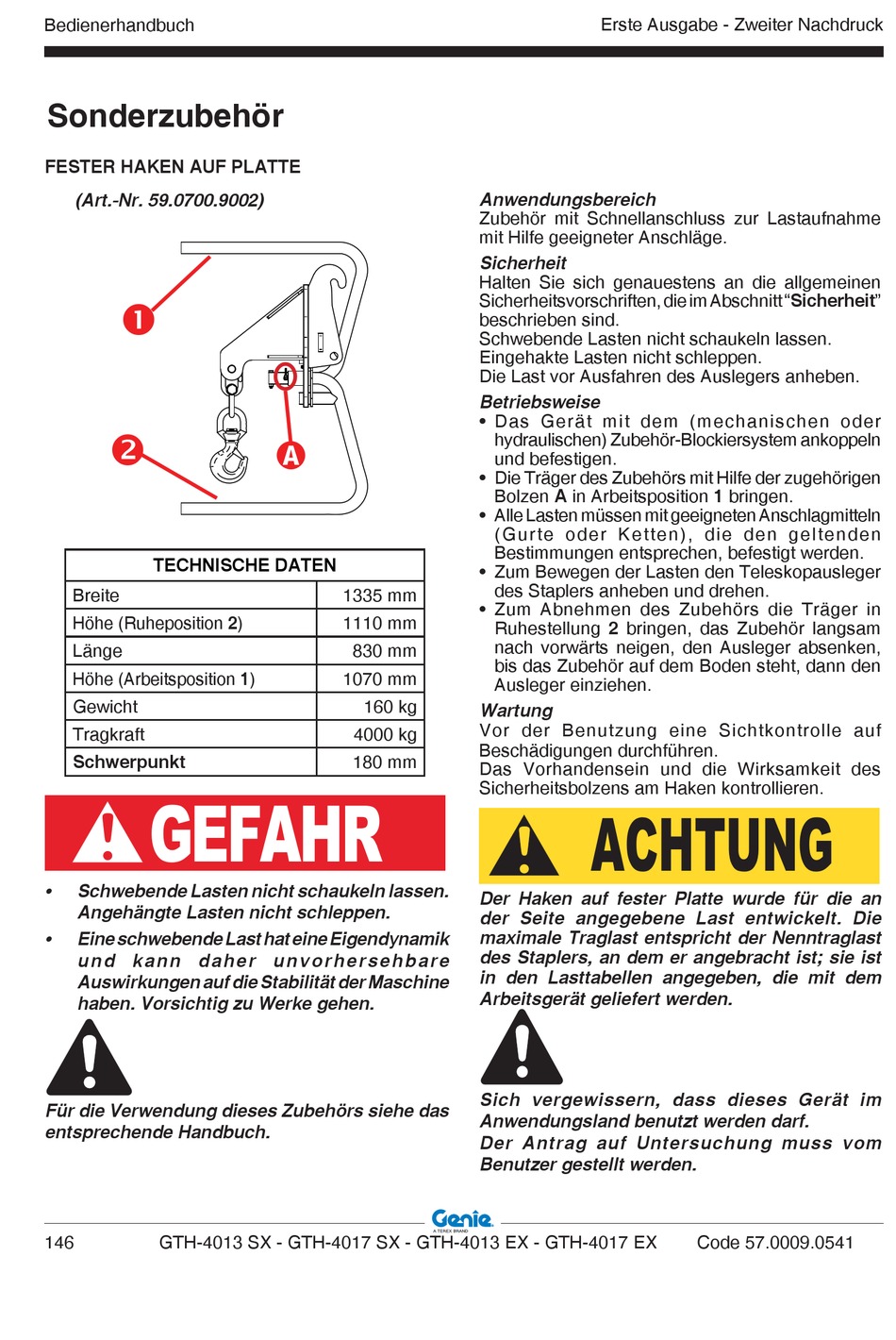

Bedienerhandbuch
Sonderzubehör
FESTER HAKEN AUF PLATTE
(Art.-Nr. 59.0700.9002)
TECHNISCHE DATEN
Breite
Höhe (Ruheposition 2)
Länge
Höhe (Arbeitsposition 1)
Gewicht
Tragkraft
Schwerpunkt
GEFAHR
•
Schwebende Lasten nicht schaukeln lassen.
Angehängte Lasten nicht schleppen.
•
Eine schwebende Last hat eine Eigendynamik
u n d k a n n d a h e r u n v o r h e r s e h b a r e
Auswirkungen auf die Stabilität der Maschine
haben. Vorsichtig zu Werke gehen.
Für die Verwendung dieses Zubehörs siehe das
entsprechende Handbuch.
146
GTH-4013 SX - GTH-4017 SX - GTH-4013 EX - GTH-4017 EX
Anwendungsbereich
Zubehör mit Schnellanschluss zur Lastaufnahme
mit Hilfe geeigneter Anschläge.
Sicherheit
Halten Sie sich genauestens an die allgemeinen
Sicherheitsvorschriften, die im Abschnitt "Sicherheit"
beschrieben sind.
Schwebende Lasten nicht schaukeln lassen.
Eingehakte Lasten nicht schleppen.
Die Last vor Ausfahren des Auslegers anheben.
Betriebsweise
• Das Gerät mit dem (mechanischen oder
hydraulischen) Zubehör-Blockiersystem ankoppeln
und befestigen.
• Die Träger des Zubehörs mit Hilfe der zugehörigen
Bolzen A in Arbeitsposition 1 bringen.
• Alle Lasten müssen mit geeigneten Anschlagmitteln
(Gurte oder Ketten), die den geltenden
Bestimmungen entsprechen, befestigt werden.
• Zum Bewegen der Lasten den Teleskopausleger
des Staplers anheben und drehen.
1335 mm
• Zum Abnehmen des Zubehörs die Träger in
1110 mm
Ruhestellung 2 bringen, das Zubehör langsam
nach vorwärts neigen, den Ausleger absenken,
830 mm
bis das Zubehör auf dem Boden steht, dann den
1070 mm
Ausleger einziehen.
160 kg
Wartung
Vor der Benutzung eine Sichtkontrolle auf
4000 kg
Beschädigungen durchführen.
180 mm
Das Vorhandensein und die Wirksamkeit des
Sicherheitsbolzens am Haken kontrollieren.
Der Haken auf fester Platte wurde für die an
der Seite angegebene Last entwickelt. Die
maximale Traglast entspricht der Nenntraglast
des Staplers, an dem er angebracht ist; sie ist
in den Lasttabellen angegeben, die mit dem
Arbeitsgerät geliefert werden.
Sich vergewissern, dass dieses Gerät im
Anwendungsland benutzt werden darf.
Der Antrag auf Untersuchung muss vom
Benutzer gestellt werden.
Erste Ausgabe - Zweiter Nachdruck
ACHTUNG
Code 57.0009.0541
