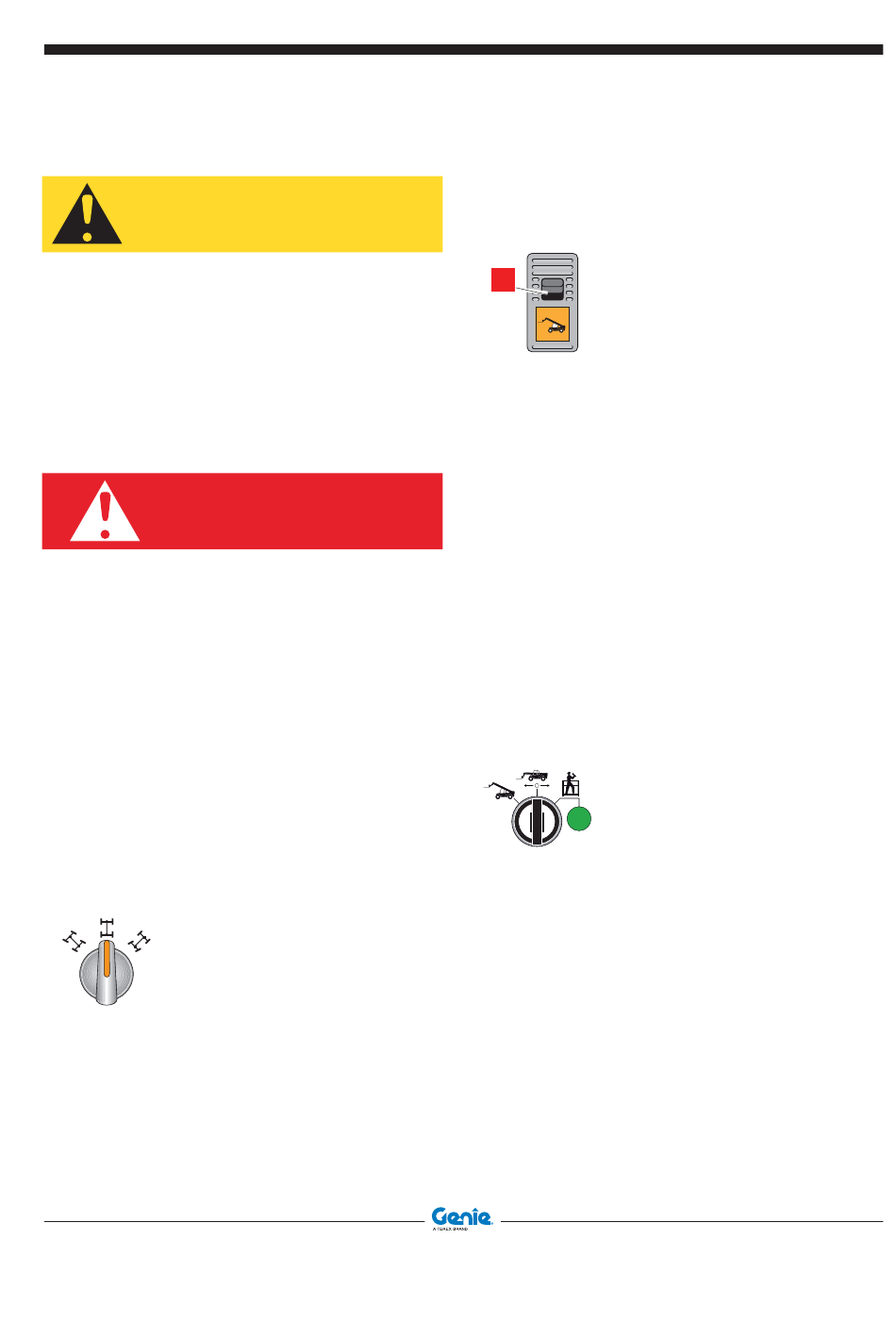

Bedienerhandbuch
Steuerbefehle Und Instrumente
ACHTUNG
Den Zustand der Notpumpe jede Woche
kontrollieren, weil sie Schaden nehmen kann,
wenn sie nicht benutzt wird.
6_Abschalter Lastbegrenzer
Der Lastbegrenzer kann mit dem entsprechenden
Schlüsselschalter abgeschaltet werden, wenn der
Ausleger ganz eingefahren ist, Siehe spezifischer
Abschnitt im Kapitel "Betrieb".
GEFAHR
Das Arbeiten bei abgeschaltetem Lastbegrenzer
kann zum Umkippen der Maschine mit schweren
Verletzungsgefahren für den Bediener führen.
Der Abschaltschlüssel des Lastbegrenzers ist
nur in der Betriebsart Baustelle wirksam, in der
Betriebsart Arbeitsbühne kann der Lastbegrenzer
nicht abgeschaltet werden.
LENKWAHL
27_Umschalter Lenkwahl
Verfügt über 3 Positionen zur Auswahl der Lenkweise:
1
0
1
2
0
2
27.1_Kontrollleuchte
Hinterräder
Sie leuchtet auf, wenn die Hinterräder, nachdem
man den Lenkungsschalter von Pos. 1 auf 0 oder
von Pos. 2 auf 0 gestellt hat, die gerade Ausrichtung
erreicht haben.
50
GTH-4013 SX - GTH-4017 SX - GTH-4013 EX - GTH-4017 EX
Verschiebung seitlich
("Hundegang")
Nur die vorderen Räder
Alle vier Räder lenkbar
automatische Ausrichtung
Erste Ausgabe - Zweiter Nachdruck
33_Wahlschalter Baustelle/Straße
Verfügt über zwei Positionen, mit Blockiervorrichtung
in Position B:
1 Wahlschalter ein: Stellung für Arbeit
B
auf Baustelle.
2 Wahlschalter aus: Stellung für
Straßenbenutzung.
Der Wahlschalter besitzt eine Sicherheitssperre, um
ein unbeabsichtigtes Umschalten zu verhindern. Um
seine Position umzustellen, muss der Freigabebefehl
B oben am Wahlschalter betätigt werden.
In der Betriebsart Baustelle:
•
sind alle Funktionen der Maschine einsatzbereit
In der Betriebsart Straße:
•
die Bewegungen des Auslegers sind gesperrt
•
ist nur die Lenkung der Vorderräder möglich
•
niedriger Kraftstoffverbrauch.
WAHL KABINE/STRASSE/ARBEITSBÜHNE
21_Wahlschalter Baustelle/Straße/Arbeitsbühne
Verfügt über drei Positionen:
1 B e t r i e b s a r t B a u s t e l l e
( B e t ä t i g u n g S t a p l e r ü b e r
Steuerbefehle in der Kabine)
0
1
2
0 Betriebsart Straße
2 Betriebsart Arbeitsbühne
( B e t ä t i g u n g d e s S t a p l e r s
über die Steuerbefehle an
der Arbeitsbühne). Die grüne
Kontrolllampe leuchtet auf.
In der Betriebsart Baustelle:
•
sind alle Funktionen der Maschine einsatzbereit
In der Betriebsart Straße:
•
die Bewegungen Ausleger, Nivellierung des
Maschinenrahmens und Abstützungen sind
gesperrt
•
ist nur die Lenkung der Vorderräder möglich
In der Betriebsart Arbeitsbühne:
•
die einzigen zugelassenen Funktionen sind das
Absenken/Anheben und der Ausschub/Einzug
des Auslegers
•
alle Steuerbefehle in der Kabine sind gesperrt.
Code 57.0009.0541
