Bedienerhandbuch
Steuerbefehle Und Instrumente

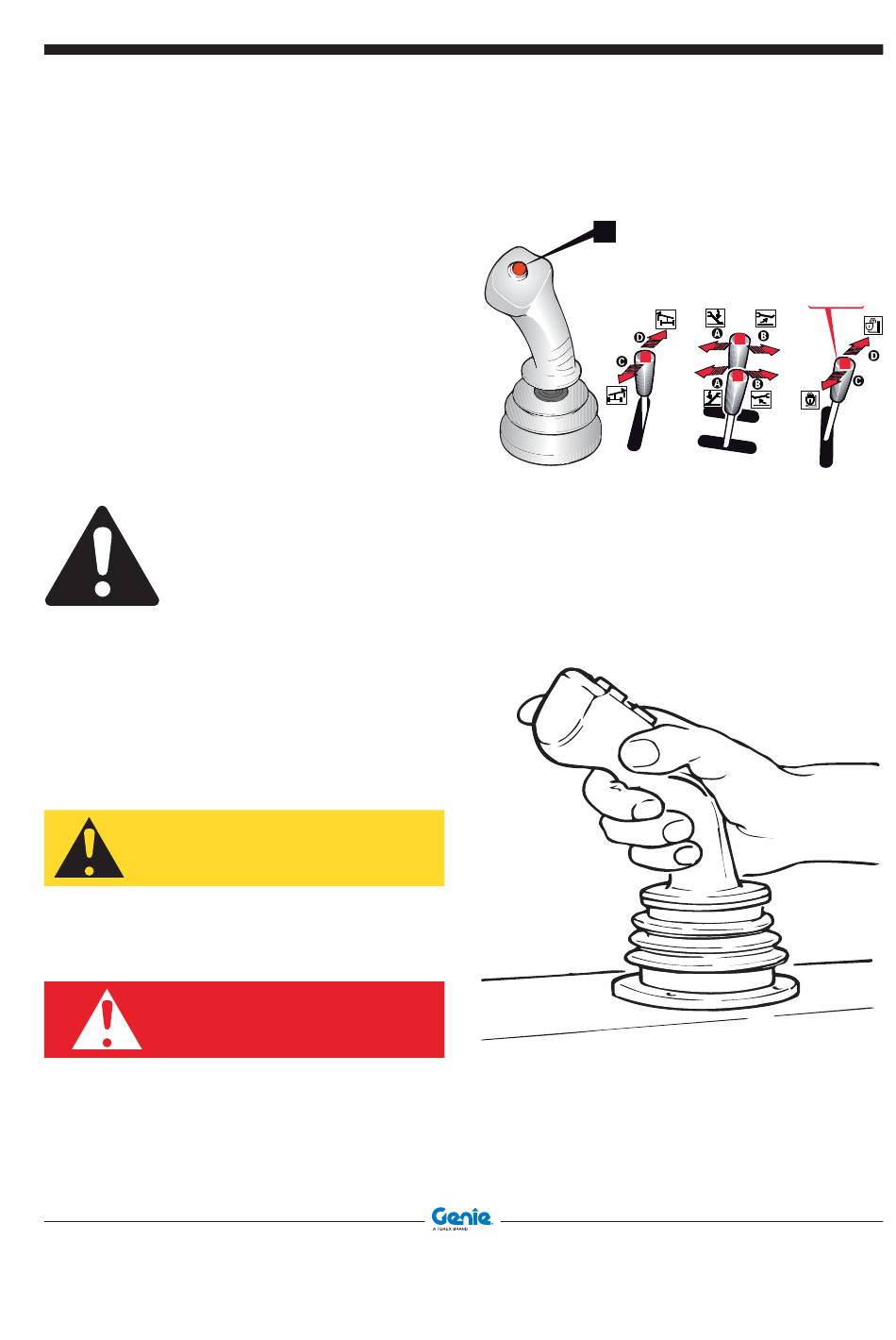

STEUERHEBEL FÜR VERSION SX
Die Stapler haben einen Joystick 11 mit
Servohydraulik zur Steuerung der Bewegungen
Heben/Senken des Auslegers und Ausschub/Einzug
des Teleskopauslegers. Der Joystick kann in die vier
Richtungen (vorwärts-rückwärts, rechts-links) bewegt
werden. Bei Drücken des roten Knopfes 5 wird vom
Ausschub/Einzug auf Kippen der Zubehörträgerplatte
umgeschaltet und umgekehrt.
Auf der rechten Seite befinden sich hinter dem
Joystick drei Hebel 12 für die unabhängige
Ausführung folgender Funktionen: Nivellierung der
Maschine, Bewegung rechte und linke Abstützung.
Den Steuerhebel richtig in die Hand nehmen und
vorsichtig bewegen.
D i e A u s f ü h r u n g s g e s c h w i n d i g k e i t d e r
Bewegungen hängt von der Position ab, in die der
Hebel gebracht wird: Eine kleine Verschiebung
bewirkt eine langsame Ausführung der Bewegung;
umgekehrt bewirkt ein voller Hebelausschlag die
höchste Ausführungsgeschwindigkeit.
ACHTUNG
D e r S t e u e r h e b e l d a r f n u r v o n d e m
vorschriftsmäßig auf dem Führersitz sitzenden
Machinenbediener betätigt werden.
GEFAHR
Vor Betätigen des Steuerhebels sicherstellen,
dass sich niemand im Aktionsbereich aufhält.
54
GTH-4013 SX - GTH-4017 SX - GTH-4013 EX - GTH-4017 EX
Erste Ausgabe - Zweiter Nachdruck
5
2
2
1
2
3
Code 57.0009.0541
OPTIONAL
4
