Erste Ausgabe - Zweiter Nachdruck
Alarmcodes und Rücksetzen
Der Lastbegrenzer besitzt ein Selbstdiagnosesystem,
das Defekte der Messfühler, Kabelbrüche und Defekte
am Elektroniksystem feststellt.
Wenn ein Defekt festgestellt wird, geht das System
in Sicherheitszustand und sperrt die gefährlichen
Manöver. Die LED-Anzeige L6 beginnt zu blinken,
um einen Alarmcode anzuzeigen.
Die Codes zum Auffinden des Defekts sind im
Abschnitt "Betriebsstörungen und Fehlersuche"
in diesem Handbuch aufgeführt.
GEFAHR
Bevor die Maschine benutzt wird, sich
vergewissern, dass die erste grüne LED-Anzeige
leuchtet.
Die Stabilitätsanzeige darf nicht zur Prüfung
der anzuhebenden Last eingesetzt werden;
sie wurde ausschließlich dafür entwickelt,
eventuelle Ungleichgewichte der Maschine in
der Fortbewegungsachse anzuzeigen.
Diese Ungleichgewichte können auch durch
einen zu ruppigen Gebrauch der Hebel während
der Bewegung der Lasten verursacht werden.
Wann immer während der Arbeit mehrere
Anzeigeleuchten aufl euchten sollten, dosieren
Sie sorgsam und mit mehr Feingefühl die Kraft,
mit der Sie auf die Hebel einwirken.
Schalter für den Ausschluss des Lastbegrenzers
Mit dem Schalter für den Ausschluss des
Lastbegrenzers kann das LMI-System überbrückt
werden, um den Betrieb der Maschine in folgenden
Fällen wieder herzustellen:
•
bei einer Blockierung durch Auslösen des LMI;
•
bei Störungsfällen der Maschine, bei der eine
Entriegelung aller Maschinenbewegungen
erforderlich ist.
Um eine unsachgemäße Verwendung der
Vorrichtung zu verhindern (z.B. Betrieb außerhalb der
Lastbegrenzung und Stabilität der Maschine), ist das
Kontrollsystem mit einem Timer ausgestattet, der auf
10 Sekunden eingestellt ist. Nach dieser Zeit werden
die Sperrfunktionen automatisch wieder hergestellt
Code 57.0009.0541
GTH-4013 SX - GTH-4017 SX - GTH-4013 EX - GTH-4017 EX

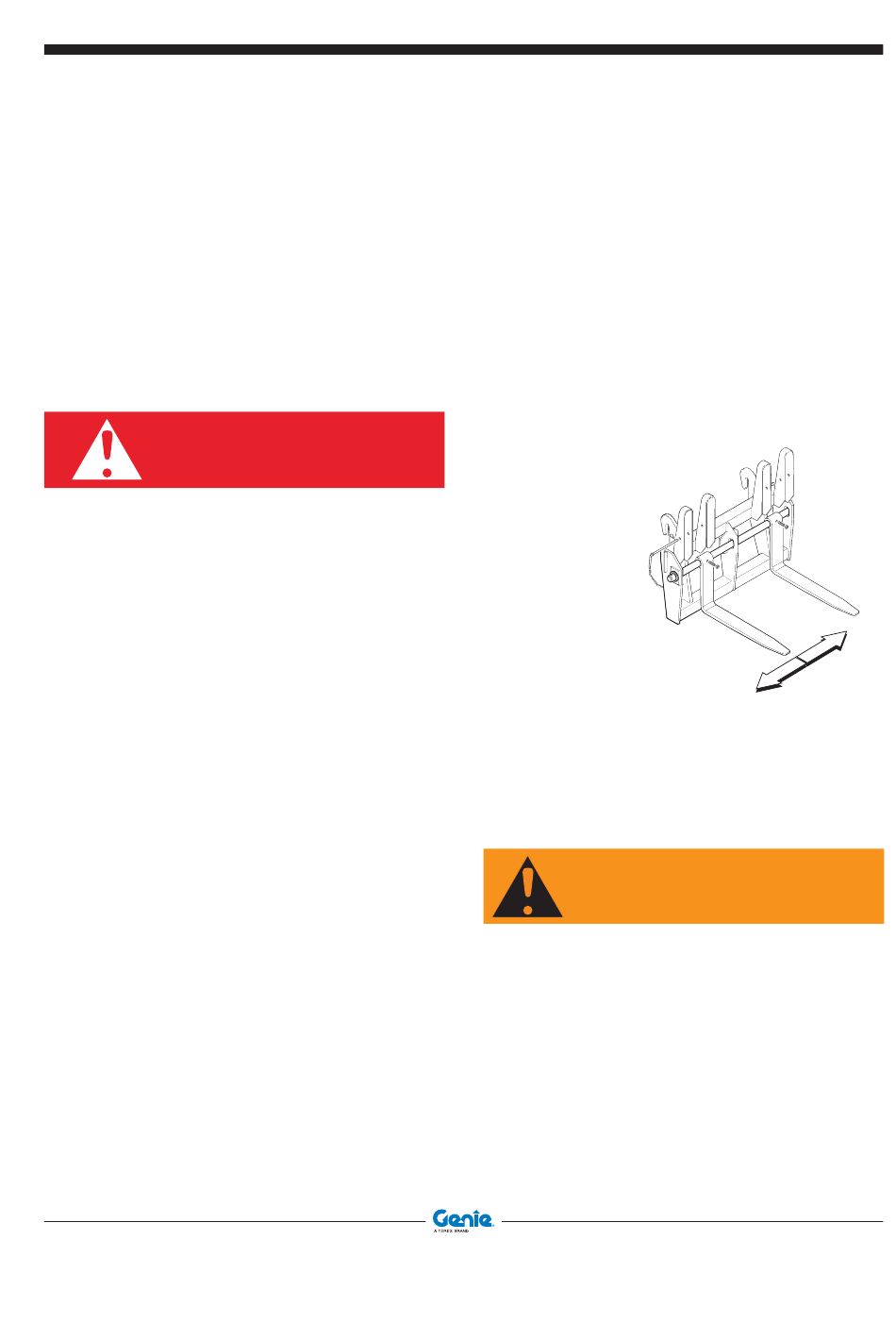

EINSTELLUNG DER GABEL
Mit FEM-Gabel (SONDERAUSSTATTUNG)
Die Gabel muss in Abhängigkeit von der zu
handhabenden Last in der Breite eingestellt werden.
Hierfür:
•
Den Haltehebel der Gabel anheben.
•
Die Gabel in die gewünschte Position verstellen,
dann den Haltehebel wieder einhängen.
Mit schwimmender Gabel
Wenn eine schwimmende Gabel vorhanden ist:
•
Die Muttern der
S i c h e r u n g s -
s c h r a u b e n
lockern.
•
D i e
G a b e l
a n h e b e n
u n d
a u f
d e m B o l z e n
verschieben,
b i s
d e r
g e w ü n s c h t e
A b s t a n d
erreicht ist.
•
D
i
e
S i c h e r u n g s -
s c h r a u b e n
blockieren und
d i e M u t t e r n
anziehen.
GEFAHR
•
Der Schwerpunkt der Last muss sich immer
zwischen den beiden Gabelzinken befi nden.
•
Vergewissern Sie sich, bevor Sie eine Last
bewegen, über ihr Gewicht.
•
Überschreiten Sie nicht die zulässige Last in
Abhängigkeit von der Auslage.
•
Konsultieren Sie die in der Tabelle auf der
Innenseite des Kabinenfensters angegebenen
Lastgrenzen und wenden Sie sie an.
•
H a l t e n S i e d i e G a b e l z i n k e n s o w e i t
auseinander, wie es die zu bewegende Last
ermöglicht.
Bedienerhandbuch
Betrieb
85
