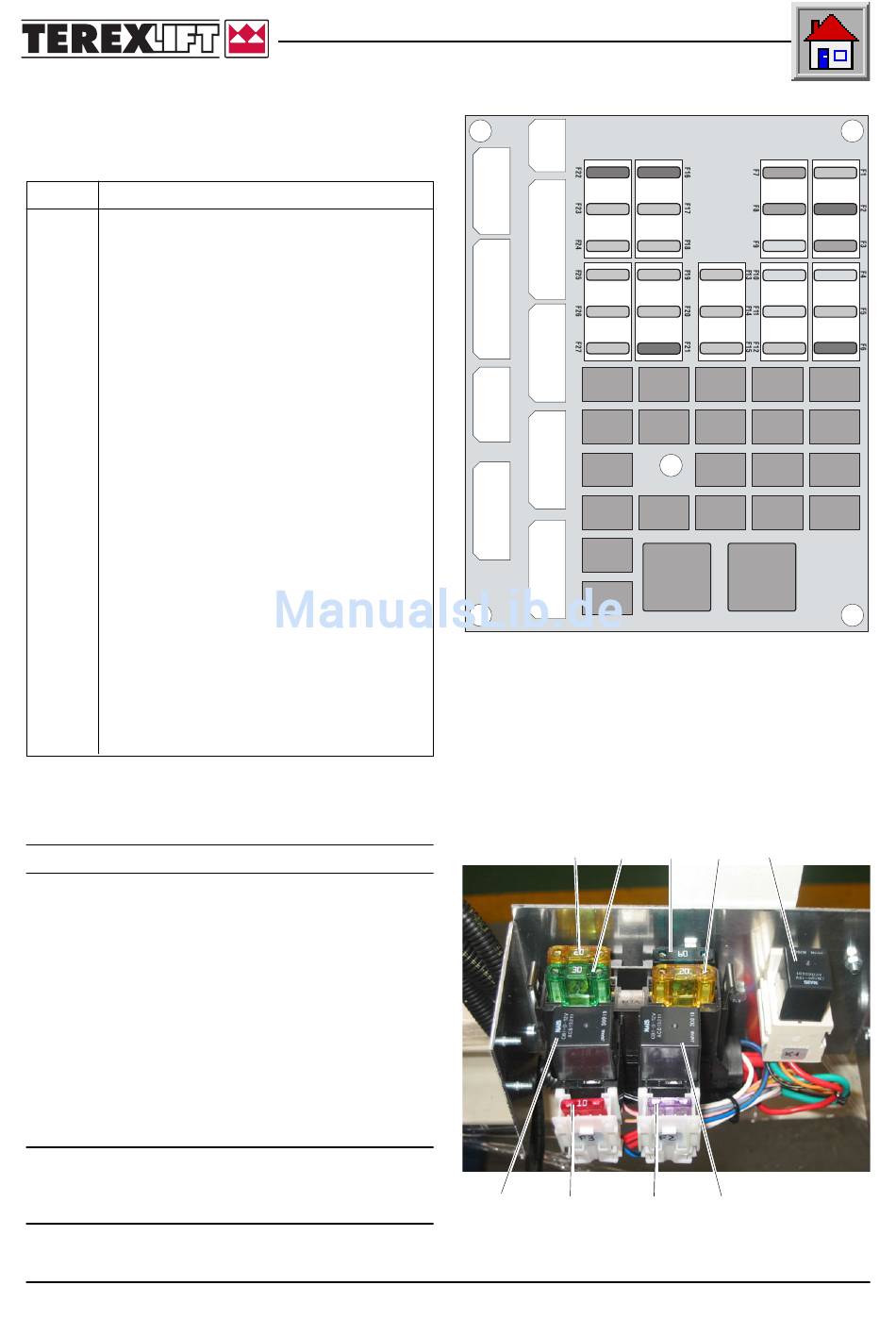

Relais
Auf der Platine unter der Schalttafel befinden sich
folgende Relais
Bez.
Schaltkreis
K1
RELAIS FERNLICHTER
K2
RELAIS FERNLICHTER
K3
RELAIS HUPE
K4
RELAIS ARBEITSLICHT
K5
RELAIS 1. UND 2. MECHANISCHER GANG
K6
RELAIS ÄNDERUNG HUBRAUM
K7
RELAIS VORWÄRTSGANG
K8
RELAIS RÜCKWÄRTSGANG
K9
RELAIS AUSKUPPLUNG TRANSMISSION
K10
RELAIS AUSKUPPLUNG TRANSMISSION
K11
RELAIS FREIGABE ANLASSEN
K12
RELAIS HILFSAGGREGATE
K13
RELAIS NOTPUMPE
K14
RELAIS STABlLITÄTSSTÜTZEN
K15
RELAIS
K16
RELAIS EIN-/AUSFAHREN AUSLEGER
K17
RELAIS ABHEBEN/ABSENKEN AUSLEGER
K20
RELAIS
K21
RELAIS SENSOR AUSLEGER
K22
RELAIS
K23
BLINKSIGNAL
K24
ZEITGEBER
Sicherungen und Relais im Motorraum
Im Motorraum befinden sich folgende Sicherungen und
Relais:
Bez.
Schaltkreis
F1
SICHERUNG SPANNUNGSVERSORGUNG
RELAIS HILFSAGGREGATE
SICHERUNG SPANNUNGSVERSORGUNG
PLATINEN SICHERUNGEN-RELAIS,
ANLASSENTAFEL
SICHERUNG SPANNUNGSVERSORGUNG
STEUERUNG MOTORDIAGNOSTIK
SICHERUNG SPANNUNGSVERSORGUNG
ZÜNDKERZENVORWÄRMUNG
F2
SICHERUNG SPANNUNGSVERSORGUNG
RELAISSPULE K02 - K03
F3
SICHERUNG MOTORDIAGNOSTIK
K01
RELAIS ANLASSEN
K02
RELAIS GLÜHKERZEN
K03
RELAIS STEUERUNG MOTORDIAGNOSTIK
Stapler mit Teleskopausleger Serie GIROLIFT
WARTUNG
Amp.
60
20
30
20
3
10
K02
D-27
Seite
Dokumentkode 57.0003.7500 - 06/2004
15A
15A
10A
10A
10A
10A
10A
10A
10A
10A
10A
10A
10A
15A
10A
K14
K13
K3
K21
K20
K12
K6
K11
K17
K5
K15
K18
K24
K19
F1
F1
F1
F1 K01
F3
F2
K03
3A
10A
3A
15A
7,5A
5A
7,5A
7,5A
7,5A
10A
10A
15A
K4
K2
K9
K10
K1
K7
K16
K8
K23
INT
