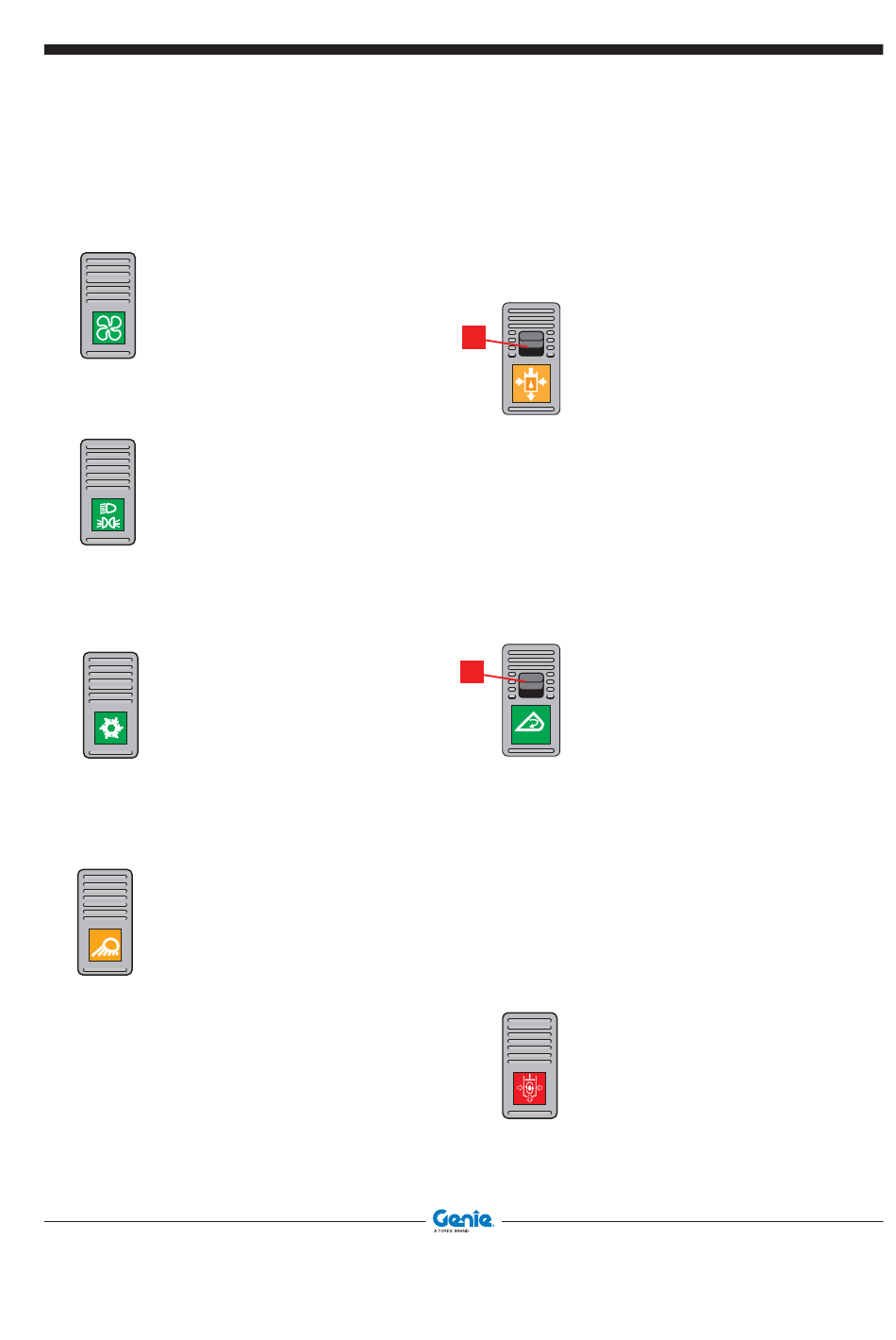

31_Schalter Heizungsgebläse
Verfügt über drei Positionen:
0 Gebläse ausgeschaltet
1 Schaltet die erste
Geschwindigkeitsstufe ein
2 Schaltet die zweite
Geschwindigkeitsstufe ein
30_Schalter Straßenverkehrlichter
Verfügt über drei Positionen:
0 Lichter ausgeschaltet
1 Positionslichter eingeschaltet
(die Kontrollleuchte im Schalter
leuchtet teilweise auf).
2 Abblendlicht eingeschaltet (die
Kontrollleuchte im Schalter
leuchtet auf).
32_Schalter Klimaanlage (SONDERAUSSTATTUNG)
Verfügt über zwei Positionen:
0 Klimaanlage ausgeschaltet
1 Klimaanlage eingeschaltet
29_Schalter Arbeitsscheinwerfer
(SONDERAUSSTATTUNG)
Verfügt über zwei Positionen:
0 Scheinwerfer ausgeschaltet
1 Scheinwerfer eingeschaltet
15_Steuerhahn Kabinenheizung
Dieser befindet sich links unten am Führersitz.
•
Durch Drehen im Uhrzeigersinn wird die Heizung
ausgeschaltet.
•
Durch Drehen gegen den Uhrzeigersinn wird die
Heizung in der Kabine eingeschaltet.
•
Die Warmluftmenge wird durch den Schalter 31
Klimatisierungsgebläse Kabine geregelt.
Code 57.0009.0541
Steuerbefehle Und Instrumente
GTH-4013 SX - GTH-4017 SX - GTH-4013 EX - GTH-4017 EX
25_Umschalter Hilfs-Hydraulikkreis
(SONDERAUSSTATTUNG)
Schalter mit zwei Positionen, der bei Drücken den
Hydraulikkreis auf die Versorgung der Anbaugeräte
mit Hilfsleitungen umstellt.
0 Öl zum Hauptkreis
B
1 Öl zum Hydraulikkreis des
Anbaugeräts
Der Wahlschalter besitzt eine Sicherheitssperre, um
ein unbeabsichtigtes Umschalten zu verhindern. Um
seine Position umzustellen, muss der Freigabebefehl
B oben am Wahlschalter betätigt werden.
23_Umschalter Mischschaufel
(SONDERAUSSTATTUNG)
Schalter mit zwei Positionen, der bei Drücken die
Mischerschnecke im Kübel einschaltet.
B
0
Mischerschnecke ausgeschaltet
1
Mischerschnecke eingeschaltet
Der Wahlschalter besitzt eine Sicherheitssperre, um
ein unbeabsichtigtes Umschalten zu verhindern. Um
seine Position umzustellen, muss der Freigabebefehl
B oben am Wahlschalter betätigt werden.
22_Ölfl ussschalter hydraulische Mischschaufel
(SONDERAUSSTATTUNG)
Schalter mit drei Positionen. Durch Drücken dieses
Knopfs wird der Ölfluss nach rechts oder nach links
geleitet.
2 Ölfluss nach links
0 Kein Ölfluss zur Mischschaufel
1 Ölfluss nach rechts
