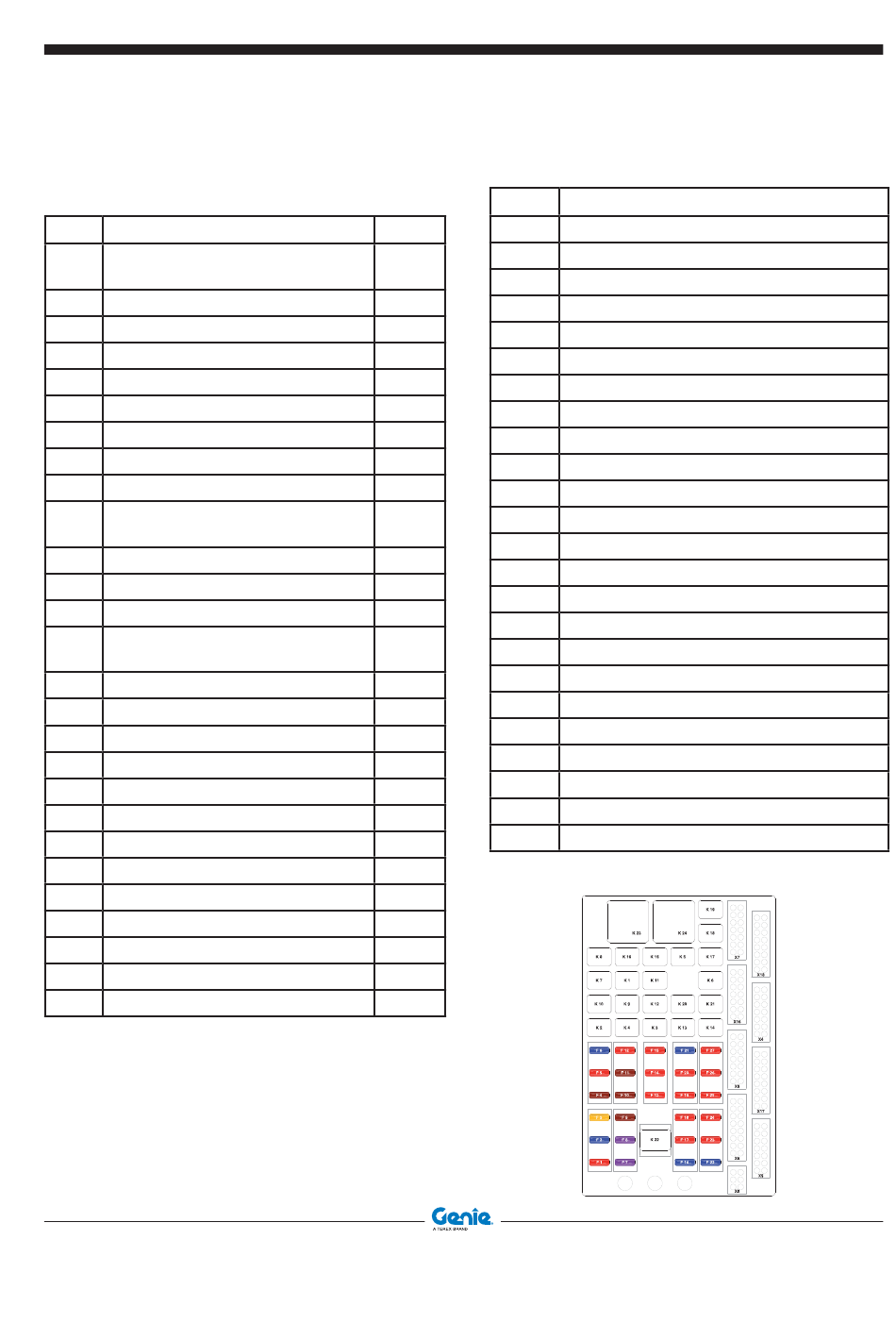

GTH-4013 EX und GTH-4017 EX
Schmelzsicherungen
Bez.
Schaltkreis
F1
SCHEIBENWISCHER VORN +
STANDLICHTER
F2
HEIZUNG + KLIMAANLAGE
F3
SONDERSICHERUNG
F4
SCHEIBENWISCHER HINTEN/DACH
F5
SONDERSICHERUNG
F6
ABBLENDLICHTER
F7
POSITIONSLICHTER
F8
BELEUCHTUNG INSTRUMENTBRETT
F9
VERSORGUNG KONTROLLLEUCHTEN
F10
SCHALTER
STRASSENVERKEHRLICHTER
F11
DREHLEUCHTE
F12
STANDLICHTER
F13
SONDERSICHERUNG
F14
WAHLSCHALTER VORWÄRTSGANG/
RÜCKWÄRTSGANG
F15
FERNLICHTER
F16
WARNBLINKER
F17
STRASSENVERKEHRLICHTER
F18
MIKRO ABSTÜTZUNGEN
F19
LEUCHTEN STATUSSÄULE LMI
F20
NOTPUMPE
F21
HUPE
F22
VERSORGUNG ARBEITSBÜHNE
F23
INNENBELEUCHTUNG KABINE
F24
STEUEREINHEIT
F25
SONDERSICHERUNG
F26
HILFSKREIS
F27
ARBEITSLICHTER
124
GTH-4013 SX - GTH-4017 SX - GTH-4013 EX - GTH-4017 EX
Relais
Bez.
Amp.
K1
K2
10
K3
15
K4
5
K5
7.5
K6
10
K7
15
K8
3
K9
3
K10
7.5
K11
7.5
K12
K13
7.5
K14
10
K15
10
K16
10
K17
K18
10
K19
15
K20
10
K21
10
K22
10
K23
10
K24
15
15
10
10
10
10
10
Erste Ausgabe - Zweiter Nachdruck
Schaltkreis
FERNLICHTER
ABBLENDLICHTER
HUPE
STANDLICHTER
SONDERRELAIS
SONDERRELAIS
TRANSMISSION VORWÄRTSGANG
TRANSMISSION RÜCKWÄRTSGANG
AUSKUPPLUNG TRANSMISSION
AUSKUPPLUNG TRANSMISSION
FREIGABE ANLASSEN
NOTPUMPE
MOTORSTOPP
SONDERRELAIS
SONDERRELAIS
SONDERRELAIS
SONDERRELAIS
FREIGABE AUSLEGERFUNKTIONEN
SICHERHEITSSIGNAL ARBEITSBÜHNE
SONDERRELAIS
SPERRE HINTERACHSE
FREIGABEBEFEHL ARBEITSBÜHNE
TIMER WARNBLINKANLAGE
SONDERRELAIS
