Erste Ausgabe - Zweiter Nachdruck

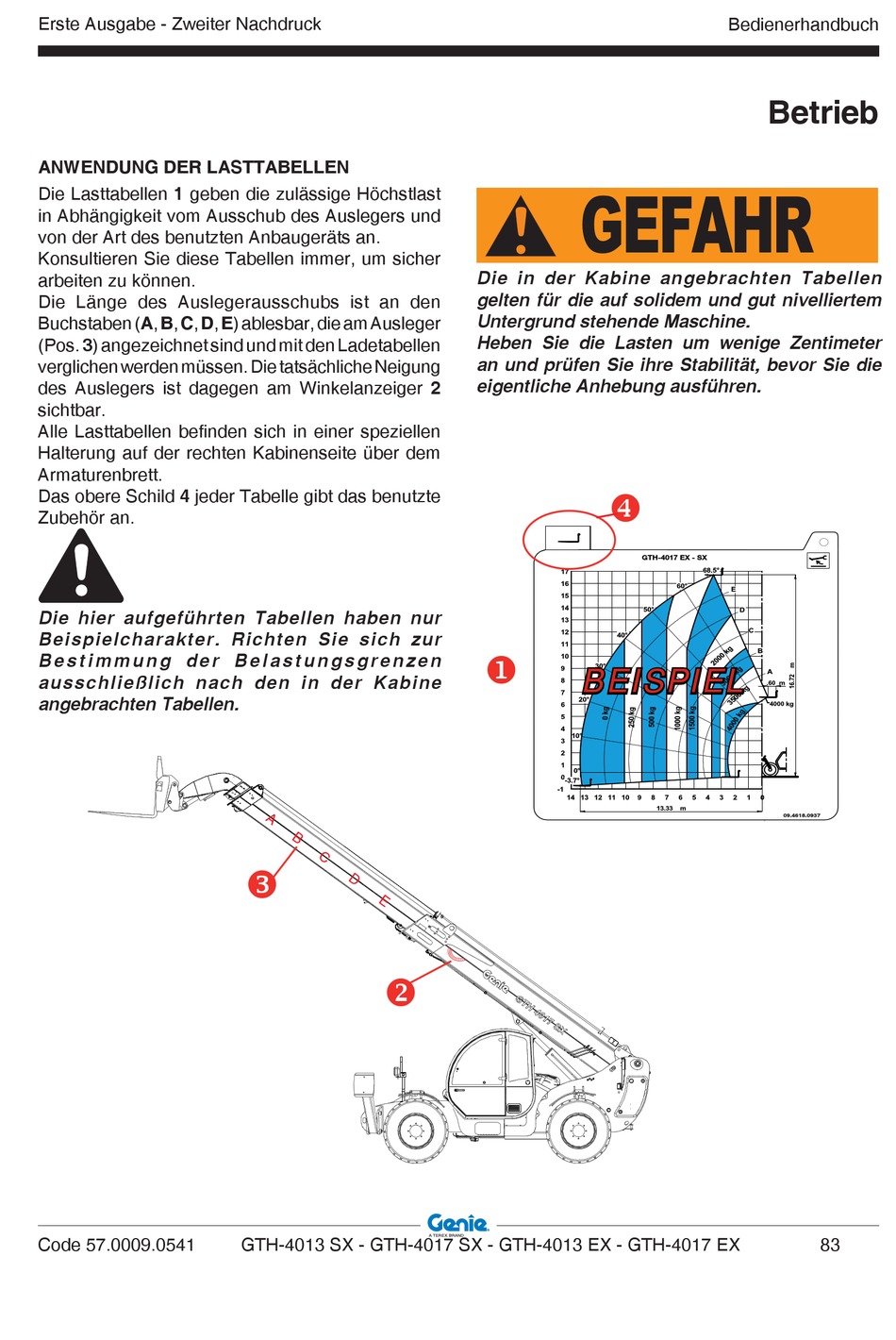

ANWENDUNG DER LASTTABELLEN
Die Lasttabellen 1 geben die zulässige Höchstlast
in Abhängigkeit vom Ausschub des Auslegers und
von der Art des benutzten Anbaugeräts an.
Konsultieren Sie diese Tabellen immer, um sicher
arbeiten zu können.
Die Länge des Auslegerausschubs ist an den
Buchstaben (A, B, C, D, E) ablesbar, die am Ausleger
(Pos. 3) angezeichnet sind und mit den Ladetabellen
verglichen werden müssen. Die tatsächliche Neigung
des Auslegers ist dagegen am Winkelanzeiger 2
sichtbar.
Alle Lasttabellen befinden sich in einer speziellen
Halterung auf der rechten Kabinenseite über dem
Armaturenbrett.
Das obere Schild 4 jeder Tabelle gibt das benutzte
Zubehör an.
Die hier aufgeführten Tabellen haben nur
Beispielcharakter. Richten Sie sich zur
B e s t i m m u n g d e r B e l a s t u n g s g r e n z e n
ausschließlich nach den in der Kabine
angebrachten Tabellen.
Code 57.0009.0541
GTH-4013 SX - GTH-4017 SX - GTH-4013 EX - GTH-4017 EX
GEFAHR
Die in der Kabine angebrachten Tabellen
gelten für die auf solidem und gut nivelliertem
Untergrund stehende Maschine.
Heben Sie die Lasten um wenige Zentimeter
an und prüfen Sie ihre Stabilität, bevor Sie die
eigentliche Anhebung ausführen.
GTH-4017 EX - SX
BEISPIEL
BEISPIEL
Bedienerhandbuch
Betrieb
09.4618.0937
83
