B/MX/02874/97
Ausg. Sep00
Achtung!
7.2 Druckersteuerung (Menü DRUCK)
7.2.1 Protokolldruck (Untermenü 1)
1. Fenster: Status
Protokolldruck
Abbruch=LÖSCHEN
Taste WEITER oder ->
2. Fenster: Alle Meßperioden drucken
Protokollierung
alle Messperioden[x]
Schalthandlungen [ ]
Minuten-Werte
3. Fenster: Nur Meßperioden mit Optimierungen drucken
Protokollierung
optim. Messper.
Schalthandlungen [ ]
Minuten-Werte
Achtung!
Seite 44

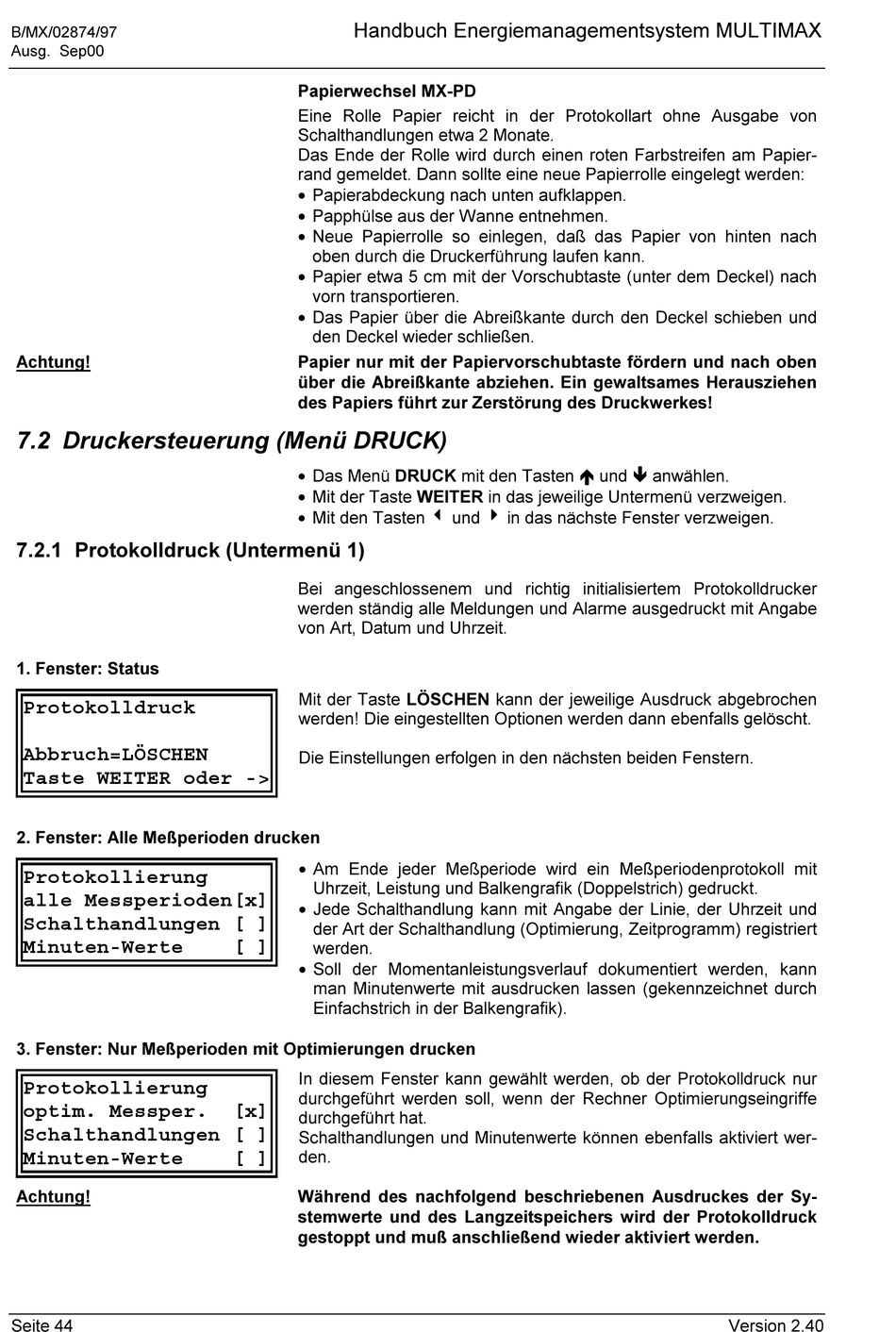

Handbuch Energiemanagementsystem MULTIMAX
Papierwechsel MX-PD
Eine Rolle Papier reicht in der Protokollart ohne Ausgabe von
Schalthandlungen etwa 2 Monate.
Das Ende der Rolle wird durch einen roten Farbstreifen am Papier-
rand gemeldet. Dann sollte eine neue Papierrolle eingelegt werden:
• Papierabdeckung nach unten aufklappen.
• Papphülse aus der Wanne entnehmen.
• Neue Papierrolle so einlegen, daß das Papier von hinten nach
oben durch die Druckerführung laufen kann.
• Papier etwa 5 cm mit der Vorschubtaste (unter dem Deckel) nach
vorn transportieren.
• Das Papier über die Abreißkante durch den Deckel schieben und
den Deckel wieder schließen.
Papier nur mit der Papiervorschubtaste fördern und nach oben
über die Abreißkante abziehen. Ein gewaltsames Herausziehen
des Papiers führt zur Zerstörung des Druckwerkes!
• Das Menü DRUCK mit den Tasten é é é é und ê ê ê ê anwählen.
• Mit der Taste WEITER in das jeweilige Untermenü verzweigen.
• Mit den Tasten ! ! ! ! und " " " " in das nächste Fenster verzweigen.
Bei angeschlossenem und richtig initialisiertem Protokolldrucker
werden ständig alle Meldungen und Alarme ausgedruckt mit Angabe
von Art, Datum und Uhrzeit.
Mit der Taste LÖSCHEN kann der jeweilige Ausdruck abgebrochen
werden! Die eingestellten Optionen werden dann ebenfalls gelöscht.
Die Einstellungen erfolgen in den nächsten beiden Fenstern.
• Am Ende jeder Meßperiode wird ein Meßperiodenprotokoll mit
Uhrzeit, Leistung und Balkengrafik (Doppelstrich) gedruckt.
• Jede Schalthandlung kann mit Angabe der Linie, der Uhrzeit und
der Art der Schalthandlung (Optimierung, Zeitprogramm) registriert
[ ]
werden.
• Soll der Momentanleistungsverlauf dokumentiert werden, kann
man Minutenwerte mit ausdrucken lassen (gekennzeichnet durch
Einfachstrich in der Balkengrafik).
In diesem Fenster kann gewählt werden, ob der Protokolldruck nur
durchgeführt werden soll, wenn der Rechner Optimierungseingriffe
[x]
durchgeführt hat.
Schalthandlungen und Minutenwerte können ebenfalls aktiviert wer-
den.
[ ]
Während des nachfolgend beschriebenen Ausdruckes der Sy-
stemwerte und des Langzeitspeichers wird der Protokolldruck
gestoppt und muß anschließend wieder aktiviert werden.
Version 2.40
