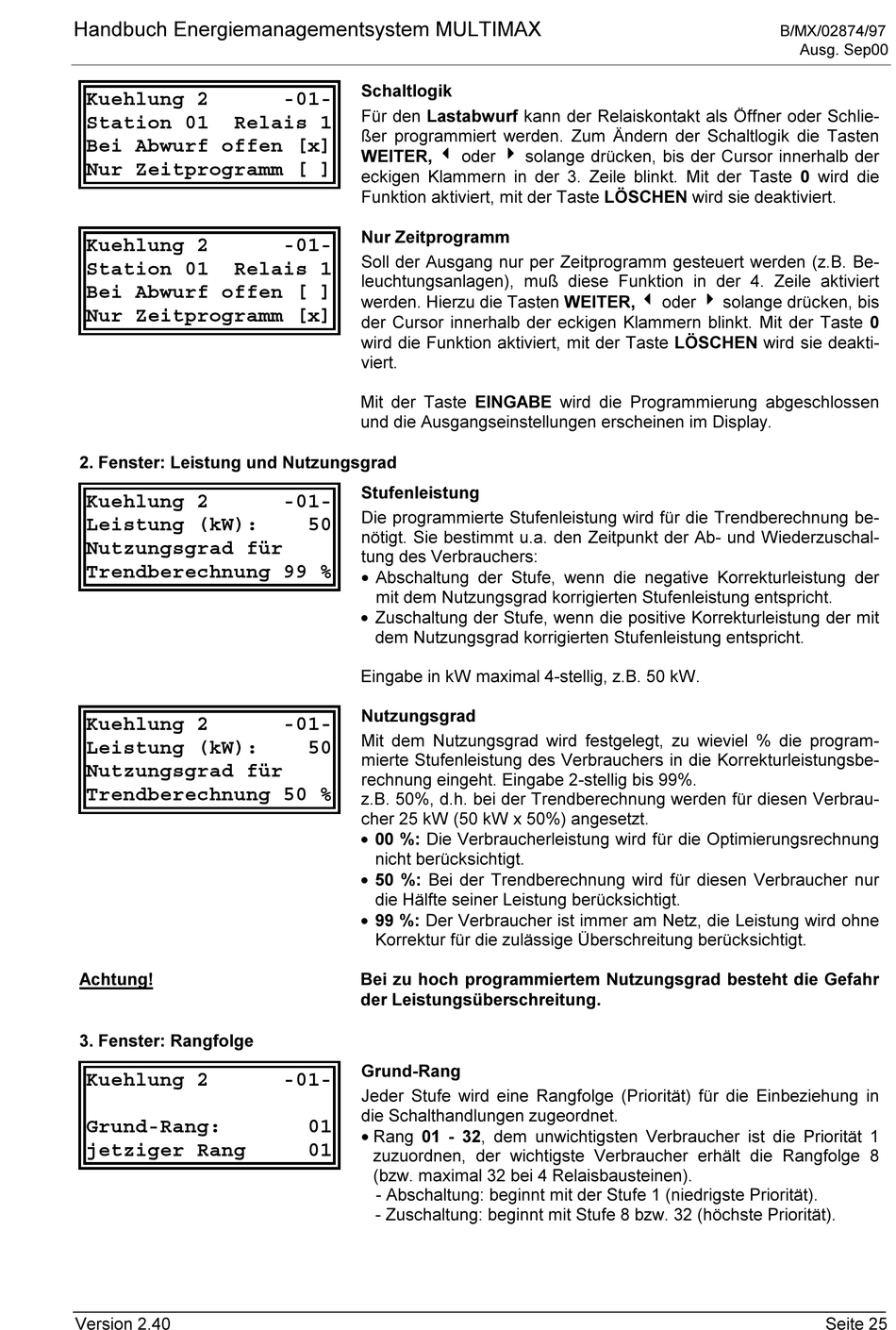

Handbuch Energiemanagementsystem MULTIMAX
Kuehlung 2
Station 01
Relais 1
Bei Abwurf offen [x]
Nur Zeitprogramm [ ]
Kuehlung 2
Station 01
Relais 1
Bei Abwurf offen [ ]
Nur Zeitprogramm [x]
2. Fenster: Leistung und Nutzungsgrad
Kuehlung 2
Leistung (kW):
Nutzungsgrad für
Trendberechnung 99 %
Kuehlung 2
Leistung (kW):
Nutzungsgrad für
Trendberechnung 50 %
Achtung!
3. Fenster: Rangfolge
Kuehlung 2
Grund-Rang:
jetziger Rang
Version 2.40
Schaltlogik
-01-
Für den Lastabwurf kann der Relaiskontakt als Öffner oder Schlie-
ßer programmiert werden. Zum Ändern der Schaltlogik die Tasten
WEITER, ! ! ! ! oder " " " " solange drücken, bis der Cursor innerhalb der
eckigen Klammern in der 3. Zeile blinkt. Mit der Taste 0 wird die
Funktion aktiviert, mit der Taste LÖSCHEN wird sie deaktiviert.
Nur Zeitprogramm
-01-
Soll der Ausgang nur per Zeitprogramm gesteuert werden (z.B. Be-
leuchtungsanlagen), muß diese Funktion in der 4. Zeile aktiviert
werden. Hierzu die Tasten WEITER, ! ! ! ! oder " " " " solange drücken, bis
der Cursor innerhalb der eckigen Klammern blinkt. Mit der Taste 0
wird die Funktion aktiviert, mit der Taste LÖSCHEN wird sie deakti-
viert.
Mit der Taste EINGABE wird die Programmierung abgeschlossen
und die Ausgangseinstellungen erscheinen im Display.
Stufenleistung
-01-
Die programmierte Stufenleistung wird für die Trendberechnung be-
50
nötigt. Sie bestimmt u.a. den Zeitpunkt der Ab- und Wiederzuschal-
tung des Verbrauchers:
• Abschaltung der Stufe, wenn die negative Korrekturleistung der
mit dem Nutzungsgrad korrigierten Stufenleistung entspricht.
• Zuschaltung der Stufe, wenn die positive Korrekturleistung der mit
dem Nutzungsgrad korrigierten Stufenleistung entspricht.
Eingabe in kW maximal 4-stellig, z.B. 50 kW.
Nutzungsgrad
-01-
Mit dem Nutzungsgrad wird festgelegt, zu wieviel % die program-
50
mierte Stufenleistung des Verbrauchers in die Korrekturleistungsbe-
rechnung eingeht. Eingabe 2-stellig bis 99%.
z.B. 50%, d.h. bei der Trendberechnung werden für diesen Verbrau-
cher 25 kW (50 kW x 50%) angesetzt.
• 00 %: Die Verbraucherleistung wird für die Optimierungsrechnung
nicht berücksichtigt.
• 50 %: Bei der Trendberechnung wird für diesen Verbraucher nur
die Hälfte seiner Leistung berücksichtigt.
• 99 %: Der Verbraucher ist immer am Netz, die Leistung wird ohne
Korrektur für die zulässige Überschreitung berücksichtigt.
Bei zu hoch programmiertem Nutzungsgrad besteht die Gefahr
der Leistungsüberschreitung.
Grund-Rang
-01-
Jeder Stufe wird eine Rangfolge (Priorität) für die Einbeziehung in
die Schalthandlungen zugeordnet.
01
• Rang 01 - 32, dem unwichtigsten Verbraucher ist die Priorität 1
01
zuzuordnen, der wichtigste Verbraucher erhält die Rangfolge 8
(bzw. maximal 32 bei 4 Relaisbausteinen).
- Abschaltung: beginnt mit der Stufe 1 (niedrigste Priorität).
- Zuschaltung: beginnt mit Stufe 8 bzw. 32 (höchste Priorität).
B/MX/02874/97
Ausg. Sep00
Seite 25
