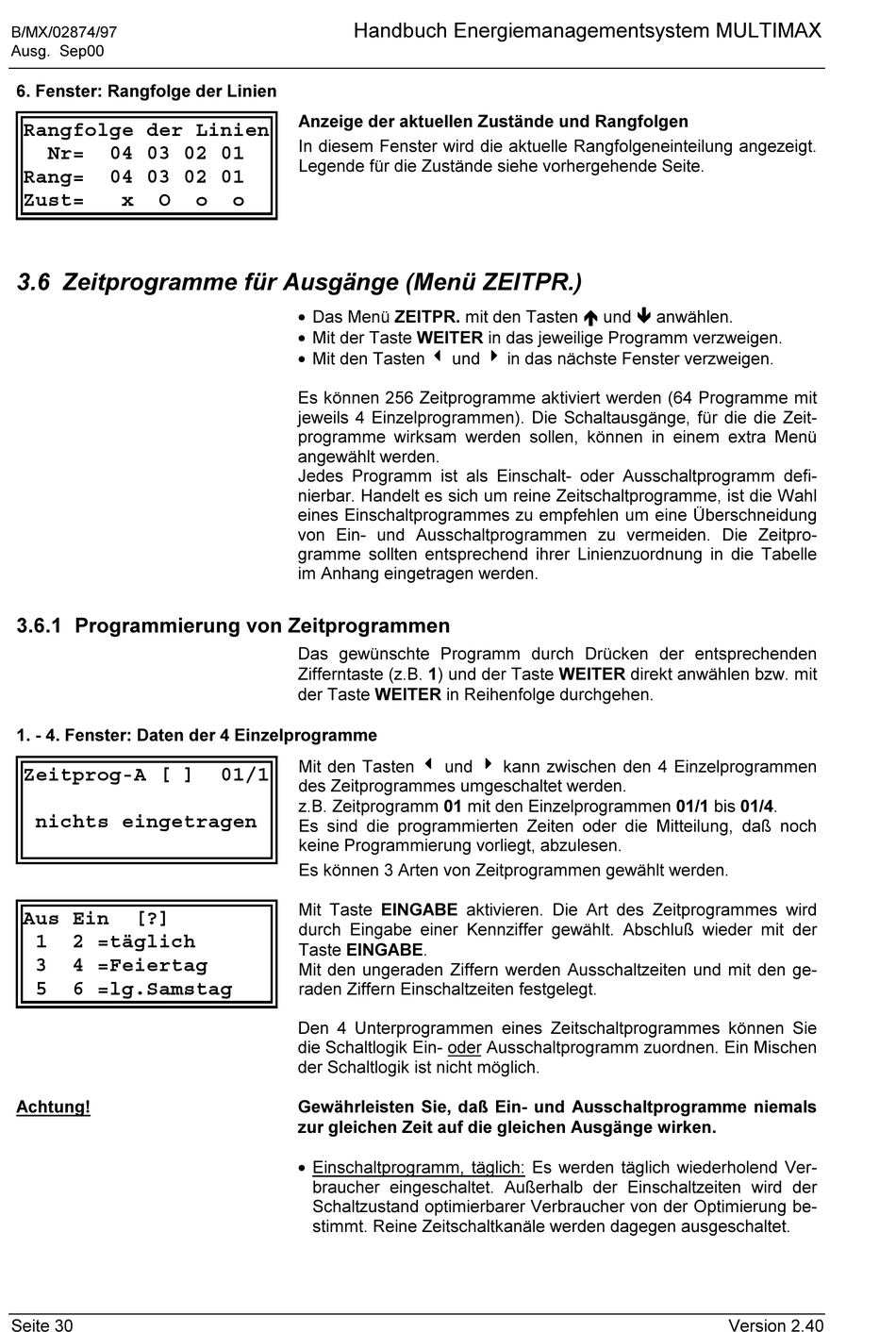

B/MX/02874/97
Ausg. Sep00
6. Fenster: Rangfolge der Linien
Rangfolge der Linien
Nr=
04 03 02 01
Rang=
04 03 02 01
Zust=
x
O
3.6 Zeitprogramme für Ausgänge (Menü ZEITPR.)
3.6.1 Programmierung von Zeitprogrammen
1. - 4. Fenster: Daten der 4 Einzelprogramme
Zeitprog-A [ ]
nichts eingetragen
Aus Ein
[?]
1
2 =täglich
3
4 =Feiertag
5
6 =lg.Samstag
Achtung!
Seite 30
Handbuch Energiemanagementsystem MULTIMAX
Anzeige der aktuellen Zustände und Rangfolgen
In diesem Fenster wird die aktuelle Rangfolgeneinteilung angezeigt.
Legende für die Zustände siehe vorhergehende Seite.
o
o
• Das Menü ZEITPR. mit den Tasten é é é é und ê ê ê ê anwählen.
• Mit der Taste WEITER in das jeweilige Programm verzweigen.
• Mit den Tasten ! ! ! ! und " " " " in das nächste Fenster verzweigen.
Es können 256 Zeitprogramme aktiviert werden (64 Programme mit
jeweils 4 Einzelprogrammen). Die Schaltausgänge, für die die Zeit-
programme wirksam werden sollen, können in einem extra Menü
angewählt werden.
Jedes Programm ist als Einschalt- oder Ausschaltprogramm defi-
nierbar. Handelt es sich um reine Zeitschaltprogramme, ist die Wahl
eines Einschaltprogrammes zu empfehlen um eine Überschneidung
von Ein- und Ausschaltprogrammen zu vermeiden. Die Zeitpro-
gramme sollten entsprechend ihrer Linienzuordnung in die Tabelle
im Anhang eingetragen werden.
Das gewünschte Programm durch Drücken der entsprechenden
Zifferntaste (z.B. 1) und der Taste WEITER direkt anwählen bzw. mit
der Taste WEITER in Reihenfolge durchgehen.
Mit den Tasten ! ! ! ! und " " " " kann zwischen den 4 Einzelprogrammen
01/1
des Zeitprogrammes umgeschaltet werden.
z.B. Zeitprogramm 01 mit den Einzelprogrammen 01/1 bis 01/4.
Es sind die programmierten Zeiten oder die Mitteilung, daß noch
keine Programmierung vorliegt, abzulesen.
Es können 3 Arten von Zeitprogrammen gewählt werden.
Mit Taste EINGABE aktivieren. Die Art des Zeitprogrammes wird
durch Eingabe einer Kennziffer gewählt. Abschluß wieder mit der
Taste EINGABE.
Mit den ungeraden Ziffern werden Ausschaltzeiten und mit den ge-
raden Ziffern Einschaltzeiten festgelegt.
Den 4 Unterprogrammen eines Zeitschaltprogrammes können Sie
die Schaltlogik Ein- oder Ausschaltprogramm zuordnen. Ein Mischen
der Schaltlogik ist nicht möglich.
Gewährleisten Sie, daß Ein- und Ausschaltprogramme niemals
zur gleichen Zeit auf die gleichen Ausgänge wirken.
• Einschaltprogramm, täglich: Es werden täglich wiederholend Ver-
braucher eingeschaltet. Außerhalb der Einschaltzeiten wird der
Schaltzustand optimierbarer Verbraucher von der Optimierung be-
stimmt. Reine Zeitschaltkanäle werden dagegen ausgeschaltet.
Version 2.40
