Handbuch Energiemanagementsystem MULTIMAX
2.5 Relaisbaustein RELA 08 (alte Bauform)
Für den Relaisbaustein RELA 08 wird ein neues Modul eingesetzt. Die Einstellung der Busadresse
ist gegenüber der alten Bauform geändert.
Jeder Relaisbaustein RELA 08 enthält 8 Relais zum Abschalten der Verbraucher. Die Kommunikation mit
dem Hauptgerät erfolgt über die Busschnittstelle RS 485 (dreiadrige abgeschirmte Leitung).
Der Baustein wird auf eine DIN-Normschiene aufgeschnappt. Die Anschlußklemmen, der Adressenko-
dierschalter und die Hand-Automatikschalter sind nach Abnahme des Gehäusedeckels zugängig:
• Klarsichtdeckel hochklappen, Haltenasen rechts und links nach außen drücken und Oberteil abziehen.
Achtung!
Beim Aufsetzen des Oberteiles auf geraden Sitz achten, damit sich die Position der Leucht-
dioden nicht verändert.

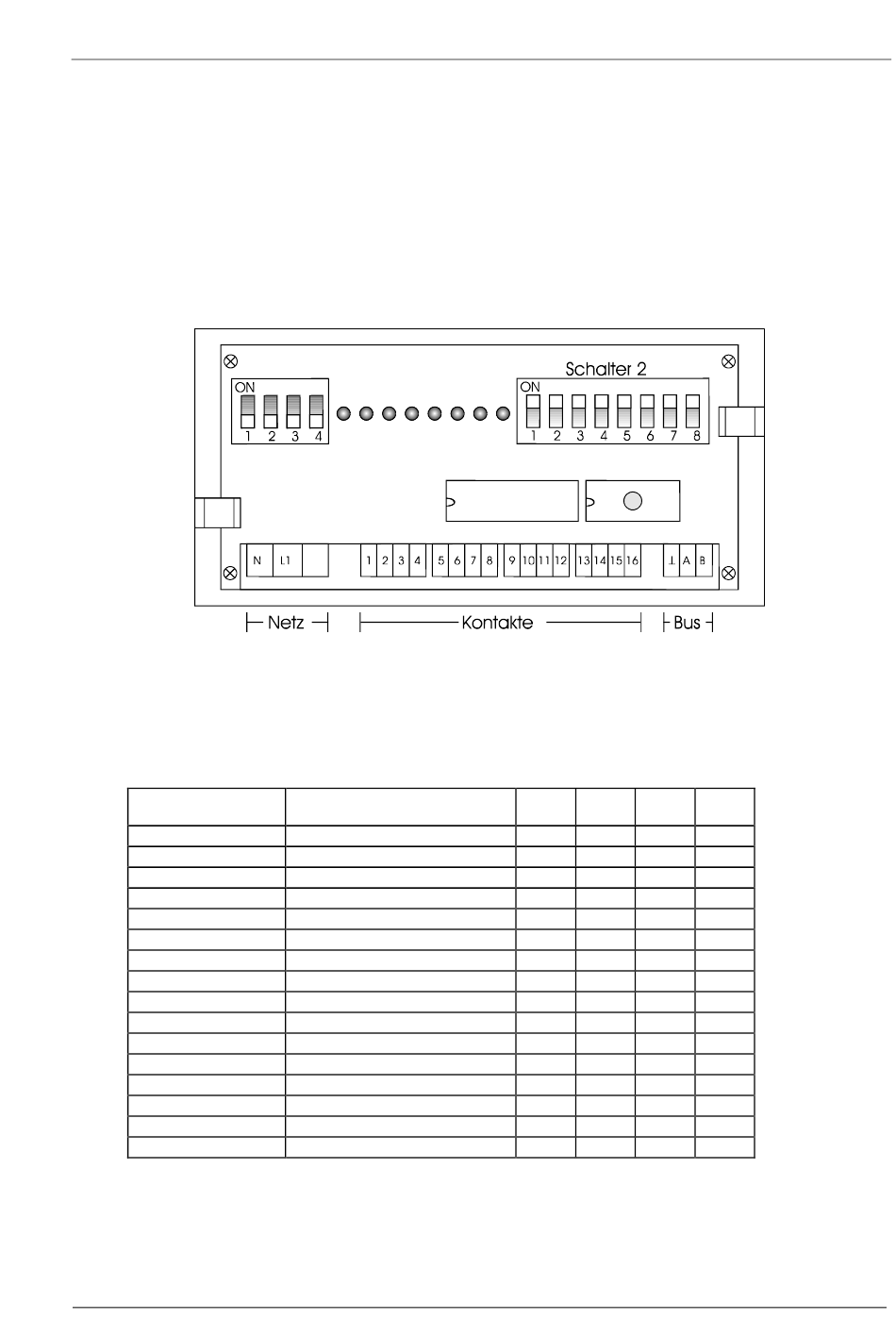

Schalter für die Busadresse: Jedem Baustein kann mit dem Schalter 1 die Busadresse entsprechend
der zu realisierenden Ausgänge zugewiesen werden.
• Grundeinstellung ist Adresse 1 mit S 1/1 bis S 1/4 in Stellung on.
Achtung!
Nach Kodierung der Bus-Adresse ist der Baustein kurz stromlos zu schalten, damit die ver-
änderte Adresse vom Rechner übernommen wird.
Ausgang Nr.
01 - 08
09 - 16
17 - 24
25 - 32
Hand- Automatikschalter: Schalter 2/1 ... 2/8, nur in Stellung Automatik (off) sind die Verbraucher für
Schalthandlungen freigegeben. In Stellung Hand (on) sind die Kontakte immer geschlossen.
Baustein stromlos: Die Kontakte sind offen. Je nach programmierter Schaltlogik werden die Verbraucher
zu- oder abgeschaltet:
• Schließerfunktion programmiert:
• Öffnerfunktion programmiert:
Version 2.40
Station Nr.
(Einstellung am MULTIMAX)
01
05
09
13
02
06
10
14
03
07
11
15
04
08
12
16
Verbraucher sind zugeschaltet.
Verbraucher sind abgeschaltet.
S 1/1
S 1/2
S 1/3
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
B/MX/02874/97
Ausg. Sep00
S 1/4
on
on
on
on
on
on
on
on
Seite 13
