2.6 Relaisbaustein RELE 08 (neue Bauform)
Jeder Relaisbaustein RELE 08 enthält 8 Eingänge zur Erfassung von Bedarfsmeldungen. Die Kommuni-
kation mit dem Hauptgerät erfolgt über die Busschnittstelle RS 485 (dreiadrige abgeschirmte Leitung).
Der Baustein wird auf eine DIN-Normschiene aufgeschnappt. Die Anschlußklemmen, der Adressenko-
dierschalter und die Hand-Automatikschalter sind nach Abnahme des Gehäusedeckels zugängig:
• Klarsichtdeckel hochklappen, Haltenasen rechts und links nach außen drücken und Oberteil abziehen.
• Achtung! Beim Aufsetzen des Oberteiles auf geraden Sitz achten, damit sich die Position der Leucht
dioden nicht verändert.

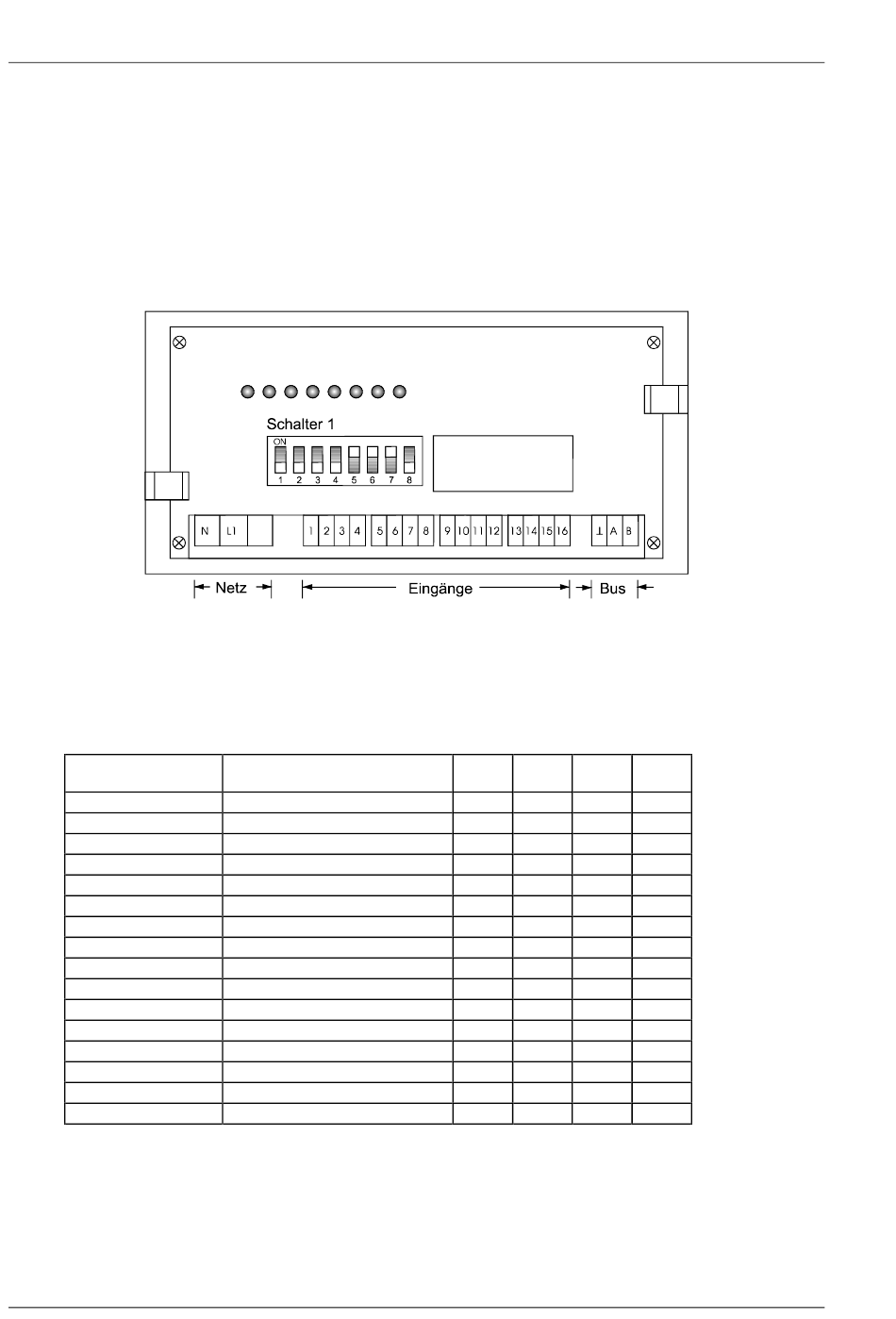

Schalter für die Busadresse: Jedem Baustein kann mit dem Schalter 1 die Busadresse entsprechend
der Stationsnummer zugewiesen werden.
• Die Schalter S 1/1 bis S 1/4 sind in Grundstellung auf on eingestellt (Station 01).
Achtung! Nach Kodierung der Bus-Adresse ist der Baustein kurz stromlos zu schalten, damit die verän-
derte Adresse vom Rechner übernommen wird.
Eingang Nr.
01 - 08
09 - 16
17 - 24
25 - 32
Seite 14
Handbuch Energiemanagementsystem MULTIMAX
Station Nr.
(Einstellung am MULTIMAX)
01
05
09
13
02
06
10
14
03
07
11
15
04
08
12
16
S 1/1
S 1/2
S 1/3
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
S 1/4
on
on
on
on
on
on
on
on
