B/MX/02874/97
Ausg. Sep00

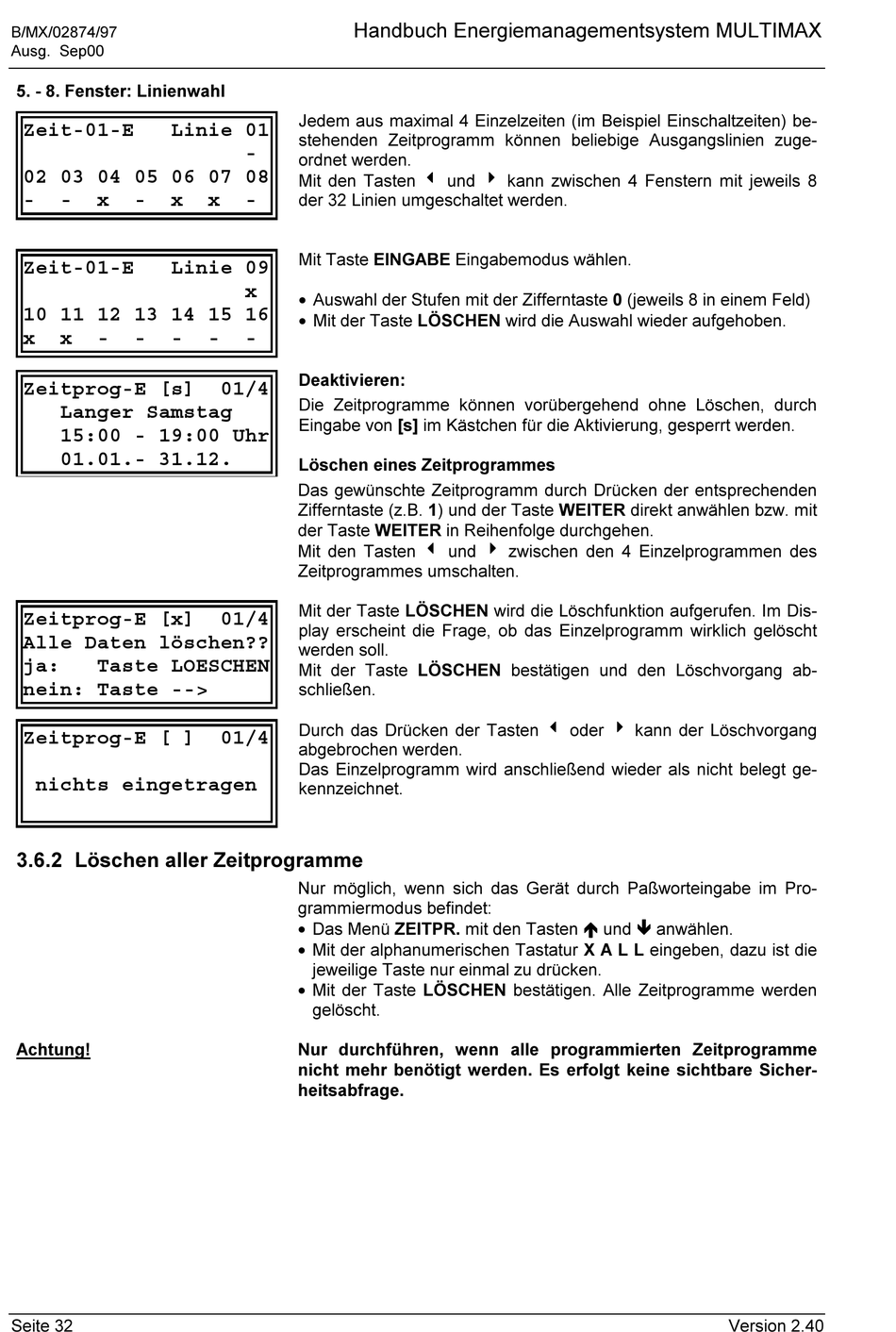

5. - 8. Fenster: Linienwahl
Zeit-01-E
Linie 01
02 03 04 05 06 07 08
-
-
x
-
x
Zeit-01-E
Linie 09
10 11 12 13 14 15 16
x
x
-
-
-
Zeitprog-E [s]
Langer Samstag
15:00 - 19:00 Uhr
01.01.- 31.12.
Zeitprog-E [x]
Alle Daten löschen??
ja:
Taste LOESCHEN
nein: Taste -->
Zeitprog-E [ ]
nichts eingetragen
3.6.2 Löschen aller Zeitprogramme
Achtung!
Seite 32
Handbuch Energiemanagementsystem MULTIMAX
Jedem aus maximal 4 Einzelzeiten (im Beispiel Einschaltzeiten) be-
stehenden Zeitprogramm können beliebige Ausgangslinien zuge-
-
ordnet werden.
Mit den Tasten ! ! ! ! und " " " " kann zwischen 4 Fenstern mit jeweils 8
x
-
der 32 Linien umgeschaltet werden.
Mit Taste EINGABE Eingabemodus wählen.
x
• Auswahl der Stufen mit der Zifferntaste 0 (jeweils 8 in einem Feld)
• Mit der Taste LÖSCHEN wird die Auswahl wieder aufgehoben.
-
-
Deaktivieren:
01/4
Die Zeitprogramme können vorübergehend ohne Löschen, durch
Eingabe von [s] im Kästchen für die Aktivierung, gesperrt werden.
Löschen eines Zeitprogrammes
Das gewünschte Zeitprogramm durch Drücken der entsprechenden
Zifferntaste (z.B. 1) und der Taste WEITER direkt anwählen bzw. mit
der Taste WEITER in Reihenfolge durchgehen.
Mit den Tasten ! ! ! ! und " " " " zwischen den 4 Einzelprogrammen des
Zeitprogrammes umschalten.
Mit der Taste LÖSCHEN wird die Löschfunktion aufgerufen. Im Dis-
01/4
play erscheint die Frage, ob das Einzelprogramm wirklich gelöscht
werden soll.
Mit der Taste LÖSCHEN bestätigen und den Löschvorgang ab-
schließen.
Durch das Drücken der Tasten ! ! ! ! oder " " " " kann der Löschvorgang
01/4
abgebrochen werden.
Das Einzelprogramm wird anschließend wieder als nicht belegt ge-
kennzeichnet.
Nur möglich, wenn sich das Gerät durch Paßworteingabe im Pro-
grammiermodus befindet:
• Das Menü ZEITPR. mit den Tasten é é é é und ê ê ê ê anwählen.
• Mit der alphanumerischen Tastatur X A L L eingeben, dazu ist die
jeweilige Taste nur einmal zu drücken.
• Mit der Taste LÖSCHEN bestätigen. Alle Zeitprogramme werden
gelöscht.
Nur durchführen, wenn alle programmierten Zeitprogramme
nicht mehr benötigt werden. Es erfolgt keine sichtbare Sicher-
heitsabfrage.
Version 2.40
