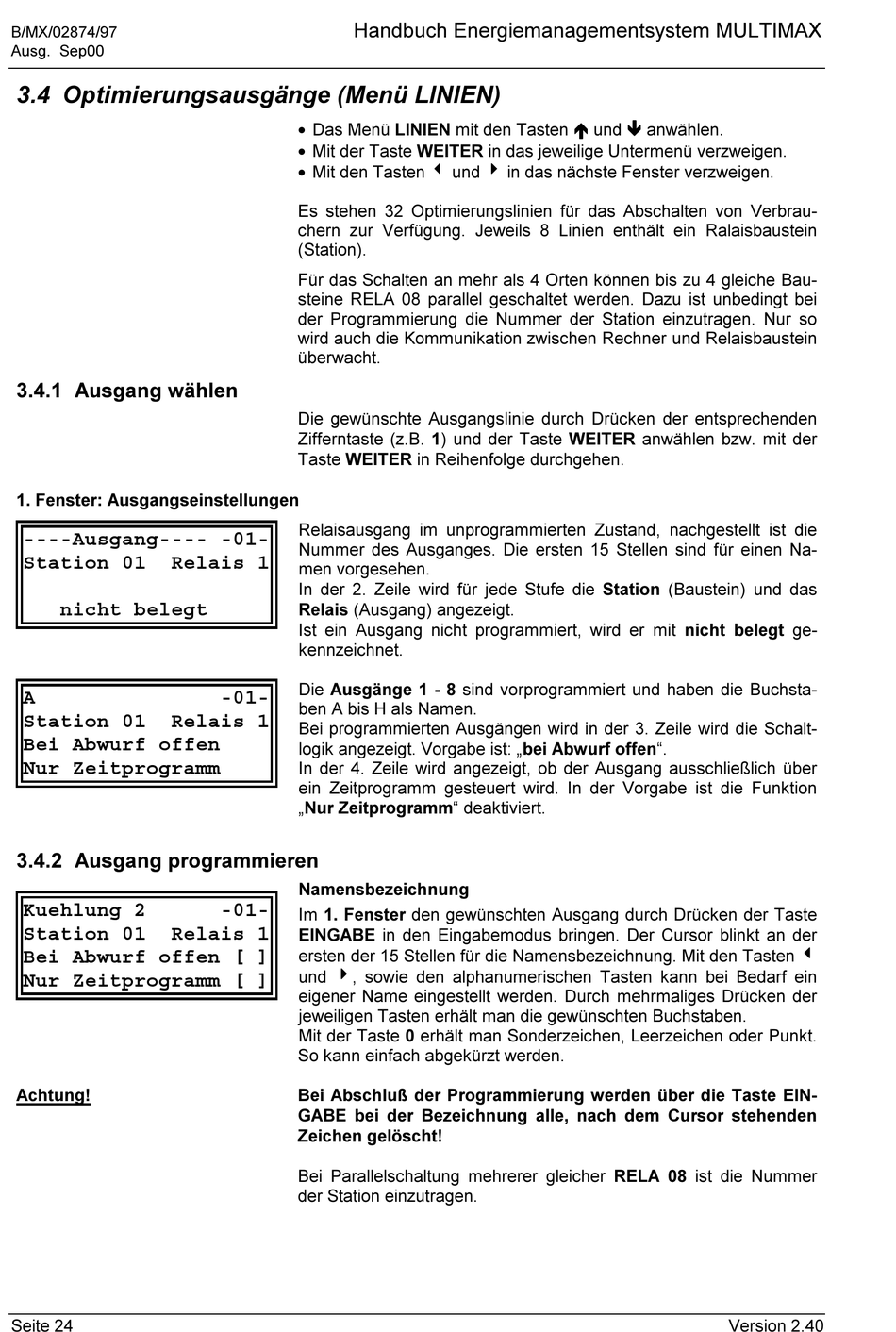

3.4 Optimierungsausgänge (Menü LINIEN)
3.4.1 Ausgang wählen
1. Fenster: Ausgangseinstellungen
----Ausgang---- -01-
Station 01
Relais 1
nicht belegt
A
Station 01
Relais 1
Bei Abwurf offen
Nur Zeitprogramm
3.4.2 Ausgang programmieren
Kuehlung 2
Station 01
Relais 1
Bei Abwurf offen [ ]
Nur Zeitprogramm [ ]
Achtung!
Seite 24
Handbuch Energiemanagementsystem MULTIMAX
• Das Menü LINIEN mit den Tasten é é é é und ê ê ê ê anwählen.
• Mit der Taste WEITER in das jeweilige Untermenü verzweigen.
• Mit den Tasten ! ! ! ! und " " " " in das nächste Fenster verzweigen.
Es stehen 32 Optimierungslinien für das Abschalten von Verbrau-
chern zur Verfügung. Jeweils 8 Linien enthält ein Ralaisbaustein
(Station).
Für das Schalten an mehr als 4 Orten können bis zu 4 gleiche Bau-
steine RELA 08 parallel geschaltet werden. Dazu ist unbedingt bei
der Programmierung die Nummer der Station einzutragen. Nur so
wird auch die Kommunikation zwischen Rechner und Relaisbaustein
überwacht.
Die gewünschte Ausgangslinie durch Drücken der entsprechenden
Zifferntaste (z.B. 1) und der Taste WEITER anwählen bzw. mit der
Taste WEITER in Reihenfolge durchgehen.
Relaisausgang im unprogrammierten Zustand, nachgestellt ist die
Nummer des Ausganges. Die ersten 15 Stellen sind für einen Na-
men vorgesehen.
In der 2. Zeile wird für jede Stufe die Station (Baustein) und das
Relais (Ausgang) angezeigt.
Ist ein Ausgang nicht programmiert, wird er mit nicht belegt ge-
kennzeichnet.
Die Ausgänge 1 - 8 sind vorprogrammiert und haben die Buchsta-
-01-
ben A bis H als Namen.
Bei programmierten Ausgängen wird in der 3. Zeile wird die Schalt-
logik angezeigt. Vorgabe ist: „bei Abwurf offen".
In der 4. Zeile wird angezeigt, ob der Ausgang ausschließlich über
ein Zeitprogramm gesteuert wird. In der Vorgabe ist die Funktion
„Nur Zeitprogramm" deaktiviert.
Namensbezeichnung
-01-
Im 1. Fenster den gewünschten Ausgang durch Drücken der Taste
EINGABE in den Eingabemodus bringen. Der Cursor blinkt an der
ersten der 15 Stellen für die Namensbezeichnung. Mit den Tasten ! ! ! !
und " " " " , sowie den alphanumerischen Tasten kann bei Bedarf ein
eigener Name eingestellt werden. Durch mehrmaliges Drücken der
jeweiligen Tasten erhält man die gewünschten Buchstaben.
Mit der Taste 0 erhält man Sonderzeichen, Leerzeichen oder Punkt.
So kann einfach abgekürzt werden.
Bei Abschluß der Programmierung werden über die Taste EIN-
GABE bei der Bezeichnung alle, nach dem Cursor stehenden
Zeichen gelöscht!
Bei Parallelschaltung mehrerer gleicher RELA 08 ist die Nummer
der Station einzutragen.
