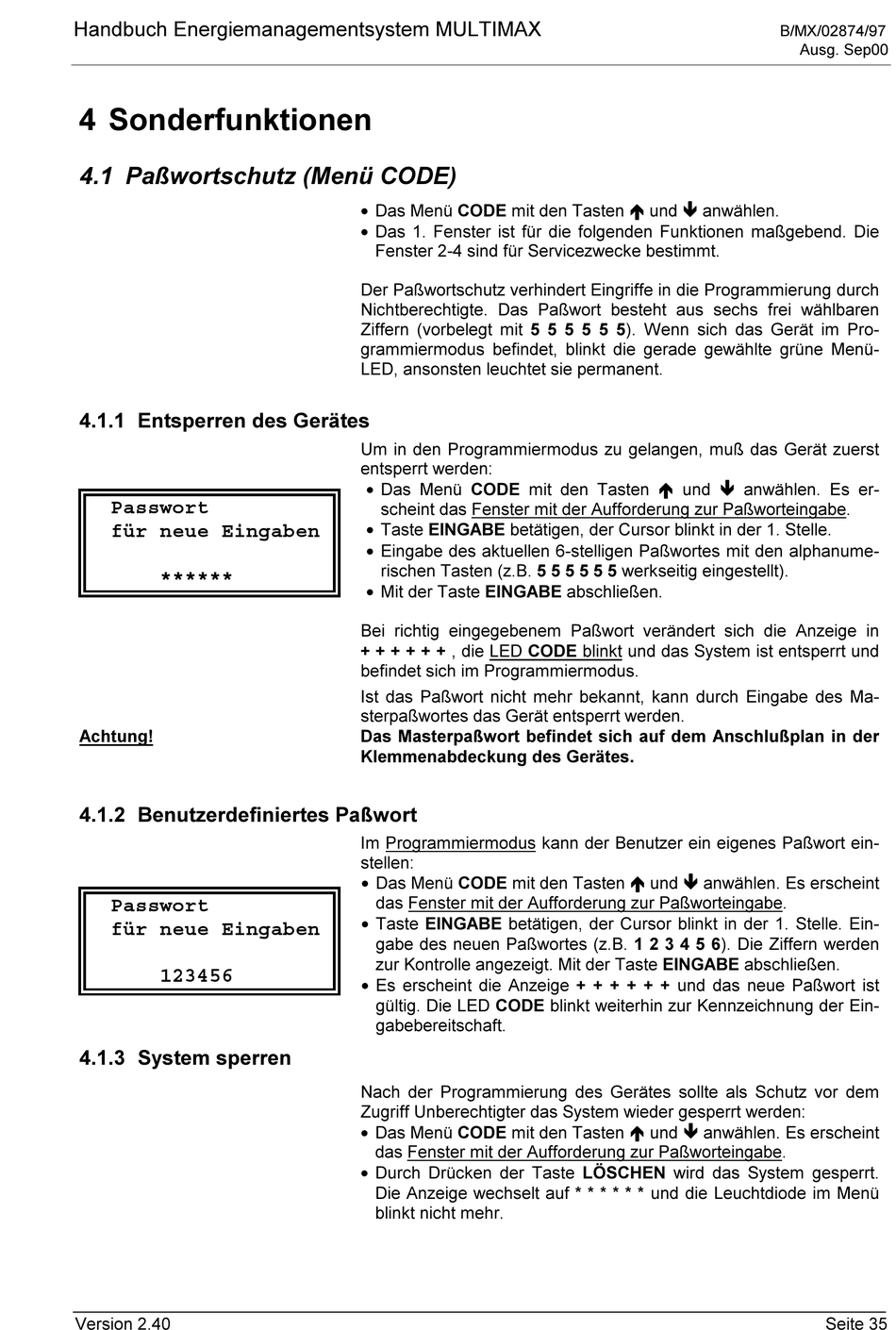

Handbuch Energiemanagementsystem MULTIMAX
4 Sonderfunktionen
4.1 Paßwortschutz (Menü CODE)
4.1.1 Entsperren des Gerätes
Passwort
für neue Eingaben
******
Achtung!
4.1.2 Benutzerdefiniertes Paßwort
Passwort
für neue Eingaben
123456
4.1.3 System sperren
Version 2.40
• Das Menü CODE mit den Tasten é é é é und ê ê ê ê anwählen.
• Das 1. Fenster ist für die folgenden Funktionen maßgebend. Die
Fenster 2-4 sind für Servicezwecke bestimmt.
Der Paßwortschutz verhindert Eingriffe in die Programmierung durch
Nichtberechtigte. Das Paßwort besteht aus sechs frei wählbaren
Ziffern (vorbelegt mit 5 5 5 5 5 5). Wenn sich das Gerät im Pro-
grammiermodus befindet, blinkt die gerade gewählte grüne Menü-
LED, ansonsten leuchtet sie permanent.
Um in den Programmiermodus zu gelangen, muß das Gerät zuerst
entsperrt werden:
• Das Menü CODE mit den Tasten é é é é und ê ê ê ê anwählen. Es er-
scheint das Fenster mit der Aufforderung zur Paßworteingabe.
• Taste EINGABE betätigen, der Cursor blinkt in der 1. Stelle.
• Eingabe des aktuellen 6-stelligen Paßwortes mit den alphanume-
rischen Tasten (z.B. 5 5 5 5 5 5 werkseitig eingestellt).
• Mit der Taste EINGABE abschließen.
Bei richtig eingegebenem Paßwort verändert sich die Anzeige in
+ + + + + + , die LED CODE blinkt und das System ist entsperrt und
befindet sich im Programmiermodus.
Ist das Paßwort nicht mehr bekannt, kann durch Eingabe des Ma-
sterpaßwortes das Gerät entsperrt werden.
Das Masterpaßwort befindet sich auf dem Anschlußplan in der
Klemmenabdeckung des Gerätes.
Im Programmiermodus kann der Benutzer ein eigenes Paßwort ein-
stellen:
• Das Menü CODE mit den Tasten é é é é und ê ê ê ê anwählen. Es erscheint
das Fenster mit der Aufforderung zur Paßworteingabe.
• Taste EINGABE betätigen, der Cursor blinkt in der 1. Stelle. Ein-
gabe des neuen Paßwortes (z.B. 1 2 3 4 5 6). Die Ziffern werden
zur Kontrolle angezeigt. Mit der Taste EINGABE abschließen.
• Es erscheint die Anzeige + + + + + + und das neue Paßwort ist
gültig. Die LED CODE blinkt weiterhin zur Kennzeichnung der Ein-
gabebereitschaft.
Nach der Programmierung des Gerätes sollte als Schutz vor dem
Zugriff Unberechtigter das System wieder gesperrt werden:
• Das Menü CODE mit den Tasten é é é é und ê ê ê ê anwählen. Es erscheint
das Fenster mit der Aufforderung zur Paßworteingabe.
• Durch Drücken der Taste LÖSCHEN wird das System gesperrt.
Die Anzeige wechselt auf * * * * * * und die Leuchtdiode im Menü
blinkt nicht mehr.
B/MX/02874/97
Ausg. Sep00
Seite 35
