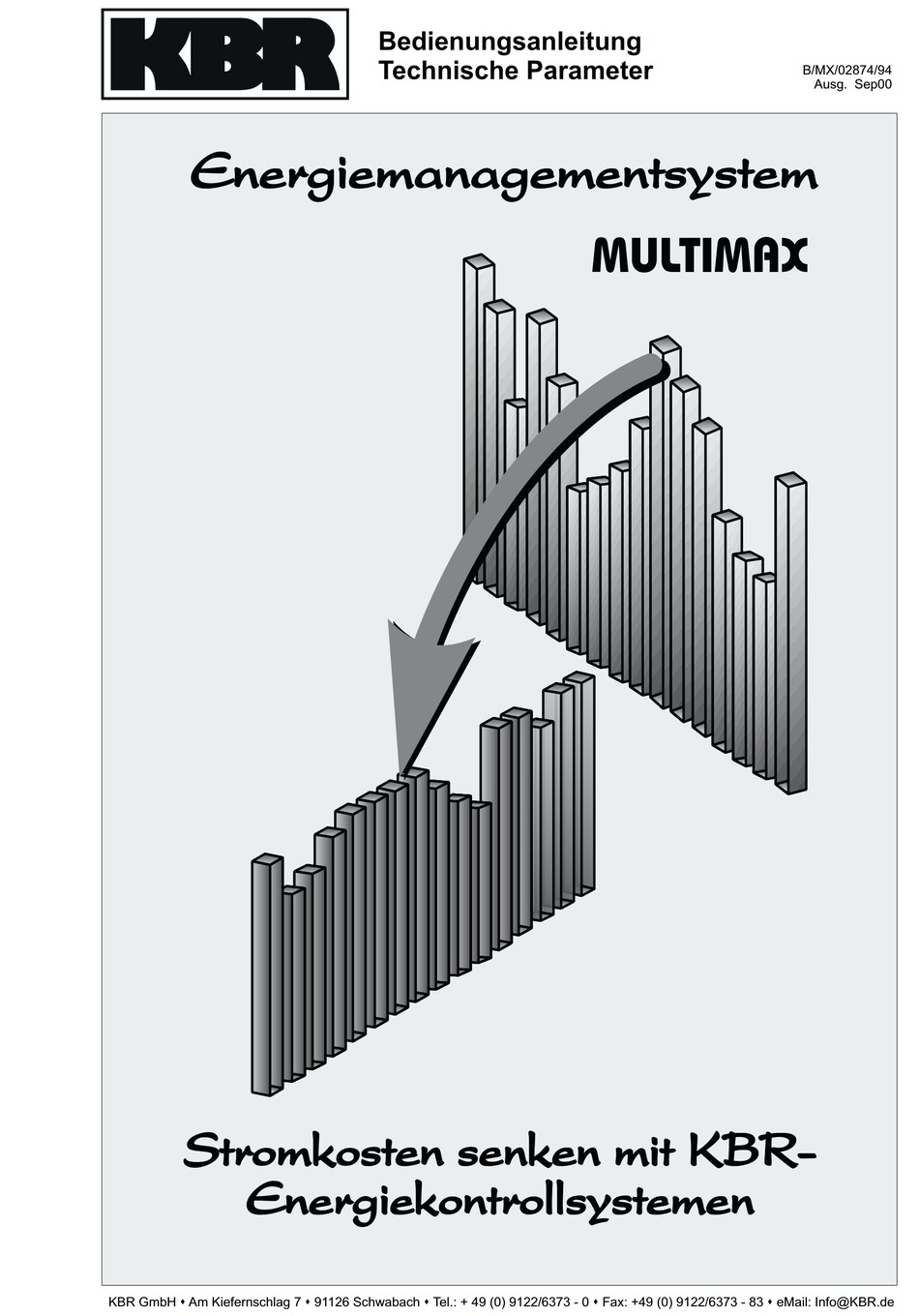

- Seite 1 Bedienungsanleitung Technische Parameter B/MX/02874/94 Ausg. Sep00 Energiemanagementsystem MULTIMAX KBR GmbH Am Kiefernschlag 7 91126 Schwabach Tel.: + 49 (0) 9122/6373 - 0 Fax: +49 (0) 9122/6373 - 83 eMail: Info@KBR.de...
-
Seite 2: Hinweis Für Den Anwender
B/MX/02874/97 Ausg. Sep00 Hinweis für den Anwender Das Ihnen gelieferte Energiekontrollsystem ist ein KBR-Qualitätserzeugnis. Es werden nur Bauteile hoher Zuverlässigkeit und bester Qualität eingesetzt. Jedes Ge- rät wird vor seiner Auslieferung einem Langzeittest und die Baugruppen werden vor ih- rer Montage einer Hochtemperaturprüfung unterzogen. -
Seite 3: Inhaltsverzeichnis
Installation des Energiemanagementsystems................... 9 2.1 Montage des Gerätes........................9 2.2 Anschlüsse ............................9 2.3 Anschlußplan MULTIMAX......................11 2.4 Relaisbaustein RELA 08 (neue Bauform) ..................12 2.5 Relaisbaustein RELA 08 (alte Bauform) ..................13 2.6 Relaisbaustein RELE 08 (neue Bauform) ..................14 2.7 Relaisbaustein RELE 08 (alte Bauform) .................. - Seite 4 10.2 Geräteausführungen MULTIMAX.................... 51 10.2.1 MULTIMAX 0/0 - KW, Gerät im Kunststoffwandgehäuse..........51 10.2.2 MULTIMAX 0/0 - SG, Gerät im Stahlblechwandgehäuse..........52 10.2.3 MULTIMAX 0/0 - 19", Gerät im 19" - Einschub..............52 10.3 Relaisbaustein RELA 08......................52 10.4 Relaisbaustein RELE 08......................52 Anhang............................
-
Seite 5: Wirkungsweise Des Gerätes
Relaisbausteine Bedarfsmeldeeingänge kann in die Optimierungshandlungen des MULTIMAX eingegriffen werden. Jeweils 8 Bedarfsmeldeeingänge enthält ein über die Busleitung mit dem MULTIMAX verbundener Eingangsbaustein RELE 08. (Ausführung für potentialfreie Kontakte oder für 230 V). Rückmeldungen können sein: • Änderung einer oder mehrerer Verbraucherprioritäten bedingt durch veränderten Betriebsablauf,... - Seite 6 Handbuch Energiemanagementsystem MULTIMAX B/MX/02874/97 Ausg. Sep00 Leistungsmessung über Ar- Das frei programmierbare Energiemanagementsystem kann an alle beitsimpulse des EVU EVU-Bedingungen angepaßt werden. Es benötigt als Leistungs- kenngröße energieproportionale Arbeitsimpulse, die entweder vom EVU zur Verfügung gestellt werden oder mit einem Impulsgeber- zähler oder A/D-Wandler selbst erzeugt werden können.
- Seite 7 Wahrscheinlichkeitsberechnung, unter Berück- sichtigung der zur Verfügung stehenden Korrekturleistung, den an- zunehmenden weiteren Leistungsbezug in jeder Meßperiode. Das Energiemanagementsystem MULTIMAX greift äußerst schonend in den Energieverbrauch ein und vermeidet unnötige Abschaltungen unter Berücksichtigung der programmierten Eigenschaften der an- geschlossenen Verbraucher: •...
- Seite 8 Optimierung zur Verfügung steht. Dies ist ein innerbe- trieblicher Erfahrungswert, der meist zwischen 60% und 90% liegt. Langzeitspeicher Das Energiemanagementsystem MULTIMAX verfügt über einen batteriegepufferten Langzeitspeicher. Folgende Speicherwerte kön- nen über das Menü oder über einen Drucker ausgelesen werden: • Meßperiodenwerte für 32 Tage, •...
- Seite 9 Gerät verbunden (für größere Entfernungen umstell- bar auf eine Schnittstelle RS 485). Option Modemanschluß Als Option kann die Verbindung des MULTIMAX mit dem PC über ein Modem erfolgen. So können z.B. von einer Zentrale aus, mehre- re Betriebe, Kaufhäuser oder Märkte abgefragt, verglichen und bei Bedarf umprogrammiert werden.
-
Seite 10: Installation Des Energiemanagementsystems
Rückstellzeit nicht. • Potentialfreier Kontakt: Belastung maximal 15 mA, • Entkopplung des Impulsausganges des EVU vom Maximum- wächter ist mit dem KBR-Koppelrelais ME 5201 möglich. Klemmen 7 bis 10: Arbeitsimpulse für 2 Zähler über eine abgeschirmte Leitung (Pola- rität beachten). - Seite 11 • Geräteoberteil öffnen (Kunststoffwandgehäuse) oder Frontplatte abschrauben (19" - Variante). • Schnittstellenkarte herausziehen und die Brücken nach Plan um- stecken. Ein Spezialkabel für den PC-Anschluß (D-SUB 25) ist bei KBR er- hältlich. Klemme 23 bis 25: Druckeranschluß RS 232. Anschluß eines Matrixdruckers mit seri- ellem Eingang.
-
Seite 12: Anschlußplan Multimax
Handbuch Energiemanagementsystem MULTIMAX B/MX/02874/97 Ausg. Sep00 2.3 Anschlußplan MULTIMAX Version 2.40 Seite 11... -
Seite 13: Relaisbaustein Rela 08 (Neue Bauform)
Handbuch Energiemanagementsystem MULTIMAX B/MX/02874/97 Ausg. Sep00 2.4 Relaisbaustein RELA 08 (neue Bauform) Jeder Relaisbaustein RELA 08 enthält 8 Relais zum Abschalten der Verbraucher. Die Kommunikation mit dem Hauptgerät erfolgt über die Busschnittstelle RS 485 (dreiadrige abgeschirmte Leitung). Der Baustein wird auf eine DIN-Normschiene aufgeschnappt. Die Anschlußklemmen, der Adressenko- dierschalter und die Hand-Automatikschalter sind nach Abnahme des Gehäusedeckels zugängig:... -
Seite 14: Relaisbaustein Rela 08 (Alte Bauform)
Handbuch Energiemanagementsystem MULTIMAX B/MX/02874/97 Ausg. Sep00 2.5 Relaisbaustein RELA 08 (alte Bauform) Für den Relaisbaustein RELA 08 wird ein neues Modul eingesetzt. Die Einstellung der Busadresse ist gegenüber der alten Bauform geändert. Jeder Relaisbaustein RELA 08 enthält 8 Relais zum Abschalten der Verbraucher. Die Kommunikation mit dem Hauptgerät erfolgt über die Busschnittstelle RS 485 (dreiadrige abgeschirmte Leitung). -
Seite 15: Relaisbaustein Rele 08 (Neue Bauform)
Handbuch Energiemanagementsystem MULTIMAX B/MX/02874/97 Ausg. Sep00 2.6 Relaisbaustein RELE 08 (neue Bauform) Jeder Relaisbaustein RELE 08 enthält 8 Eingänge zur Erfassung von Bedarfsmeldungen. Die Kommuni- kation mit dem Hauptgerät erfolgt über die Busschnittstelle RS 485 (dreiadrige abgeschirmte Leitung). Der Baustein wird auf eine DIN-Normschiene aufgeschnappt. Die Anschlußklemmen, der Adressenko- dierschalter und die Hand-Automatikschalter sind nach Abnahme des Gehäusedeckels zugängig:... -
Seite 16: Relaisbaustein Rele 08 (Alte Bauform)
Handbuch Energiemanagementsystem MULTIMAX B/MX/02874/97 Ausg. Sep00 2.7 Relaisbaustein RELE 08 (alte Bauform) Jeder Relaisbaustein RELE 08 enthält 8 Eingänge zur Erfassung von Bedarfsmeldungen. Die Kommuni- kation mit dem Hauptgerät erfolgt über den Bus RS 485 (dreiadrige abgeschirmte Leitung). Der Baustein wird auf eine DIN-Normschiene aufgeschnappt. Die Anschlußklemmen, der Adressenko- dierschalter und die Hand-Automatikschalter sind nach Abnahme des Gehäusedeckels zugängig:... -
Seite 17: Anzeigeteil Des Gerätes
Handbuch Energiemanagementsystem MULTIMAX B/MX/02874/97 Ausg. Sep00 2.8 Anzeigeteil des Gerätes 1) LCD-Display: Anzeige programmierter und gespeicherter Daten, 4 Zeilen mit je 20 Zeichen. 2) 32 grüne LED: Anzeige der Schaltzustände der Optimierungslinien. - LED an, Verbraucher ist eingeschaltet. 3) 4 grüne LED: Anzeige des aktiven Sollwertes. -
Seite 18: Bedienteil Des Gerätes
Handbuch Energiemanagementsystem MULTIMAX B/MX/02874/97 Ausg. Sep00 2.9 Bedienteil des Gerätes 7) Alphanumerische Tasten: Dateneingabe bei der Programmierung. 8) 13 grüne LED: Anzeige der gewählten Funktion. - LED blinkt, Eingabemodus ist aktiv. 9) Senkrechte Pfeiltasten: Anwahl des gewünschten Funktionsmenüs. 10) Taste LÖSCHEN: Entfernen programmierter Daten. -
Seite 19: Programmierung Des Systems
Handbuch Energiemanagementsystem MULTIMAX B/MX/02874/97 Ausg. Sep00 3 Programmierung des Systems 3.1 Analyse der Anlage Nach Analyse der vorhandenen Anlagen und Geräte wird ein Sche- ma festgelegt, nach dem bestimmte Energieverbraucher ab- und zugeschaltet werden können: • Vorrangig Anlagen, die nicht unmittelbar der Sicherheit des Betrie- bes dienen oder zur Aufrechterhaltung der laufenden Produktion nötig sind. -
Seite 20: Geräteparameter (Menü Evu)
Handbuch Energiemanagementsystem MULTIMAX B/MX/02874/97 Ausg. Sep00 3.3 Geräteparameter (Menü EVU) • Das Menü EVU mit den Tasten é é é é und ê ê ê ê anwählen. • Mit der Taste WEITER in das jeweilige Untermenü verzweigen. • Mit den Tasten ! ! ! ! und " " " " in das nächste Fenster verzweigen. - Seite 21 Handbuch Energiemanagementsystem MULTIMAX B/MX/02874/97 Ausg. Sep00 Zählerausfall Zeit in Sekunden, in der ein Ausfall des EVU-Zählimpulses toleriert wird. Bei Überschreitung dieser Zeit wird über den Störmeldekon- takt ein Alarm ausgelöst. Eingabe 3-stellig bis 999 Sekunden, z.B. 30 Sekunden (Vorgabe 20 Sekunden).
-
Seite 22: Zählerparameter (Untermenü 2)
Handbuch Energiemanagementsystem MULTIMAX B/MX/02874/97 Ausg. Sep00 8. Fenster: Laufzeit Startzeitpunkt für alle Linien Die Laufzeit/Tag Beginn der programmierten Mindestlaufzeiten pro Tag, z.B. für Fil- für alle Linien terpumpenanlagen in Bädern. Die genaue Laufzeit für jeden Ver- wird gezählt braucher wird im Menü LINIEN festgelegt. -
Seite 23: Leistungssollwerte (Untermenü 3)
B/MX/02874/97 Ausg. Sep00 3.3.3 Leistungssollwerte (Untermenü 3) 1. Fenster: Sollwerte Sollwert P1=10000 kW Leistungswert, auf den MULTIMAX begrenzen soll. Der aktive Soll- auf den 5000 kW wert wird durch das Gleichheitszeichen " = " angezeigt. Eingabe 5- begrenzt P3 5000 kW stellig, z.B. -
Seite 24: Sollwerte P5 Und P6 (Untermenü 4)
Handbuch Energiemanagementsystem MULTIMAX B/MX/02874/97 Ausg. Sep00 Störmeldung ausschalten Bei Überschreitung des eingestellten Sollwertes erfolgt eine Stör- meldung. Die Meldung und der Störmeldekontakt werden ausgelöst, wenn die kumulierte Leistung den Sollwert erreicht hat. So kann über den Störmeldekontakt eine Notabschaltung aktiviert werden. -
Seite 25: Optimierungsausgänge (Menü Linien)
Handbuch Energiemanagementsystem MULTIMAX B/MX/02874/97 Ausg. Sep00 3.4 Optimierungsausgänge (Menü LINIEN) • Das Menü LINIEN mit den Tasten é é é é und ê ê ê ê anwählen. • Mit der Taste WEITER in das jeweilige Untermenü verzweigen. • Mit den Tasten ! ! ! ! und " " " " in das nächste Fenster verzweigen. - Seite 26 Handbuch Energiemanagementsystem MULTIMAX B/MX/02874/97 Ausg. Sep00 Schaltlogik Kuehlung 2 -01- Für den Lastabwurf kann der Relaiskontakt als Öffner oder Schlie- Station 01 Relais 1 ßer programmiert werden. Zum Ändern der Schaltlogik die Tasten Bei Abwurf offen [x] WEITER, ! ! ! ! oder " " " " solange drücken, bis der Cursor innerhalb der Nur Zeitprogramm [ ] eckigen Klammern in der 3.
- Seite 27 Handbuch Energiemanagementsystem MULTIMAX B/MX/02874/97 Ausg. Sep00 • Verbraucher mit gleicher Priorität werden im Kreis geschaltet. Bei 32 Ausgangslinien können bis zu 16 Kreise gebildet werden. • Rang 00 schaltet den Ausgang ganz ab, im Display für die Schalt- zustandsanzeige mit A gekennzeichnet.
- Seite 28 Handbuch Energiemanagementsystem MULTIMAX B/MX/02874/97 Ausg. Sep00 5. Fenster: Schaltzeiten Minimale Einschaltzeit (min. An-Zeit) Kuehlung 2 -01- Mit dieser Zeit wird eine Mindestlaufzeit nach Wiederzuschaltung min.An-Zeit: 3.0Min definiert. Während dieser Zeit kann der Verbraucher nicht abge- min.Ab-Zeit: worfen werden. Die Eingabe erfolgt 3-stellig mit einer Nachkomma- max.Ab-Zeit:...
-
Seite 29: Ausgang Kopieren
Handbuch Energiemanagementsystem MULTIMAX B/MX/02874/97 Ausg. Sep00 Start der Betriebszeitzählung Kuehlung 2 -01- Nach Ablauf der vorgegebenen Betriebsstunden kann die Zählung Betriebszeitzählung- der Betriebsstunden mit der Taste EINGABE neu gestartet werden. Neustart ? Ein Abbruch erfolgt mit jeder anderen Taste. ja = EINGABE-Taste Achtung! Die Überwachung der Betriebsstunden ist nur sinnvoll, wenn... - Seite 30 Handbuch Energiemanagementsystem MULTIMAX B/MX/02874/97 Ausg. Sep00 2. Fenster: Legende der wichtigsten Zustände O Optimierbarer Ausgang eingeschaltet O,o= optimierbar o Optimierbarer Ausgang abgeschaltet X,x= naechster X Nächste schaltende Stufe eingeschaltet N,n= nicht optimierb x Nächste schaltende Stufe abgeschaltet T,t= Zeitprogramm N Nicht optimierbarer Ausgang...
-
Seite 31: Zeitprogramme Für Ausgänge (Menü Zeitpr.)
Handbuch Energiemanagementsystem MULTIMAX B/MX/02874/97 Ausg. Sep00 6. Fenster: Rangfolge der Linien Anzeige der aktuellen Zustände und Rangfolgen Rangfolge der Linien In diesem Fenster wird die aktuelle Rangfolgeneinteilung angezeigt. 04 03 02 01 Legende für die Zustände siehe vorhergehende Seite. Rang=... - Seite 32 Handbuch Energiemanagementsystem MULTIMAX B/MX/02874/97 Ausg. Sep00 • Ausschaltprogramm, täglich: Es werden täglich wiederholend Ver- braucher ausgeschaltet. Außerhalb der Ausschaltzeiten wird der Schaltzustand optimierbarer Verbraucher von der Optimierung be- stimmt. Reine Zeitschaltkanäle werden dagegen eingeschaltet. • Ein- und Ausschaltprogramme, Feiertag + Urlaub: Sonderpro- gramme, die nur im gewählten Zeitbereich aktiv sind und höchste...
-
Seite 33: Löschen Aller Zeitprogramme
Handbuch Energiemanagementsystem MULTIMAX B/MX/02874/97 Ausg. Sep00 5. - 8. Fenster: Linienwahl Jedem aus maximal 4 Einzelzeiten (im Beispiel Einschaltzeiten) be- Zeit-01-E Linie 01 stehenden Zeitprogramm können beliebige Ausgangslinien zuge- ordnet werden. 02 03 04 05 06 07 08 Mit den Tasten ! ! ! ! und " " " " kann zwischen 4 Fenstern mit jeweils 8 der 32 Linien umgeschaltet werden. -
Seite 34: Bedarfsmeldeeingänge (Menü Eingang)
Relais 1 den. Die zugehörige Station ist hier einzutragen. Meldung im Speicher ablegen Im MULTIMAX steht ein Langzeitspeicher für 1000 Eingangsmel- dungen zur Verfügung. Die Speicherfunktion sollte nur für wichtige Meldungen aktiviert werden. 2. - 5. Fenster: Rangfolge In 4 Fenstern kann über die Bedarfsmeldeeingänge die Rangfolge E01 Ausg 01 02 03 04 der Ausgänge umgestellt werden:... -
Seite 35: Sollwerte Max 1 - 6 (Untermenü 2)
Handbuch Energiemanagementsystem MULTIMAX B/MX/02874/97 Ausg. Sep00 3.7.2 Sollwerte MAX 1 - 6 (Untermenü 2) Die einzelnen Sollwerte können als virtuelle Meldeeingänge verwen- det werden. Bei Umschaltung auf einen anderen Sollwert können die Prioritäten für die Abschaltung der Verbraucher festgelegt werden. -
Seite 36: Sonderfunktionen
Handbuch Energiemanagementsystem MULTIMAX B/MX/02874/97 Ausg. Sep00 4 Sonderfunktionen 4.1 Paßwortschutz (Menü CODE) • Das Menü CODE mit den Tasten é é é é und ê ê ê ê anwählen. • Das 1. Fenster ist für die folgenden Funktionen maßgebend. Die Fenster 2-4 sind für Servicezwecke bestimmt. -
Seite 37: Löschen Aller Systemdaten Und Speicherinhalte
Handbuch Energiemanagementsystem MULTIMAX B/MX/02874/97 Ausg. Sep00 4.1.4 Löschen aller Systemdaten und Speicherinhalte In manchen Fällen ist es notwendig, alle System- und Speicherdaten zu löschen (z.B. bei Neuanlage eines Gerätes). Dabei erfolgt eine Voreinstellung des Systems. Achtung! Ein Systemreset ist nur möglich, wenn sich das Gerät durch Paßworteingabe im Programmiermodus befindet. -
Seite 38: Weitere Sonderfunktionen (Menü Sonder)
Antenne aktiviert. Der Anschluß wird im Abschnitt 11.4 beschrie- - Sonderfunktion - ben. DCF77-Antenne • MULTIMAX besitzt einen Ausgang (Klemme 11 und 12) zur Syn- Hauptuhr-Ausgang [ ] chronisation von Nebenuhren. Der Minutentakt wird als potential- Nebenuhr-Eingang [ ] freier Kontakt zur Verfügung gestellt und muß gegebenenfalls an das Nebenuhrensystem angepaßt werden. -
Seite 39: Trendanzeige Und Meldungen
Handbuch Energiemanagementsystem MULTIMAX B/MX/02874/97 Ausg. Sep00 5 Trendanzeige und Meldungen 5.1 Trendanzeigen (Menü TREND) • Das Menü TREND mit den Tasten é é é é und ê ê ê ê anwählen. • Mit den Tasten ! ! ! ! und " " " " in das nächste Fenster verzweigen. -
Seite 40: Meldungen (Menü Meldung)
Handbuch Energiemanagementsystem MULTIMAX B/MX/02874/97 Ausg. Sep00 P_Tag Höchstwert des aktuellen Tages. P_Monat Höchstwert des aktuellen Monats. Die angezeigten Tages- und Monatshöchstwerte beziehen sich im- mer auf den zur Zeit aktuellen Sollwert (z.B. MAX 1). 4. Fenster: Meßperiodenneustart Mit dieser Funktion kann die Meßperiode von Hand synchronisiert Meßperiode-Neustart? -
Seite 41: Aktive Meldungen (Untermenü 3)
Handbuch Energiemanagementsystem MULTIMAX B/MX/02874/97 Ausg. Sep00 5.2.3 Aktive Meldungen (Untermenü 3) Hier wird der Verursacher von aktiven Meldungen bzw. Störungen angezeigt. Ein x vor dem Namen kennzeichnet den Verursacher. akt.Meldung - Spg x Zähler - EVU Folgende Quellen werden erfaßt:... -
Seite 42: Langzeitspeicher
Handbuch Energiemanagementsystem MULTIMAX B/MX/02874/97 Ausg. Sep00 6 Langzeitspeicher Das Energiemanagementsystem MULTIMAX verfügt über einen umfangreichen Langzeitspeicher für: • Monatshöchstwerte für jeden aktiven Sollwert (MAX 1 bis MAX 6) für 12 Monate. • Tageshöchstwerte für jeden aktiven Sollwert (MAX 1 bis MAX 6) für 180 Tage. -
Seite 43: Löschen Der Speicherwerte
Handbuch Energiemanagementsystem MULTIMAX B/MX/02874/97 Ausg. Sep00 6.1.4 Löschen der Speicherwerte Nur möglich, wenn sich das Gerät durch Paßworteingabe im Pro- grammiermodus befindet: • Das Menü SPEICHER mit den Tasten é é é é und ê ê ê ê anwählen. • Mit der alphanumerischen Tastatur X A L L eingeben, dazu ist die jeweilige Taste nur einmal zu drücken. -
Seite 44: Druckfunktionen
Handbuch Energiemanagementsystem MULTIMAX B/MX/02874/97 Ausg. Sep00 7 Druckfunktionen Mit dem Energiemanagementsystem MULTIMAX lassen sich fol- gende Druckfunktionen realisieren: 1. Protokollierung der Ereignisse im Online Betrieb. 2. Ausdruck der programmierten Parameter. 3. Ausdruck des Langzeitspeichers. 7.1 Druckeranschluß Vor Ausführung der Druckfunktionen ist der gewünschte Drucker anzuschließen und am Gerät im Menü... -
Seite 45: Druckersteuerung (Menü Druck)
Handbuch Energiemanagementsystem MULTIMAX B/MX/02874/97 Ausg. Sep00 Papierwechsel MX-PD Eine Rolle Papier reicht in der Protokollart ohne Ausgabe von Schalthandlungen etwa 2 Monate. Das Ende der Rolle wird durch einen roten Farbstreifen am Papier- rand gemeldet. Dann sollte eine neue Papierrolle eingelegt werden: •... -
Seite 46: Systemwerte (Untermenü 2)
Handbuch Energiemanagementsystem MULTIMAX B/MX/02874/97 Ausg. Sep00 7.2.2 Systemwerte (Untermenü 2) 1. Fenster: Status Mit der Taste LÖSCHEN kann der jeweilige Ausdruck abgebrochen Druckerausgabe werden! Die eingestellten Optionen werden dann ebenfalls gelöscht. [ System-Werte ] Abbruch=LÖSCHEN Die Einstellungen für den Ausdruck und der Start des Druckvorgan- Taste WEITER oder ->... -
Seite 47: Langzeitspeicher (Untermenü 4)
Handbuch Energiemanagementsystem MULTIMAX B/MX/02874/97 Ausg. Sep00 7.2.4 Langzeitspeicher (Untermenü 4) 1. Fenster: Einstellungen löschen Mit der Taste LÖSCHEN kann der jeweilige Ausdruck abgebrochen Druckerausgabe werden! Die eingestellten Optionen werden dann ebenfalls gelöscht. Speicher Abbruch=LÖSCHEN Die Einstellungen für den Ausdruck und der Start des Druckvorgan- ges erfolgen in den nächsten Fenstern. -
Seite 48: Druckerauswahl (Untermenü 5)
Der Drucker dient zur Dokumentation: • Protokollierung der Ereignisse im Online Betrieb. • Ausdruck der programmierten Parameter. • Ausdruck des Langzeitspeichers. Die Daten werden vom MULTIMAX über die serielle Schnittstelle RS 232 an den Drucker weitergeleitet. Papieraufwickler PAW Druckerauswahl Wird ein als Option erhältlicher Papieraufwickler verwendet, so muß... -
Seite 49: Optionen
• Die Kommunikation erfolgt mit 9600 Baud. 8.1.2 Anschluß über Feldbus Bei größeren Entfernungen zum PC (z.B. MULTIMAX in der Trafo- station und PC im Büro) muß die Übertragung über die Schnittstelle RS 485 erfolgen. Die Schnittstelle ist auf der Schnittstellenkarte auf RS 485 umsteckbar. -
Seite 50: Analogschnittstelle
8.6 Funkuhr Das Antennenmodul MX-FU enthält eine Funkuhr (Empfänger). MX- FU empfängt die Funksignale der Atom-Uhr-Sendestation Offenbach und verarbeitet sie zu Sekundenpulsen für MULTIMAX. Somit wird ein praktisch 100%-iger Gleichlauf des MULTIMAX mit der Atom- Uhr (Normzeit) erreicht. • Funkuhrmodul, Typ MX-FU Version 2.40... -
Seite 51: Schutz Vor Überspannungen
Handbuch Energiemanagementsystem MULTIMAX B/MX/02874/97 Ausg. Sep00 9 Schutz vor Überspannungen Wir empfehlen den Einbau von Überspannungsschutzmaßnahmen zur Vermeidung von Schäden an un- seren hochwertigen elektronischen Geräten. Geschützt werden sollten Steuerspannungseingänge und Busleitungen bei Bedarf (größere Entfernungen zu den Unterstationen). Besteht bei der Busleitungsverle- gung Blitzgefährdung, muß... -
Seite 52: Technische Daten
Störfestigkeit, Klasse 3 nach IEC 801 -Zertifizierung geprüft nach EN 61010, EN 50081 und EN 50082 10.2 Geräteausführungen MULTIMAX 10.2.1 MULTIMAX 0/0 - KW, Gerät im Kunststoffwandgehäuse Gehäuse: Kunststoffwandgehäuse Abmessungen (H x B x T): 225 x 338 x 240 mm... -
Seite 53: Multimax 0/0 - Sg, Gerät Im Stahlblechwandgehäuse
Druckerkabel (Zubehör): MX-KAB3/25 Anschlußplan: Abschnitt 2.3 -Zertifizierung geprüft nach EN 61010, EN 50081 und EN 50082 10.2.3 MULTIMAX 0/0 - 19", Gerät im 19" - Einschub Gehäuse: 19" - Einschub Abmessungen 19": 3 HE, 84 TE, 220 mm tief Schutzart: Klasse I, IP 00 Druckeranschluß:... -
Seite 54: Anhang
Handbuch Energiemanagementsystem MULTIMAX B/MX/02874/97 Ausg. Sep00 11 Anhang 11.1 Fehlermeldungen Fehlermeldung am Display Bedeutung Alarmauslösung Zaehlereingang fehlt Der Zählerimpuls fehlt länger als die programmierte Überwachungszeit Zaehler wieder da Der Zählerimpuls ist wieder vorhanden EVU-SYNCHR. fehlt Der Synchronimpuls fehlt länger als 36 Stunden... -
Seite 55: Unterstation Ebat 02
Handbuch Energiemanagementsystem MULTIMAX B/MX/02874/97 Ausg. Sep00 11.2 Unterstation EBAT 02 Für die Optimierung thermoelektrischer Verbraucher (Küchenverbraucher) wurde eine spezielle Untersta- tion EBAT 02 entwickelt. Die Kommunikation mit dem Hauptgerät erfolgt über die Busschnittstelle RS 485 (dreiadrige abgeschirmte Leitung). Der Baustein wird auf eine DIN-Normschiene aufgeschnappt. Die Anschlußklemmen, der Adressenko- dierschalter und die Hand-Automatikschalter sind nach Abnahme des Gehäusedeckels zugängig:... - Seite 56 Handbuch Energiemanagementsystem MULTIMAX B/MX/02874/97 Ausg. Sep00 Einstellung der Betriebsart Funktion S 1/1 S 1/3 Klemme 1 Klemme 2 Optimierung in der Hochheizpha- Geräteschalter Thermostaten- se zugelassen (Voreinstellung) schalter Optimierung in der Hochheizpha- Geräteschalter Thermostaten- se gesperrt schalter Optimierung nur in der Hochheiz-...
-
Seite 57: Relaisbaustein Rele 08-Ess
Handbuch Energiemanagementsystem MULTIMAX B/MX/02874/97 Ausg. Sep00 11.3 Relaisbaustein RELE 08-ESS Modifizierter Eingangsbaustein RELE 08- ESS mit 8 BCD-Eingängen zur Fernschaltung des aktiven Soll- wertes. Über die 8 BCD-Eingänge kann der programmierte, aktuelle Sollwert in 0,4%-Schritten um maxi- mal 102% (0,4% x 255) erhöht werden. -
Seite 58: Funkuhrmodul Mx-Fu
• Empfängt MX-FU das Funksignal korrekt, blinkt die rote LED auf der Funkuhrenplatine im Sekundentakt. Nach etwa 2 Minuten wird am MULTIMAX angezeigt, daß Syn-chronität hergestellt ist. Nach Ausrichten mit den zwei Justierschrauben die Montagebügel gegen Verdrehen sichern. Gehäusedeckel wieder auf Gehäuse schrauben. -
Seite 59: Pläne Für Den Pc-Anschluß
Handbuch Energiemanagementsystem MULTIMAX B/MX/02874/97 Ausg. Sep00 11.5 Pläne für den PC-Anschluß 11.5.1 Direktanschluß an den PC über RS 232, 25-polig 11.5.2 Direktanschluß an den PC über RS 232, 9-polig Seite 58 Version 2.40... -
Seite 60: Anschluß Über Rs 485 Mit Adapter
Handbuch Energiemanagementsystem MULTIMAX B/MX/02874/97 Ausg. Sep00 11.5.3 Anschluß über RS 485 mit Adapter Version 2.40 Seite 59... -
Seite 61: Anschluß Über Postmodem
Handbuch Energiemanagementsystem MULTIMAX B/MX/02874/97 Ausg. Sep00 11.5.4 Anschluß über Postmodem Seite 60 Version 2.40... -
Seite 62: Menüstruktur
Handbuch Energiemanagementsystem MULTIMAX B/MX/02874/97 Ausg. Sep00 11.6 Menüstruktur Menü Unterme- Anzeigefenster nü é é é é ê ê ê ê ! ! ! ! " " " " WEITER TREND Leistungs- Trendleistung Trendleistung Trendleistung Trendleistung Manueller anzeige Mom. Leistg. Akt. Sollwert Akt. - Seite 63 Handbuch Energiemanagementsystem MULTIMAX B/MX/02874/97 Ausg. Sep00 Menü Unterme- Anzeigefenster nü é é é é ê ê ê ê ! ! ! ! " " " " WEITER Geräte- Meßperiode Dämpfung Alarm- Alarm- Alarm- Alarm- Tagesbeginn Laufzeit Parameter Rückstellung Zählerausfall Sperrzeit 1...
-
Seite 64: Programmierungsparameter
Handbuch Energiemanagementsystem MULTIMAX B/MX/02874/97 Ausg. Sep00 11.7 Programmierungsparameter Programmierung am: Änderung am: Änderung am: MULTIMAX Energiemanagementsystem EVU - Parameter Meßperiode Meßpause Anfangssperre Schaltabstand Dämpfung Zählerausfall Sync bei Sollwertumschaltung Synchroniation intern Alarmsperrzeit 1 Alarmsperrzeit 2 Alarmsperrzeit 3 Alarmsperrzeit 4 Zählerwerte Z1: Impulse/kWh...
