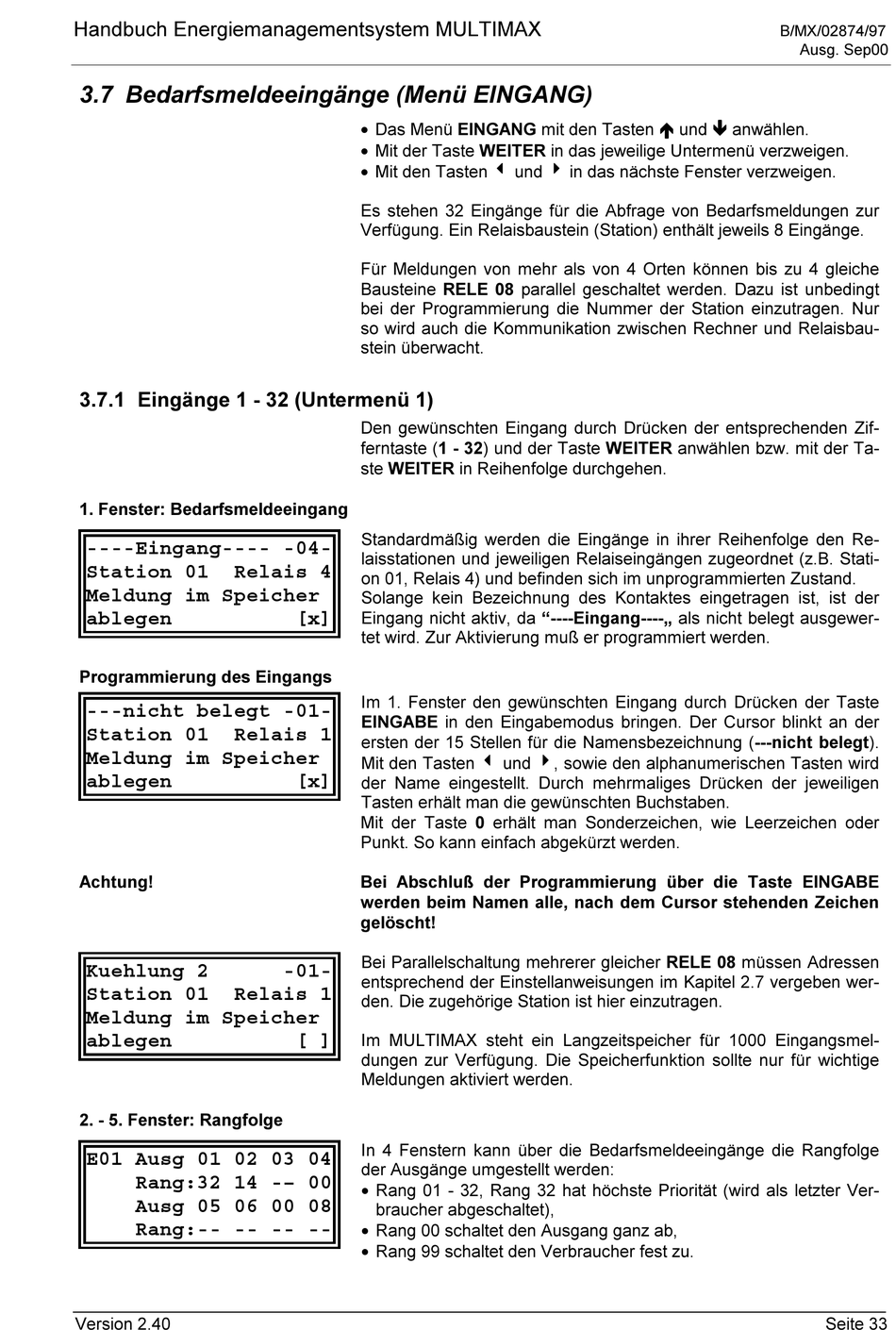

Handbuch Energiemanagementsystem MULTIMAX
3.7 Bedarfsmeldeeingänge (Menü EINGANG)
3.7.1 Eingänge 1 - 32 (Untermenü 1)
1. Fenster: Bedarfsmeldeeingang
----Eingang---- -04-
Station 01
Relais 4
Meldung im Speicher
ablegen
Programmierung des Eingangs
---nicht belegt -01-
Station 01
Relais 1
Meldung im Speicher
ablegen
Achtung!
Kuehlung 2
Station 01
Relais 1
Meldung im Speicher
ablegen
2. - 5. Fenster: Rangfolge
E01 Ausg 01 02 03 04
Rang:32 14 -– 00
Ausg 05 06 00 08
Rang:-- -- -- --
Version 2.40
• Das Menü EINGANG mit den Tasten é é é é und ê ê ê ê anwählen.
• Mit der Taste WEITER in das jeweilige Untermenü verzweigen.
• Mit den Tasten ! ! ! ! und " " " " in das nächste Fenster verzweigen.
Es stehen 32 Eingänge für die Abfrage von Bedarfsmeldungen zur
Verfügung. Ein Relaisbaustein (Station) enthält jeweils 8 Eingänge.
Für Meldungen von mehr als von 4 Orten können bis zu 4 gleiche
Bausteine RELE 08 parallel geschaltet werden. Dazu ist unbedingt
bei der Programmierung die Nummer der Station einzutragen. Nur
so wird auch die Kommunikation zwischen Rechner und Relaisbau-
stein überwacht.
Den gewünschten Eingang durch Drücken der entsprechenden Zif-
ferntaste (1 - 32) und der Taste WEITER anwählen bzw. mit der Ta-
ste WEITER in Reihenfolge durchgehen.
Standardmäßig werden die Eingänge in ihrer Reihenfolge den Re-
laisstationen und jeweiligen Relaiseingängen zugeordnet (z.B. Stati-
on 01, Relais 4) und befinden sich im unprogrammierten Zustand.
Solange kein Bezeichnung des Kontaktes eingetragen ist, ist der
Eingang nicht aktiv, da "----Eingang----„ als nicht belegt ausgewer-
[x]
tet wird. Zur Aktivierung muß er programmiert werden.
Im 1. Fenster den gewünschten Eingang durch Drücken der Taste
EINGABE in den Eingabemodus bringen. Der Cursor blinkt an der
ersten der 15 Stellen für die Namensbezeichnung (---nicht belegt).
Mit den Tasten ! ! ! ! und " " " " , sowie den alphanumerischen Tasten wird
[x]
der Name eingestellt. Durch mehrmaliges Drücken der jeweiligen
Tasten erhält man die gewünschten Buchstaben.
Mit der Taste 0 erhält man Sonderzeichen, wie Leerzeichen oder
Punkt. So kann einfach abgekürzt werden.
Bei Abschluß der Programmierung über die Taste EINGABE
werden beim Namen alle, nach dem Cursor stehenden Zeichen
gelöscht!
Bei Parallelschaltung mehrerer gleicher RELE 08 müssen Adressen
-01-
entsprechend der Einstellanweisungen im Kapitel 2.7 vergeben wer-
den. Die zugehörige Station ist hier einzutragen.
[ ]
Im MULTIMAX steht ein Langzeitspeicher für 1000 Eingangsmel-
dungen zur Verfügung. Die Speicherfunktion sollte nur für wichtige
Meldungen aktiviert werden.
In 4 Fenstern kann über die Bedarfsmeldeeingänge die Rangfolge
der Ausgänge umgestellt werden:
• Rang 01 - 32, Rang 32 hat höchste Priorität (wird als letzter Ver-
braucher abgeschaltet),
• Rang 00 schaltet den Ausgang ganz ab,
• Rang 99 schaltet den Verbraucher fest zu.
B/MX/02874/97
Ausg. Sep00
Seite 33
