Steuerkopf (TPS10A)
5.5 Steuerkopf (TPS10A)
5.5.1 Steuerkopf Baugröße 2 und 4
32

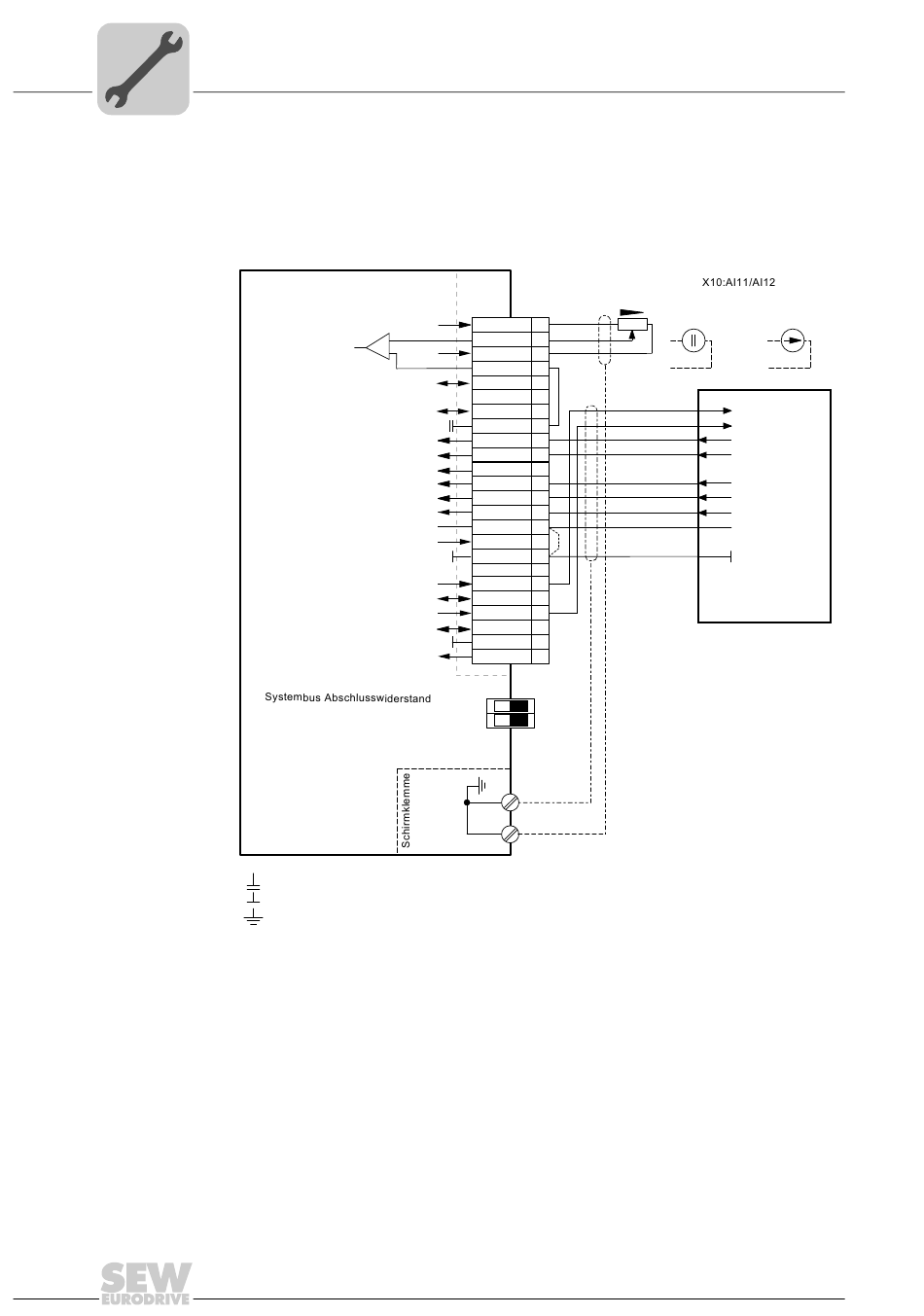

Schließen Sie den Steuerkopf der Einspeise-Steller TPS10A wie in folgender Abbildung
dargestellt, an:
Einspeise-Steller TPS
+10 V
I L 1
+
−
−10 V
Systembus High
Systembus Low
Bezugspotenzial Analogsignale
/Endstufensperre
/Ext. Fehler
Auto-Reset
Spannungssteuerung/Stromregelung
Sollwertmodus A
Sollwertmodus B
Bezug X10:DI00 – DI05
+24-V-Ausgang
Bezugspotenzial Binärsignale
/Störung
Sync-Signal High
Betriebsbereit
Sync-Signal Low
Bezugspotenzial Binärsignale
+24-V-Eingang
Umschaltung I-Signal U-Signal
werksmäßig auf U-Signal
AGND (Bezugspotenzial 10-V-Analogsignale)
DGND (Bezugspotenzial 24-V-Binärsignale)
Schutzleiter (Schirm)
Beachten Sie folgende Installationsanweisungen:
• Wenn die Binäreingänge mit der DC-24-V-Spannungsversorgung X10:16 "VO24"
geschaltet werden, müssen Sie am Steuerkopf die Brücke zwischen X10:15 und
X10:17 (DCOM-DGND) einsetzen.
• Die DIP-Schalter S11 und S12 sind nur bei abgenommener Anschlusseinheit
zugänglich.
• Der Widerstand R11
min
X10:
REF1 1
AI11 2
REF2 3
AI12 4
SC11 5
6
SC12
7
AGND 8
DI00 9
DI01 10
DI02 11
DI03 12
DI04 13
DI05 14
DCOM 15
VO24 16
DGND 17
18
DO02 19
SS11 20
DO00 21
SS12
22
DGND 23
VI24 24
ON OFF
S 12
S 11
muss mindestens 4,7 kΩ betragen.
