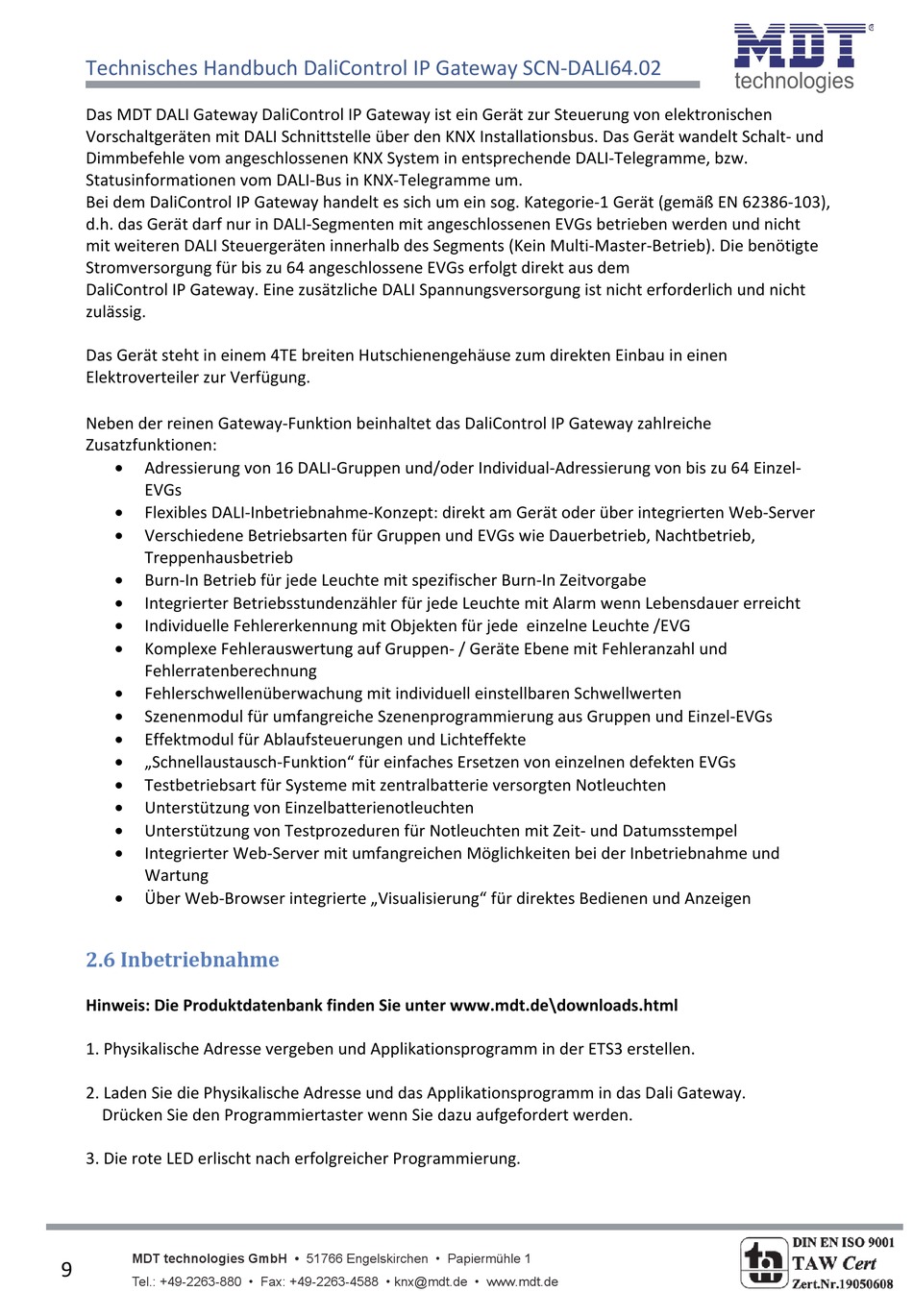

Technisches Handbuch DaliControl IP Gateway SCN‐DALI64.02
Das MDT DALI Gateway DaliControl IP Gateway ist ein Gerät zur Steuerung von elektronischen
Vorschaltgeräten mit DALI Schnittstelle über den KNX Installationsbus. Das Gerät wandelt Schalt‐ und
Dimmbefehle vom angeschlossenen KNX System in entsprechende DALI‐Telegramme, bzw.
Statusinformationen vom DALI‐Bus in KNX‐Telegramme um.
Bei dem DaliControl IP Gateway handelt es sich um ein sog. Kategorie‐1 Gerät (gemäß EN 62386‐103),
d.h. das Gerät darf nur in DALI‐Segmenten mit angeschlossenen EVGs betrieben werden und nicht
mit weiteren DALI Steuergeräten innerhalb des Segments (Kein Multi‐Master‐Betrieb). Die benötigte
Stromversorgung für bis zu 64 angeschlossene EVGs erfolgt direkt aus dem
DaliControl IP Gateway. Eine zusätzliche DALI Spannungsversorgung ist nicht erforderlich und nicht
zulässig.
Das Gerät steht in einem 4TE breiten Hutschienengehäuse zum direkten Einbau in einen
Elektroverteiler zur Verfügung.
Neben der reinen Gateway‐Funktion beinhaltet das DaliControl IP Gateway zahlreiche
Zusatzfunktionen:
Adressierung von 16 DALI‐Gruppen und/oder Individual‐Adressierung von bis zu 64 Einzel‐
EVGs
Flexibles DALI‐Inbetriebnahme‐Konzept: direkt am Gerät oder über integrierten Web‐Server
Verschiedene Betriebsarten für Gruppen und EVGs wie Dauerbetrieb, Nachtbetrieb,
Treppenhausbetrieb
Burn‐In Betrieb für jede Leuchte mit spezifischer Burn‐In Zeitvorgabe
Integrierter Betriebsstundenzähler für jede Leuchte mit Alarm wenn Lebensdauer erreicht
Individuelle Fehlererkennung mit Objekten für jede einzelne Leuchte /EVG
Komplexe Fehlerauswertung auf Gruppen‐ / Geräte Ebene mit Fehleranzahl und
Fehlerratenberechnung
Fehlerschwellenüberwachung mit individuell einstellbaren Schwellwerten
Szenenmodul für umfangreiche Szenenprogrammierung aus Gruppen und Einzel‐EVGs
Effektmodul für Ablaufsteuerungen und Lichteffekte
„Schnellaustausch‐Funktion" für einfaches Ersetzen von einzelnen defekten EVGs
Testbetriebsart für Systeme mit zentralbatterie versorgten Notleuchten
Unterstützung von Einzelbatterienotleuchten
Unterstützung von Testprozeduren für Notleuchten mit Zeit‐ und Datumsstempel
Integrierter Web‐Server mit umfangreichen Möglichkeiten bei der Inbetriebnahme und
Wartung
Über Web‐Browser integrierte „Visualisierung" für direktes Bedienen und Anzeigen
2.6 Inbetriebnahme
Hinweis: Die Produktdatenbank finden Sie unter www.mdt.de\downloads.html
1. Physikalische Adresse vergeben und Applikationsprogramm in der ETS3 erstellen.
2. Laden Sie die Physikalische Adresse und das Applikationsprogramm in das Dali Gateway.
Drücken Sie den Programmiertaster wenn Sie dazu aufgefordert werden.
3. Die rote LED erlischt nach erfolgreicher Programmierung.
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
9
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
