Technisches Handbuch DaliControl IP Gateway SCN‐DALI64.02

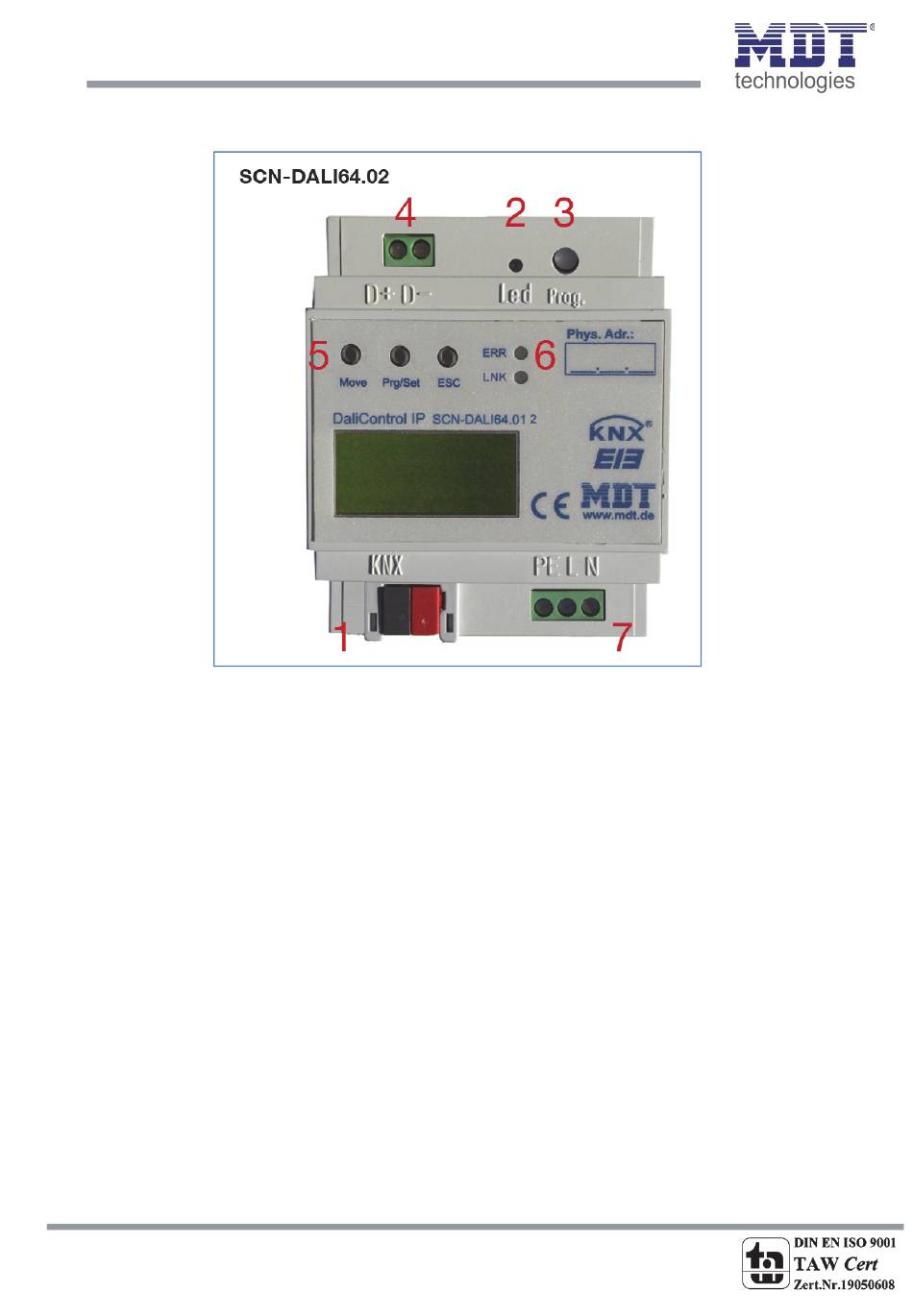

2.2 Aufbau & Bedienung
1 ‐ Busanschlußklemme
4 ‐ Anschlußklemmen DALI Bus
7 ‐ Netzanschlussklemmen
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
6
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
2 – Rote Programmier LED
5 ‐ Dali Programmiertaster
3 ‐ Programmiertaster
6 – Anzeige LED
