Technisches Handbuch DaliControl IP Gateway SCN‐DALI64.02
6.5 Funktion der Informations‐ und Statusfelder

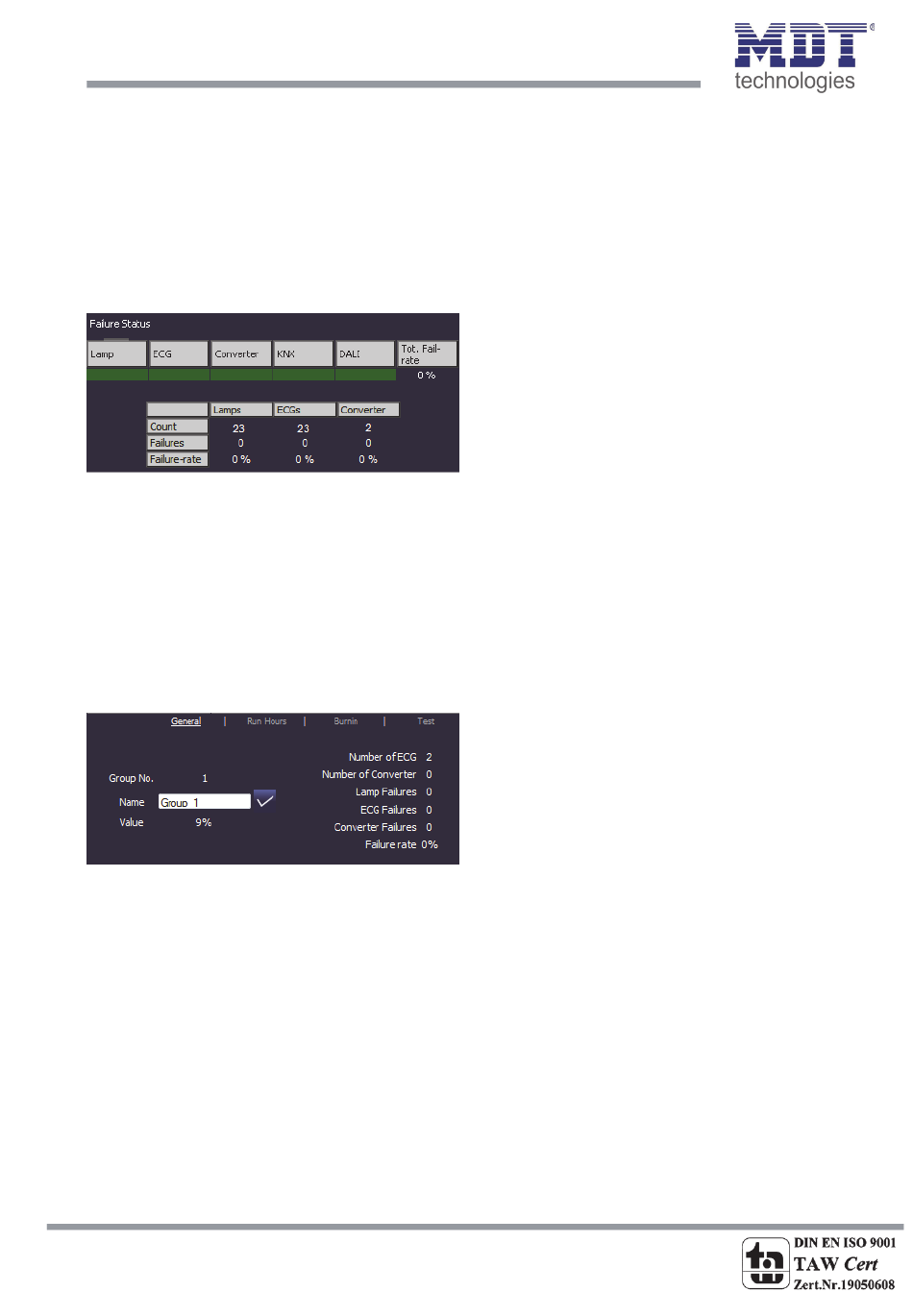

Im unteren Bereich der Konfigurationswebseite werden alternativ Statusinformationen zum
Gesamtgerät, Statusinformationen zu den jeweils ausgewählten Gruppen oder Statusinformationen
zu dem ausgewählten EVGs angezeigt.
Nach dem ersten Aufrufen der Webseite werden grundsätzlich die das Gesamtgerät betreffenden
Statusinformationen dargestellt.
Auf einen Blick kann sich der Anwender damit über die Fehlerzustände, die Anzahl der
angeschlossenen Lampen, EVGs und Konverter und die Fehlerraten informieren. Eine grüne
Farbmarkierung bedeutet dabei, dass kein Fehler vorliegt. Steht ein Fehler an wechselt das
entsprechende Feld zu rot.
Die Darstellung der Gesamtfehlerinformationen kann jederzeit durch Betätigung der Gerätestatus‐
Taste im Konfigurationsbereich der Webseite wieder aufgerufen werden.
Wird eines der 16 Gruppenfelder angeklickt werden die Statusinformationen zu der ausgewählten
Gruppe angezeigt.
Neben den Informationen Gesamtzahl der Geräte und Konverter sowie der Anzahl der einzelnen
Fehler wird die Gesamtfehlerrate innerhalb der Gruppe dargestellt. Es ist dabei zu beachten, dass
sich die Gesamtfehlerrate aus der Summe aller Fehler in der Gruppe bezogen auf die Anzahl aller
EVGs und Konverter in der Gruppe ergibt. Im Feld ‚Name' kann der Gruppe ein benutzerfreundlicher
Name mit einer maximalen Länge von 10 Zeichen zugewiesen werden. Nach Eingabe des Namens
über die Tastatur, muss die Eingabe durch Betätigung der √‐Taste bestätigt werden. Der Name ist
dann im Gateway gespeichert und kann bei der Synchronisation in der ETS übernommen werden.
Wird eines der 64 EVG‐Felder angeklickt, werden die Statusinformationen zu dem ausgewählten EVG
angezeigt. Innerhalb des Fensters kann hier nun zwischen vier verschiedenen Registern General, Run
Hours, Burnin und Test gewählt werden.
