Technisches Handbuch DaliControl IP Gateway SCN‐DALI64.02
11.2 Das Effektmodul
Neben der Benutzung von Lichtszenen erlaubt das DaliControl IP Gateway auch die Verwendung von
Effekten. Ein Effekt ist eine Ablaufsteuerung von Beleuchtungswerten verschiedener Gruppen
und/oder Einzel‐EVGs. Die einzelnen Lichtwerte können dabei sowohl unmittelbar angesteuert
werden, als auch über einen Dimmwert angedimmt werden. Es ist zu beachten, dass sich die Angabe
auf die Dimmzeit von 0 bis 100% bezieht (s. auch Szenenmodul). Mit dem DaliControl IP Gateway
können 16 unabhängige Effekte realisiert werden. Das Starten und Stoppen eines Effektes erfolgt
über ein 1 Byte Objekt. Wird in dem Objekt das Bit 7 gesetzt wird der jeweilige Effekt gestartet. Der
Empfang des Objektes mit gelöschtem Bit 7 bewirkt ein Stoppen des Effektes.
Insgesamt können 500 Effektschritte programmiert werden, die beliebig auf die 16 Effekte verteilt
werden. Als Effektschritt kann auch eine Wartezeit (Delay) programmiert werden.
11.2.1 Effektprogrammierung über die Effekt‐Webseite

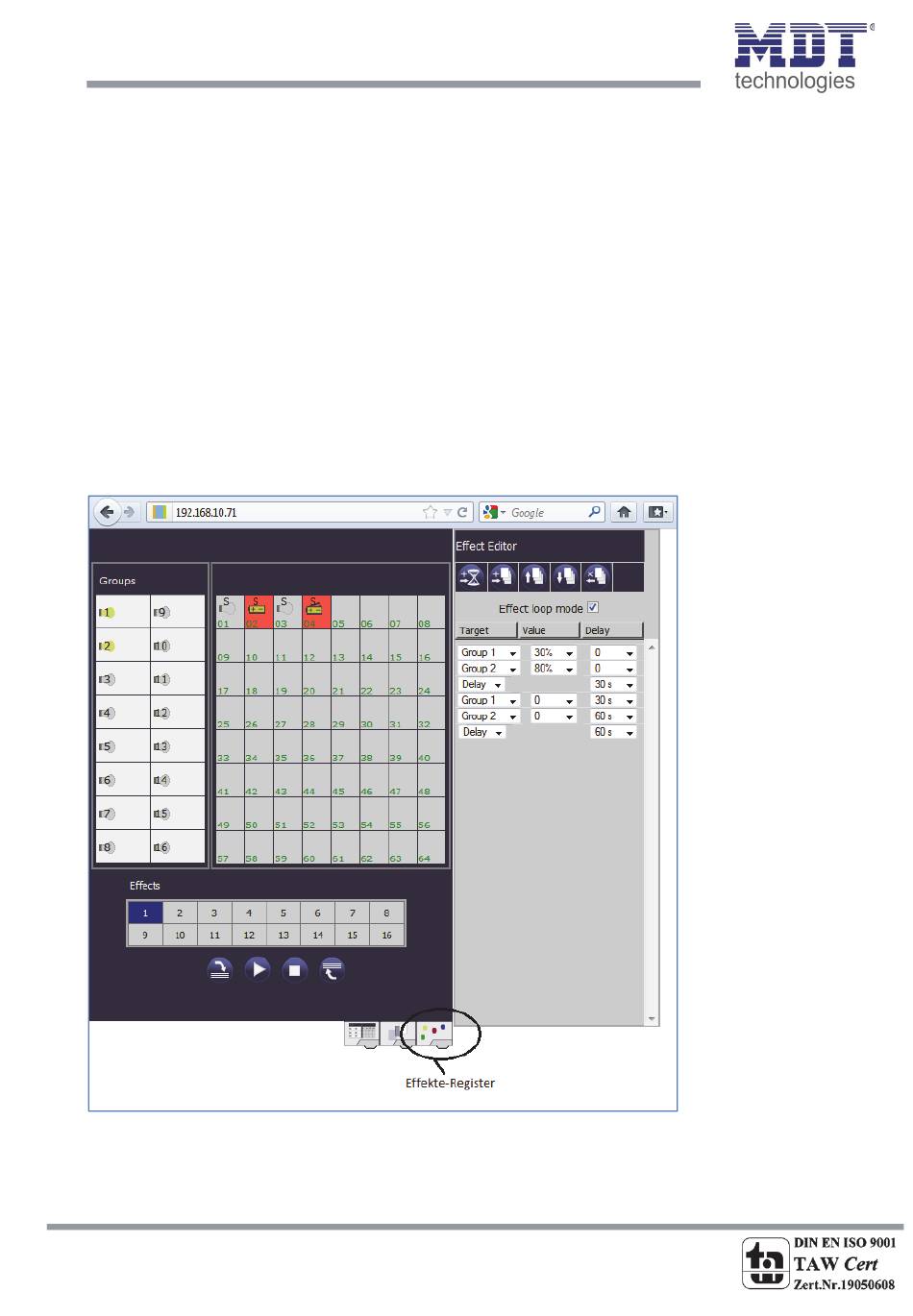

Die Einstellung und Programmierung von Effekten kann über die entsprechende Webseite des
Webservers erfolgen, die über die Effekte‐Registertaste zu erreichen ist:
Zur Programmierung muss zunächst der gewünschte Effekt aus dem Effektblock im unteren Drittel
der Seite ausgewählt werden. (Sollte der Effekt bereits vorher programmiert gewesen sein, werden
die zugehörigen Effektschritte bei der Auswahl direkt im rechten Effektschritt ‐ Block der Seite
dargestellt.)
