Technisches Handbuch DaliControl IP Gateway SCN‐DALI64.02

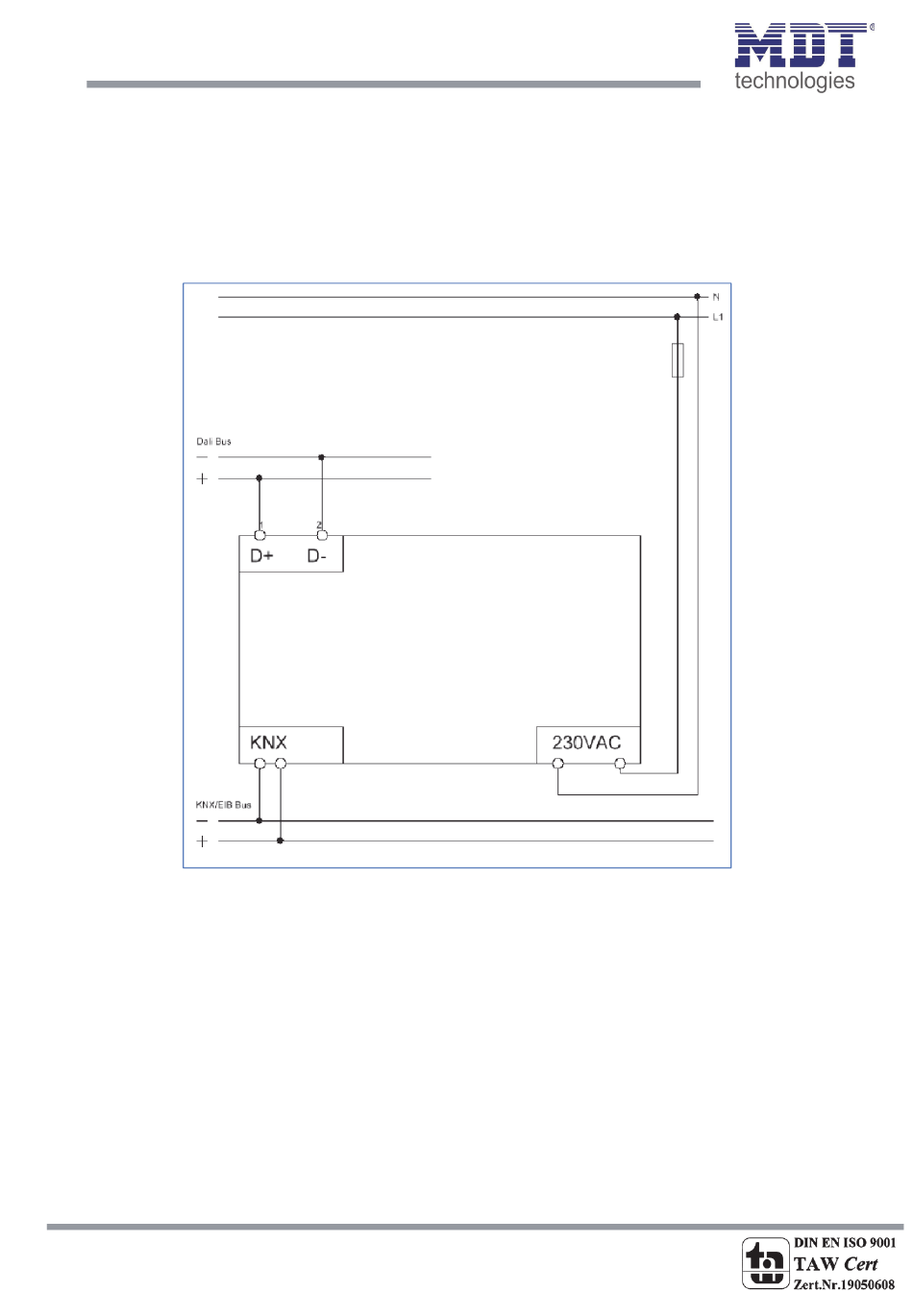

2.3 Anschlussschema & Montage
1. Montieren Sie das DaliControl IP Gateway auf der Hutschiene.
2. Schließen Sie das DaliControl IP Gateway am KNX Bus an.
3. Verkabeln Sie das DaliControl IP Gateway laut Zeichnung.
4. Busspannungsversorgung zuschalten.
5. Versorgungsnetzspannung und Netzspannung Eingänge zuschalten.
