MDT Technologies SCN-DA641.04 Betriebsanleitung

Technische Daten DALI Control Gateway -
Technische Daten
Technical Data
Ausgänge
Outputs
Anzahl Ausgänge
Number of outputs
Typ des Ausgangs
Output type
Anzahl Gruppen
Number of groups
Anzahl EVG
Number of ECG
Maximale DALI Spannung (typisch)
Maximum DALI voltage (typical)
Empfohlener Leitungsquerschnitt
Recommended wire cross-section
Garantierter Versorgungsstrom
Guranteed supply current
Maximaler Versorgungsstrom
Maximum supply current
Shutdown Verzögerung 600 ms nach DALI Kurzschluss erfolgt
Shutdown delay
Anlaufversuch nach Shutdown
Start-up attempt after shutdown
Approbation KNX zertifiziert, DIIA zertifiziert gemäß EN
Certification 62386- 101 ed2 und EN 62386- 103 ed2
Spezifikation KNX Schnittstelle TP-256 with long frame support for
Specification KNX interface
Verfügbare KNX Datenbanken
Available application software
Max. Kabelquerschnitt
Permitted wire gauge
Schraubklemmen (max. 0,5Nm Anzugsmoment)
Screw terminal (max. 0,5Nm tightening torque)
KNX Busklemme
KNX busconnection terminal
Versorgungsspannung
Power Supply
Leistungsaufnahme Netz 230VAC typ.
Power consumption mains 230VAC typ.
Umgebungstemperatur
Operation temperature range
Schutzart
Enclosure
Abmessungen REG (Teilungseinheiten)
Dimensions MDRC (Space Units)
MDT technologies GmbH 51766 Engelskirchen
•
Tel.: + 49 - 2263 - 880 Fax: + 49 - 2263 - 4588
•
Stand: 1221
Technical Data DALI Control Gateway
SCN-DA641.04 SCN-DA642.04
1 DALI Ausgang 2 DALI Ausgänge
1 DALI output 2 DALI outputs
Single - Master Single - Master
16 2 x 16
64 2 x 64
16 V DC 16 V DC
min. 1,5 mm² min. 1,5 mm²
128 mA 128 mA
250 mA 250 mA
600 ms after DALI short circuit occurs
Shutdown
5s nach Kurzschlussdetektion 5s after short circuit detection
KNX certified according EN
62386- 101 ed2 and EN 62386- 103 ed2
TP-256 with long frame support for
ETS5 / 6 ETS5 / 6
ETS5 / 6 ETS5 / 6
0,5 - 4,0 mm² eindrähtig 0,5 - 4,0 mm² solid core
0,5 - 2,5 mm² feindrähtig 0,5 - 2,5 mm² finely stranded
0,8 mm Ø, eindrähtig 0,8 mm Ø, solid core
230 VAC / 50 Hz 230 VAC / 50 Hz
< 5W < 5W
0 bis + 45°C 0 to + 45°C
IP 20 IP 20
4TE 4SU
Papiermühle 1
•
knx@mdt.de www.mdt.de
• •
Betriebsanleitung DALI Control Gateway
nur für autorisiertes Elektrofachpersonal
Operating Instructions DALI Control Gateway
for authorised electricans
Wichtige Sicherheitshinweise - Important safety notes
Lebensgefahr durch elektrischen Strom -
• Das Gerät darf nur von Elektrofachkräften montiert und angeschlossen werden. Beachten sie die länderspezifischen
Vorschriften sowie die gültigen KNX-Richtlinien. Die Geräte sind für den Betrieb in der EU zugelassen und tragen das CE
Zeichen. Die Verwendung in den USA und Kanada ist nicht gestattet.
Installation and commissioning of the device only be carried out by authorised electricans. The relevant standards,
directives, regulations and instructions must be observed. The devices are approved for use in the EU and have the CE
mark. Use in USA and Canada is prohibited.
• Nach dem Einbau des Gerätes und Zuschalten der Netzspannung kann an den Ausgängen Spannung anliegen.
After Installation and connecting mains power supply the outputs can be alive.
• In eingebauten Zustand kann ein KNX-Bustelegramm die Ausgänge jederzeit spannungsführend schalten.
After installation a KNX bus telegram can switch the outputs alive.
• Vor Arbeitsbeginn am Gerät immer über die vorgeschalteten Sicherungen spannungsfrei schalten.
Disconnect the mains power supply prior to installation or disassembly.

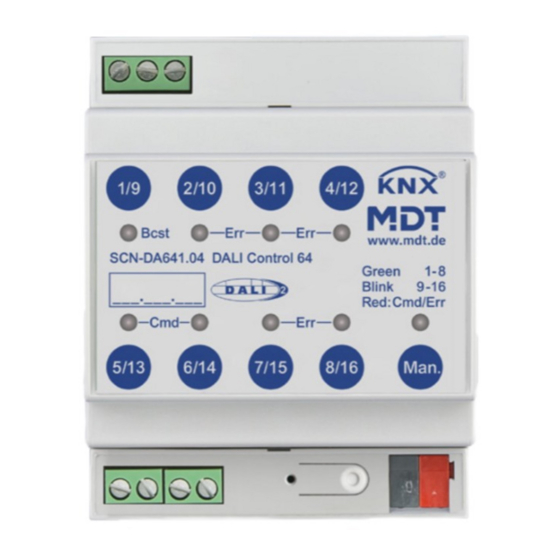

Anschlussklemmen, Bedien- und Anzeigeelemente DALI Control Gateway
Terminals, Operating and Display DALI Control Gateway
SCN-DA641.04 SCN-DA642.04
8
6 6
7 7
6 6
5
1
4 3 2 4
1 - Busanschlussklemme 3 - Rote Programmier LED
- KNX busconnection terminal - Red programming LED
2 - Programmiertaster 4 - Anschlussklemmen DALI Bus
- Programming key - Connection terminal DALI bus
Technische Änderungen und Irrtümer vorbehalten, Abbildungen können abweichen.
Technical changes and errors reserved, Illustrations may differ.
Danger to life from electric current
8
5
1
3 2
5 - Umschaltung Gruppenebene 7 - Status LED
- Switch group level - Status LED
6 - Taster Handbetätigung 8 - Netzanschlußklemmen
- Buttons for manual actuation - Mains terminals
®
