Technisches Handbuch DaliControl IP Gateway SCN‐DALI64.02
11.2.2 Effektprogrammierung über die ETS im ‚extended Mode'
Wird die ETS im ‚extended Mode' (Mode B) verwendet, kann die Programmierung von Effekten auch
in der ETS erfolgen.

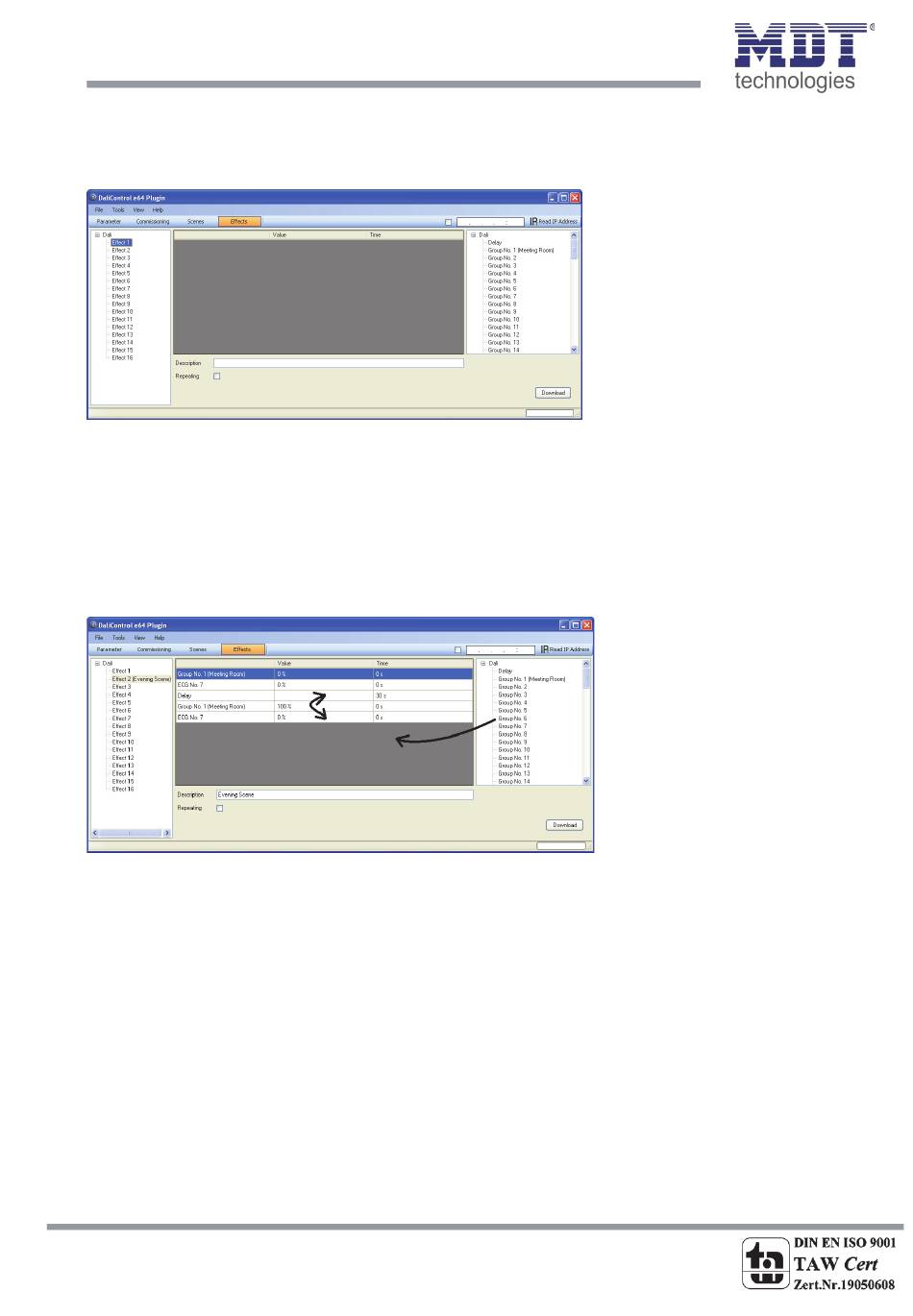

Auf der Effekte‐Seite kann zunächst der gewünschte Effekt im Baum auf der linken Seite ausgewählt
werden. Die Gruppen und Einzel‐EVGs, die in diesem Effekt benötigt werden, können dann per Drag‐
And‐Drop aus dem Baum auf der rechten Seite in das mittlere Feld der Effektschritte gezogen werden.
Die Reihenfolge der Einträge in der Liste entspricht dabei der Reihenfolge der einzelnen
Effektschritte. Ebenfalls per Drag‐And‐Drop können auch Verzögerungszeiten (Delay) in die Tabelle
gezogen werden. Soll die Reihenfolge innerhalb einer Liste geändert werden, kann dies ebenfalls
durch Mausklick und schieben erfolgen.
In den Feldern ‚Wert' und ‚Zeit' kann dann der Endwert auf den die entsprechende Gruppe oder das
EVG gedimmt werden soll und ggf. die Dimmzeit für jeden Effektschritt eingestellt werden. Bei
Verzögerungen gibt der Eintrag in der Spalte ‚Zeit' die Dauer der Verzögerungszeit an. Im
Beschreibungsfeld unterhalb der Effektschritte kann ein nutzerfreudlicher Name für den
betreffenden Effekt vergeben werden. Soll der ausgewählte Effekt in einer Dauerschleife laufen, kann
das ‚Repeating'‐Flag
Nach der Effektschritt‐Tabelle muss der Effekt in die DALI‐Gateways geladen werden. Zu diesem
Zweck muss der Download‐Button auf der unteren rechten Seite betätigt werden.
Prinzipiell kann die Planung der einzelnen Effekte auch ‚Offline' in der ETS unabhängig vom DALI
System erfolgen. Nur für den Download muss das Plug‐In mit dem Gateway verbunden sein.
