Technisches Handbuch DaliControl IP Gateway SCN‐DALI64.02

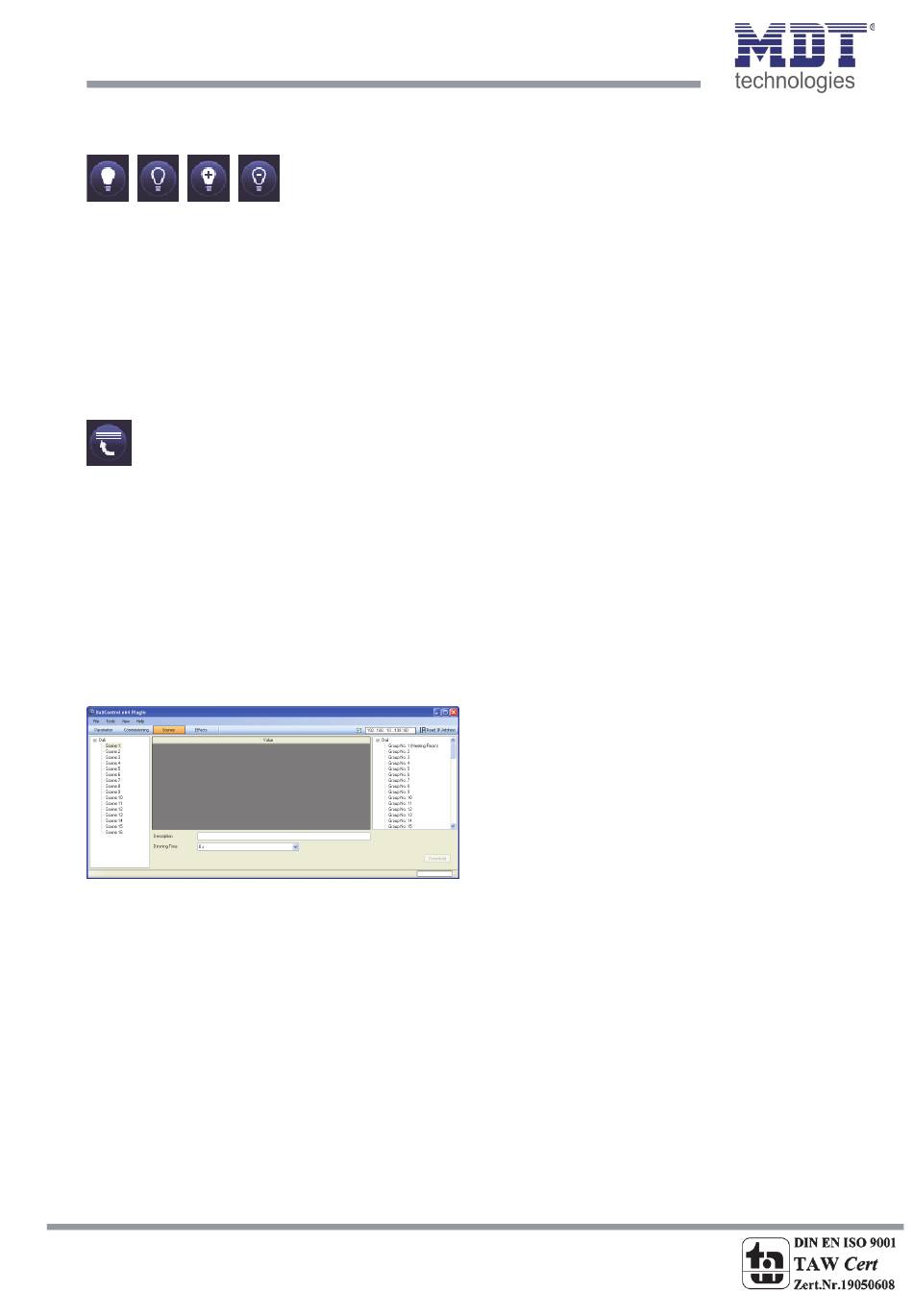

Durch die Einstelltasten kann der Beleuchtungswert nun angepasst werden. Die Tasten haben dabei
die folgende Bedeutung:
Ein‐
Aus‐ Auf‐ Ab‐
Schalten
Dimmen
Auch die Einstelltasten arbeiten nach dem Vorwahlprinzip, d.h. die gewünschte Taste muss zunächst
ausgewählt werden und danach auf die zu verstellende Gruppe oder das EVG geklickt werden. Die
Einstellung der Dimmwerte ist nur schrittweise möglich, wobei die diskrete Schrittweite
entsprechend der logarithmischen Dimmkurve eines DALI EVGs variiert.
Ggf. kann noch die Andimmzeit eingestellt, sowie ein spezifischer Name für die ausgewählte Szene
programmiert werden. Um die eingestellten Werte nun in das Gateway und in die EVGs
abzuspeichern muss abschließend noch die Programmiertaste betätigt werden.
Szene programmieren
Bitte beachten Sie, dass die eingestellten Werte nur übernommen werden, wenn die entsprechende
Taste betätigt wurde. Wechselt der Nutzer auf eine andere Szene ohne vorher zu speichern, werden
ggf. getätigte Änderungen verworfen.
11.1.2 Szenenprogrammierung über die ETS im ‚extended Mode'
Wird die ETS im ‚extended Mode' (Mode B) verwendet, kann die Zuordnungseinstellung und
Programmierung von Szenen auch in der ETS erfolgen.
Auf der Szenenseite kann zunächst die gewünschte Szene im Szenenbaum auf der linken Seite
ausgewählt werden. Die Gruppen und Einzel‐EVGs, die durch diese Szene beeinflusst werden, können
dann per Drag‐And‐Drop aus dem Baum auf der rechten Seite in das mittlere Szenen‐Feld gezogen
und in den einzelnen Einträgen kann der für diese Szene gewünschte Lichtwert eingegeben werden.
Im Beschreibungsfeld unterhalb der Szenen kann ein nutzerfreudlicher Name für die betreffende
Szene vergeben werden. Soll die Szenen beim Aufruf nicht sofort angesprungen werden, sondern soll
auf den Endwert gedimmt werden (s.o.) kann auch eine Dimm‐Zeit für jede Szenen individuell
eingestellt werden.
