Technisches Handbuch DaliControl IP Gateway SCN‐DALI64.02
7.2.1 Vorbereitung und Planung der DALI Inbetriebnahme im ‚Extended Mode'
Über das Menü ‚Inbetriebnahme' öffnet sich im Mode B eine zusätzliche Seite, die im ‚normal
Mode' nicht zur Verfügung steht. Über diese Seite erfolgt sowohl die Planung der Anlage in Vorfeld
der Inbetriebnahme auf der Baustelle, als auch später die eigentliche DALI Inbetriebnahme
(Identifikation und Zuordnung der EVGs) im System.

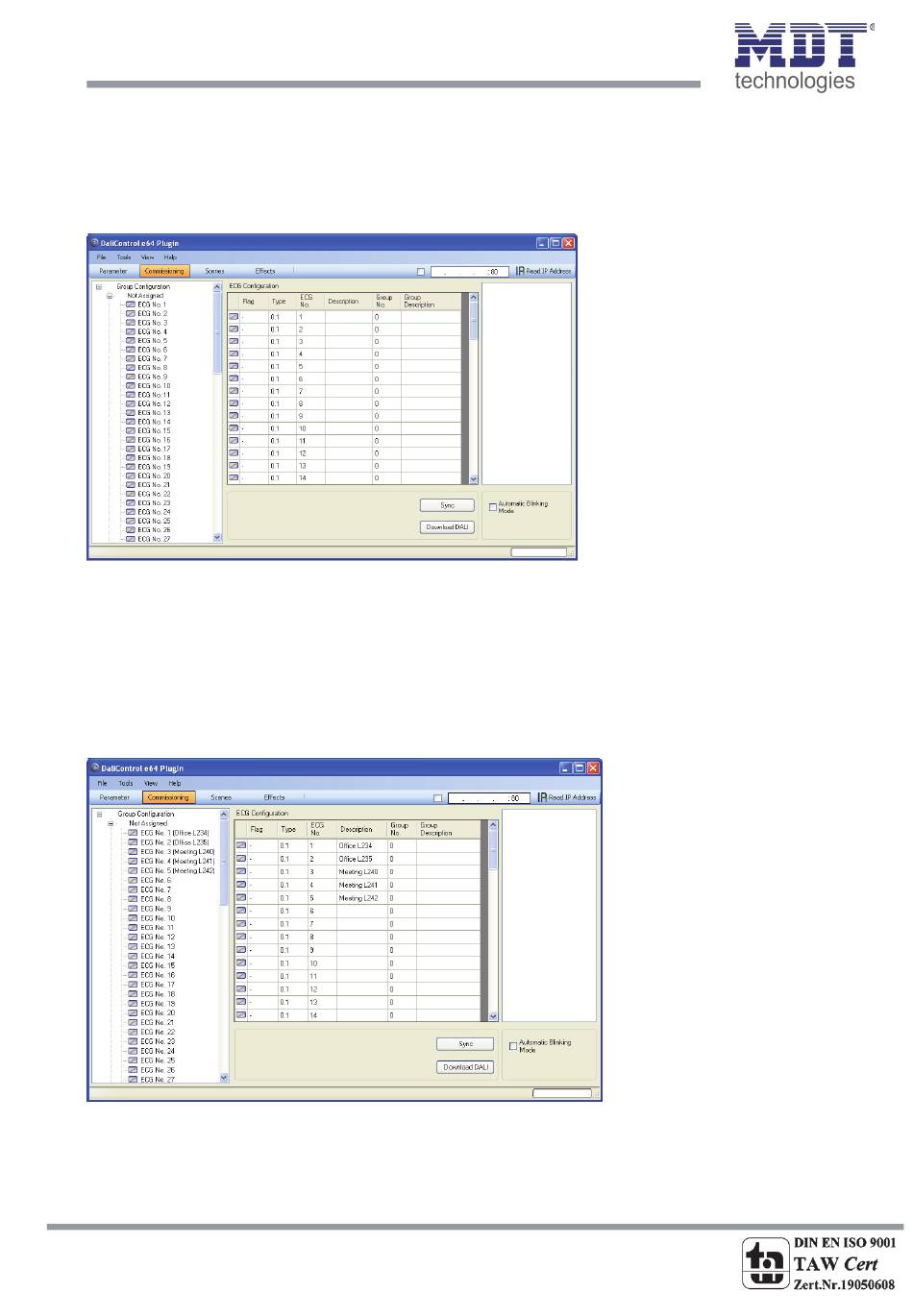

Die Inbetriebnahme‐Seite hat dabei folgende Struktur: Auf der linken Seite ist in einer Baumstruktur
die Gruppenkonfiguration dargestellt. Im mittleren Bereich befindet sich eine tabellarische
Darstellung für die EVG Konfiguration und Benamung. Im rechten Bereich findet sich eine Liste mit
den real im System gefundenen, noch nicht identifizierten Geräten. In der Planungsphase ist diese
zunächst leer. Da die ETS nicht mit dem System verbunden ist.
Zu Beginn sollte zunächst die Planung und Benamung der EVGs erfolgen. Zu diesem Zweck kann im
Beschreibungsfeld der EVG Konfiguration ein Name (Leuchtennummer, Raumnummer o.ä.)
eingegeben werden.
Bei der Eingabe der Namen stehen im ETS Plug‐In maximal 30 Zeichen zur Verfügung. Prinzipiell
werden die Benamungen auch auf der Webseite übernommen. Es ist zu beachten, dass auf der
Webseite des Gerätes nur maximal die ersten 10 Zeichen der Eingabe des Plug‐In dargestellt werden.
