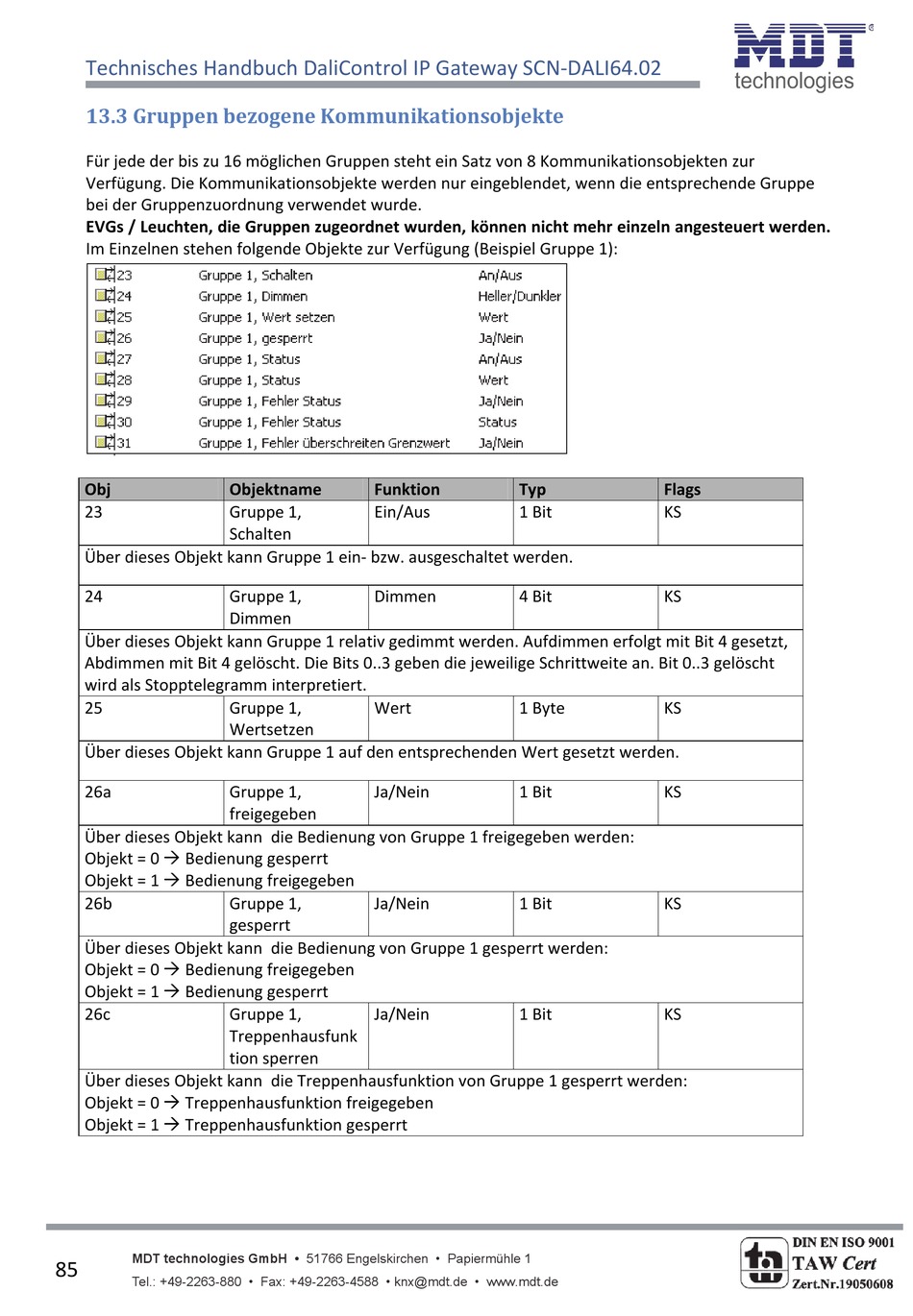

Technisches Handbuch DaliControl IP Gateway SCN‐DALI64.02
13.3 Gruppen bezogene Kommunikationsobjekte
Für jede der bis zu 16 möglichen Gruppen steht ein Satz von 8 Kommunikationsobjekten zur
Verfügung. Die Kommunikationsobjekte werden nur eingeblendet, wenn die entsprechende Gruppe
bei der Gruppenzuordnung verwendet wurde.
EVGs / Leuchten, die Gruppen zugeordnet wurden, können nicht mehr einzeln angesteuert werden.
Im Einzelnen stehen folgende Objekte zur Verfügung (Beispiel Gruppe 1):
Obj
23
Über dieses Objekt kann Gruppe 1 ein‐ bzw. ausgeschaltet werden.
24
Über dieses Objekt kann Gruppe 1 relativ gedimmt werden. Aufdimmen erfolgt mit Bit 4 gesetzt,
Abdimmen mit Bit 4 gelöscht. Die Bits 0..3 geben die jeweilige Schrittweite an. Bit 0..3 gelöscht
wird als Stopptelegramm interpretiert.
25
Über dieses Objekt kann Gruppe 1 auf den entsprechenden Wert gesetzt werden.
26a
Über dieses Objekt kann die Bedienung von Gruppe 1 freigegeben werden:
Objekt = 0 Bedienung gesperrt
Objekt = 1 Bedienung freigegeben
26b
Über dieses Objekt kann die Bedienung von Gruppe 1 gesperrt werden:
Objekt = 0 Bedienung freigegeben
Objekt = 1 Bedienung gesperrt
26c
Über dieses Objekt kann die Treppenhausfunktion von Gruppe 1 gesperrt werden:
Objekt = 0 Treppenhausfunktion freigegeben
Objekt = 1 Treppenhausfunktion gesperrt
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
85
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
Objektname
Funktion
Gruppe 1,
Ein/Aus
Schalten
Gruppe 1,
Dimmen
Dimmen
Gruppe 1,
Wert
Wertsetzen
Gruppe 1,
Ja/Nein
freigegeben
Gruppe 1,
Ja/Nein
gesperrt
Gruppe 1,
Ja/Nein
Treppenhausfunk
tion sperren
Typ
Flags
1 Bit
KS
4 Bit
KS
1 Byte
KS
1 Bit
KS
1 Bit
KS
1 Bit
KS
