Technisches Handbuch DaliControl IP Gateway SCN‐DALI64.02
Da das Auslesen der Namen über den KNX einige Zeit in Anspruch nimmt, ist es sinnvoll diesen
Vorgang in jedem Fall über die Ethernet‐Verbindung durchzuführen. Vor der Ausführung des Befehls
sollte daher die richtige IP Adresse eingestellt und die Check‐Box vor der IP‐Adresse angehakt
werden.

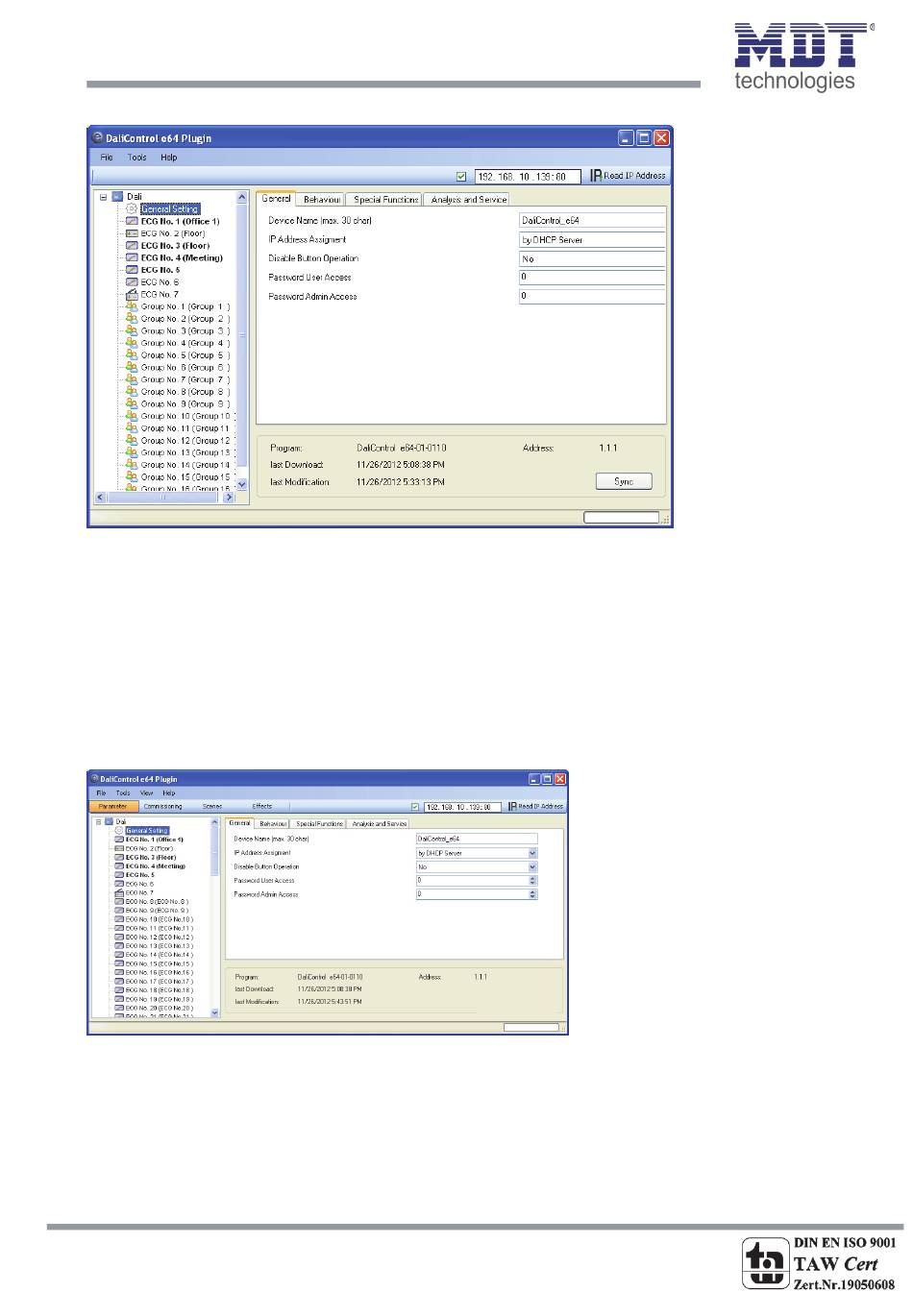

7.2 Sonderfunktionen im ‚Extended Mode'
Wird für die DALI Inbetriebnahme der ‚extended Mode' (Mode B) eingestellt (s. Kapitel 4) erscheint
unterhalb der Hauptmenüzeile ein weiteres Zusatzmenü mit den Einträgen ‚Parameter',
‚Inbetriebnahme', ‚Szenen' und ‚Effekte'
Im ersten Menüpunkt ‚Parameter' kann die Einstellung der gewünschten ETS Parameter in der
gleichen Weise erfolgen wie im Mode A. Es ist allerdings zu beachten, dass im Mode B immer alle
Parameter sichtbar sind, da hier die Einstellungen unabhängig vom später angeschlossenen System
durchgeführt werden können. Eine Vereinfachung durch Synchronisation mit dem System ist für die
Parameter und Objekte in dieser Betriebsart nicht möglich. Die Funktion von Menüpunkt
‚Inbetriebnahme' wird detailliert im nächsten Kapitel beschrieben. Für die Menüpunkte ‚Szenen' und
‚Effekte' beachten Sie bitte Kapitel 11.
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
42
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
