Technisches Handbuch DaliControl IP Gateway SCN‐DALI64.02
7. ETS Sonder – und Inbetriebnahmefunktionen
Wie bereits in Kapitel 4 beschrieben können für die DALI Inbetriebnahme verschiedene Konzepte Typ
A ‚Normal‐Mode' und Typ B ‚extended Mode' gewählt werden. In Abhängigkeit vom
Inbetriebnahmekonzept stehen verschiedene Sonderfunktionen und Seiten in der ETS zur Verfügung.
7.1 Sonderfunktionen im ‚Normal Mode'
7.1.1 Synchronisation mit dem angeschlossenen DALI Segment
Beim erstmaligen Aufruf der Parameterseite werden zunächst die Parameter und Gruppen für alle
möglichen 64 EVGs und 16 Gruppen eingeblendet. Im ETS Mode A ist es möglich, die Inbetriebnahme
zu vereinfachen und die Applikation an die realen Bedingungen des angeschlossenen DALI Segmentes
anzupassen. Hierzu muss zunächst eine Synchronisation mit der Anlage erfolgen.

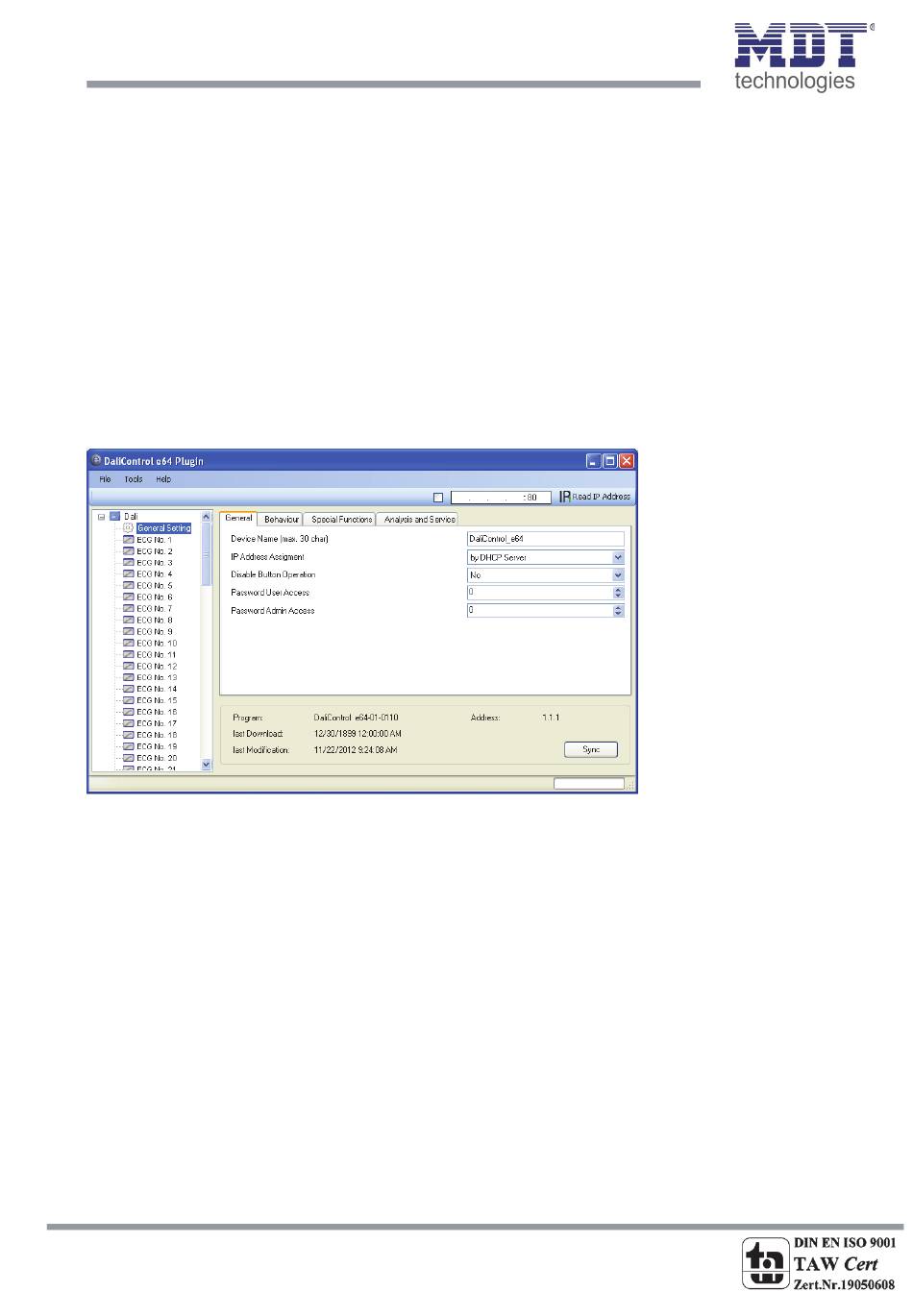

Die Synchronisation kann über den Sync‐Button am unteren rechten Rand des Hauptfensters
gestartet werden. Die Synchronisation kann – abhängig von der Anlagengröße – einige Sekunden
dauern. Der Synchronisationsfortschritt wird in einem Balken auf der rechten unteren Seite angezeigt.
Nach Abschluss der Synchronisation werden in der ETS nur noch Objekte und Parameter
eingeblendet von EVGs, die physikalisch an das Gerät angeschlossen sind.
