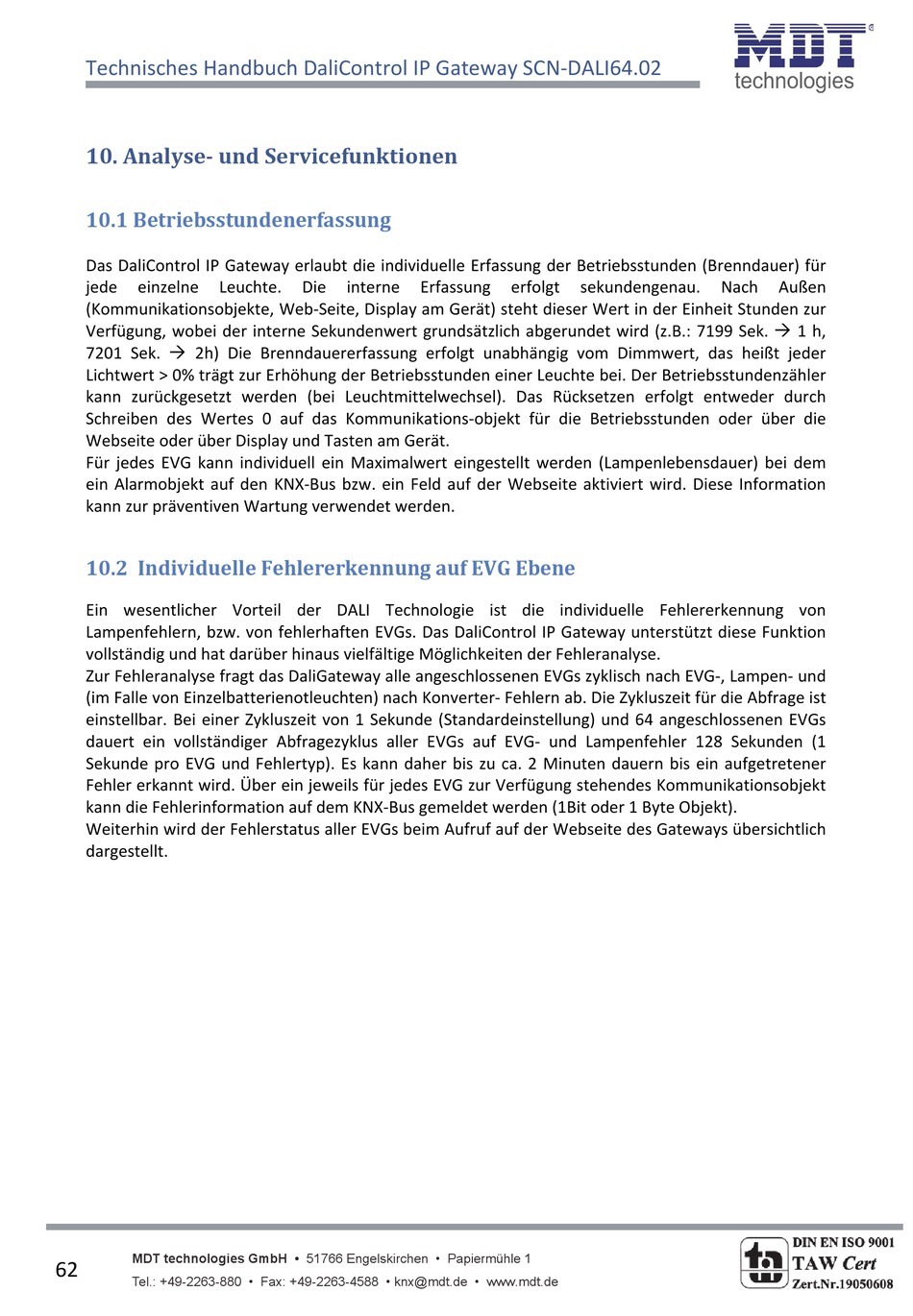

Technisches Handbuch DaliControl IP Gateway SCN‐DALI64.02
10. Analyse‐ und Servicefunktionen
10.1 Betriebsstundenerfassung
Das DaliControl IP Gateway erlaubt die individuelle Erfassung der Betriebsstunden (Brenndauer) für
jede einzelne Leuchte. Die interne Erfassung erfolgt sekundengenau. Nach Außen
(Kommunikationsobjekte, Web‐Seite, Display am Gerät) steht dieser Wert in der Einheit Stunden zur
Verfügung, wobei der interne Sekundenwert grundsätzlich abgerundet wird (z.B.: 7199 Sek. 1 h,
7201 Sek. 2h) Die Brenndauererfassung erfolgt unabhängig vom Dimmwert, das heißt jeder
Lichtwert > 0% trägt zur Erhöhung der Betriebsstunden einer Leuchte bei. Der Betriebsstundenzähler
kann zurückgesetzt werden (bei Leuchtmittelwechsel). Das Rücksetzen erfolgt entweder durch
Schreiben des Wertes 0 auf das Kommunikations‐objekt für die Betriebsstunden oder über die
Webseite oder über Display und Tasten am Gerät.
Für jedes EVG kann individuell ein Maximalwert eingestellt werden (Lampenlebensdauer) bei dem
ein Alarmobjekt auf den KNX‐Bus bzw. ein Feld auf der Webseite aktiviert wird. Diese Information
kann zur präventiven Wartung verwendet werden.
10.2 Individuelle Fehlererkennung auf EVG Ebene
Ein wesentlicher Vorteil der DALI Technologie ist die individuelle Fehlererkennung von
Lampenfehlern, bzw. von fehlerhaften EVGs. Das DaliControl IP Gateway unterstützt diese Funktion
vollständig und hat darüber hinaus vielfältige Möglichkeiten der Fehleranalyse.
Zur Fehleranalyse fragt das DaliGateway alle angeschlossenen EVGs zyklisch nach EVG‐, Lampen‐ und
(im Falle von Einzelbatterienotleuchten) nach Konverter‐ Fehlern ab. Die Zykluszeit für die Abfrage ist
einstellbar. Bei einer Zykluszeit von 1 Sekunde (Standardeinstellung) und 64 angeschlossenen EVGs
dauert ein vollständiger Abfragezyklus aller EVGs auf EVG‐ und Lampenfehler 128 Sekunden (1
Sekunde pro EVG und Fehlertyp). Es kann daher bis zu ca. 2 Minuten dauern bis ein aufgetretener
Fehler erkannt wird. Über ein jeweils für jedes EVG zur Verfügung stehendes Kommunikationsobjekt
kann die Fehlerinformation auf dem KNX‐Bus gemeldet werden (1Bit oder 1 Byte Objekt).
Weiterhin wird der Fehlerstatus aller EVGs beim Aufruf auf der Webseite des Gateways übersichtlich
dargestellt.
