Entretoise
Autre application de charge

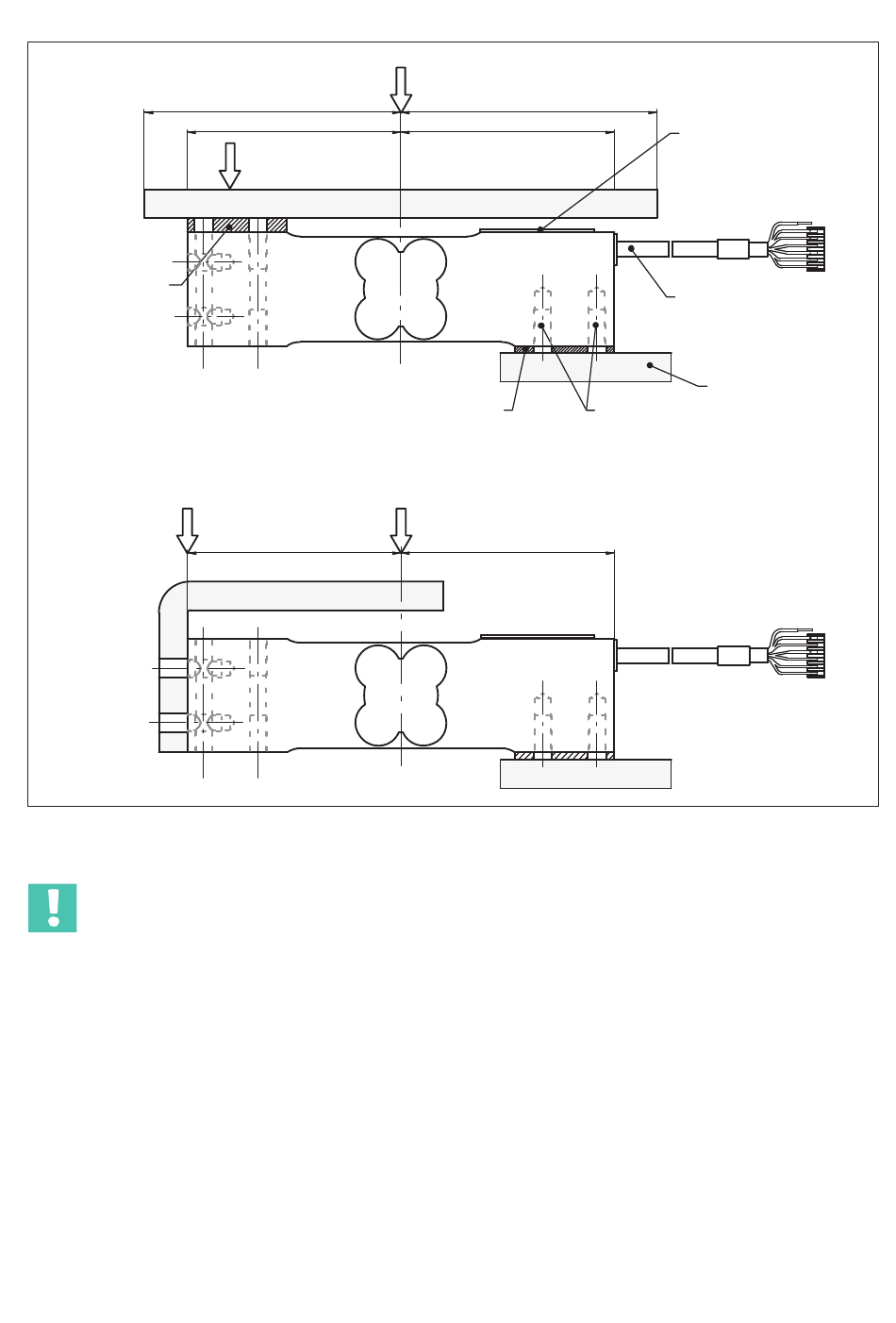

Fig. 4.1 Application de charge et montage
Important
La charge ne doit pas être appliquée du côté du raccordement du câble afin d'éviter tout
shunt de force dû au câble.
PW15B
MONTAGE MÉCANIQUE
=
=
Application de charge
Entretoise
Application de charge
=
Direction de charge au milieu de la plateforme
=
=
Direction de charge au milieu de la plateforme
=
Recouvrement pour
les versions ATEX
(voir dimensions)
Câble de liaison
Fixation
Orifices de montage
