5 RACCORDEMENT ÉLECTRIQUE
Pour traiter les signaux de mesure, il est possible de raccorder :
S
des amplificateurs à fréquence porteuse,
S
des amplificateurs à courant continu,
convenant aux systèmes de mesure à jauges d'extensométrie.
En version standard, les capteurs sont livrés avec un câble de 3 m muni d'un connecteur
Pancon à 6 pôles en technique six fils.
5.1

Raccordement en technique six fils

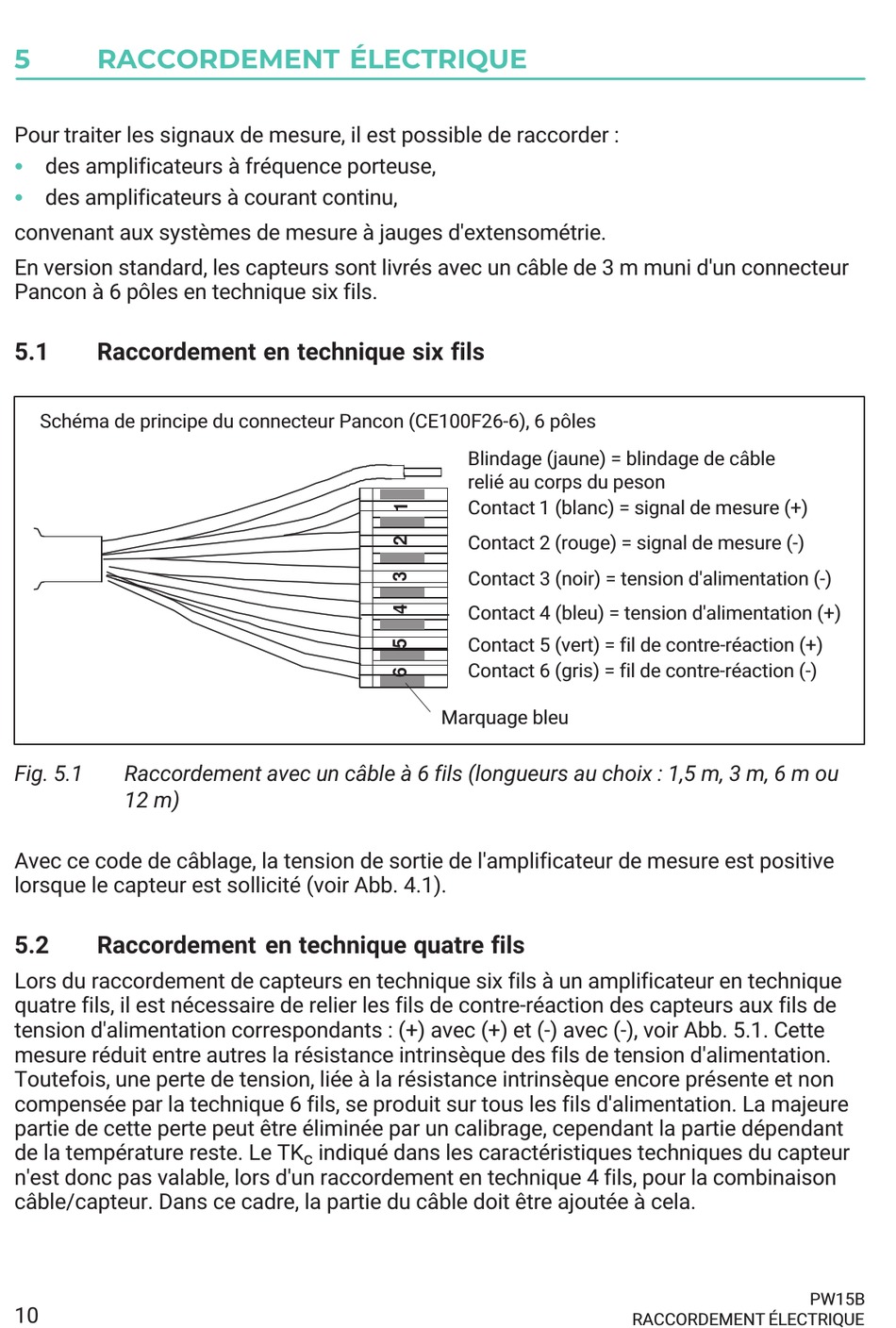

Schéma de principe du connecteur Pancon (CE100F26‐6), 6 pôles
Fig. 5.1 Raccordement avec un câble à 6 fils (longueurs au choix : 1,5 m, 3 m, 6 m ou
12 m)
Avec ce code de câblage, la tension de sortie de l'amplificateur de mesure est positive
lorsque le capteur est sollicité (voir Abb. 4.1).
5.2

Raccordement en technique quatre fils

Lors du raccordement de capteurs en technique six fils à un amplificateur en technique
quatre fils, il est nécessaire de relier les fils de contre‐réaction des capteurs aux fils de
tension d'alimentation correspondants : (+) avec (+) et (-) avec (-), voir Abb. 5.1. Cette
mesure réduit entre autres la résistance intrinsèque des fils de tension d'alimentation.
Toutefois, une perte de tension, liée à la résistance intrinsèque encore présente et non
compensée par la technique 6 fils, se produit sur tous les fils d'alimentation. La majeure
partie de cette perte peut être éliminée par un calibrage, cependant la partie dépendant
de la température reste. Le TK
n'est donc pas valable, lors d'un raccordement en technique 4 fils, pour la combinaison
câble/capteur. Dans ce cadre, la partie du câble doit être ajoutée à cela.
10
Blindage (jaune) = blindage de câble
relié au corps du peson
Contact 1 (blanc) = signal de mesure (+)
Contact 2 (rouge) = signal de mesure (-)
Contact 3 (noir) = tension d'alimentation (-)
Contact 4 (bleu) = tension d'alimentation (+)
Contact 5 (vert) = fil de contre‐réaction (+)
Contact 6 (gris) = fil de contre‐réaction (-)
Marquage bleu
indiqué dans les caractéristiques techniques du capteur
