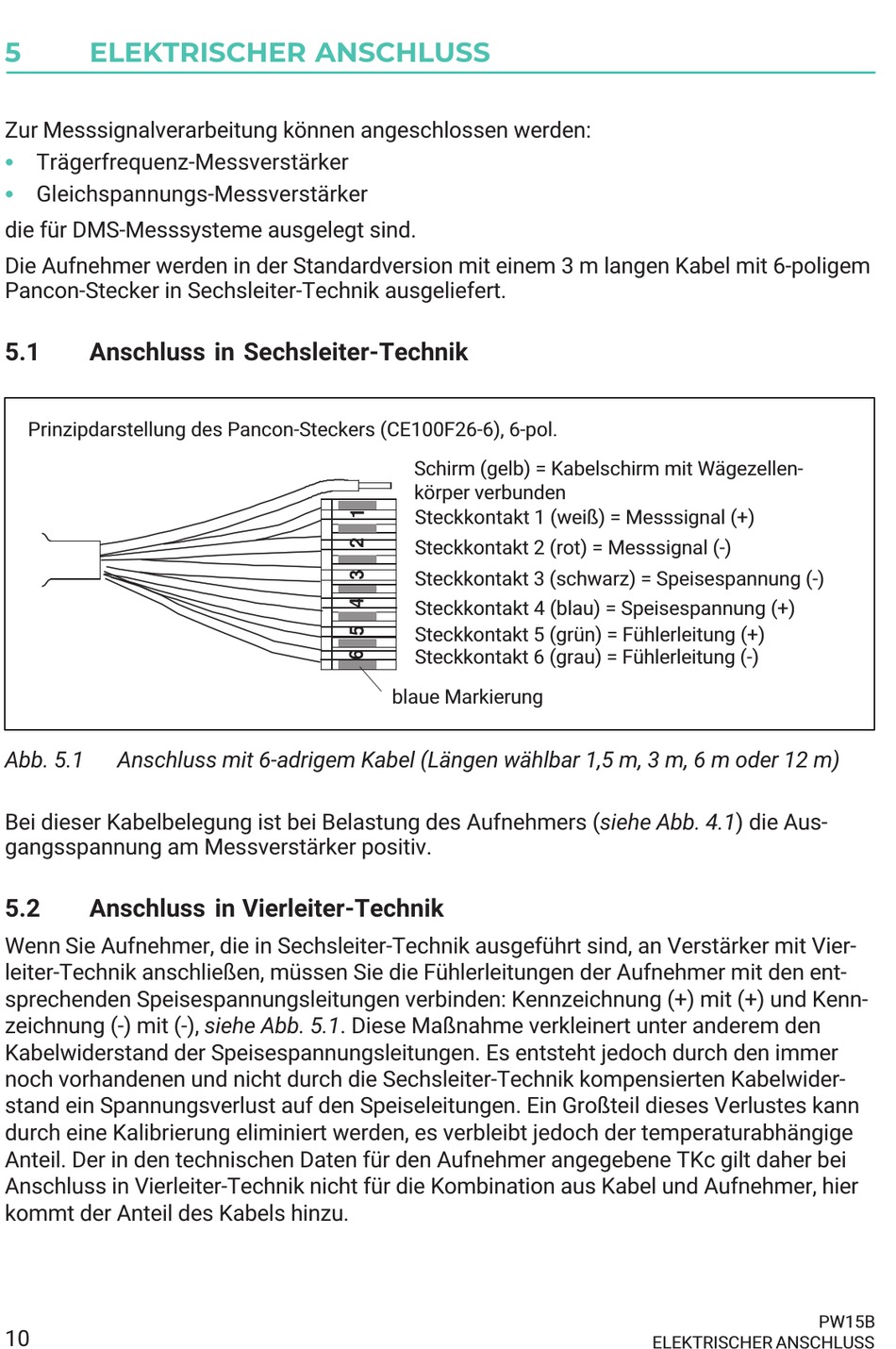

ELEKTRISCHER ANSCHLUSS

Zur Messsignalverarbeitung können angeschlossen werden:
S
Trägerfrequenz‐Messverstärker
S
Gleichspannungs‐Messverstärker
die für DMS‐Messsysteme ausgelegt sind.
Die Aufnehmer werden in der Standardversion mit einem 3 m langen Kabel mit 6‐poligem
Pancon‐Stecker in Sechsleiter‐Technik ausgeliefert.
5.1 Anschluss in Sechsleiter‐Technik
Prinzipdarstellung des Pancon‐Steckers (CE100F26‐6), 6‐pol.
Abb. 5.1 Anschluss mit 6-adrigem Kabel (Längen wählbar 1,5 m, 3 m, 6 m oder 12 m)
Bei dieser Kabelbelegung ist bei Belastung des Aufnehmers (siehe Abb. 4.1) die Aus­
gangsspannung am Messverstärker positiv.
5.2 Anschluss in Vierleiter‐Technik
Wenn Sie Aufnehmer, die in Sechsleiter‐Technik ausgeführt sind, an Verstärker mit Vier­
leiter‐Technik anschließen, müssen Sie die Fühlerleitungen der Aufnehmer mit den ent­
sprechenden Speisespannungsleitungen verbinden: Kennzeichnung (+) mit (+) und Kenn­
zeichnung (-) mit (-), siehe Abb. 5.1. Diese Maßnahme verkleinert unter anderem den
Kabelwiderstand der Speisespannungsleitungen. Es entsteht jedoch durch den immer
noch vorhandenen und nicht durch die Sechsleiter‐Technik kompensierten Kabelwider­
stand ein Spannungsverlust auf den Speiseleitungen. Ein Großteil dieses Verlustes kann
durch eine Kalibrierung eliminiert werden, es verbleibt jedoch der temperaturabhängige
Anteil. Der in den technischen Daten für den Aufnehmer angegebene TKc gilt daher bei
Anschluss in Vierleiter‐Technik nicht für die Kombination aus Kabel und Aufnehmer, hier
kommt der Anteil des Kabels hinzu.
10
Schirm (gelb) = Kabelschirm mit Wägezellen­
körper verbunden
Steckkontakt 1 (weiß) = Messsignal (+)
Steckkontakt 2 (rot) = Messsignal (-)
Steckkontakt 3 (schwarz) = Speisespannung (-)
Steckkontakt 4 (blau) = Speisespannung (+)
Steckkontakt 5 (grün) = Fühlerleitung (+)
Steckkontakt 6 (grau) = Fühlerleitung (-)
blaue Markierung
