Distanz
scheibe
Alternative Lasteinleitung
Lasteinleitung

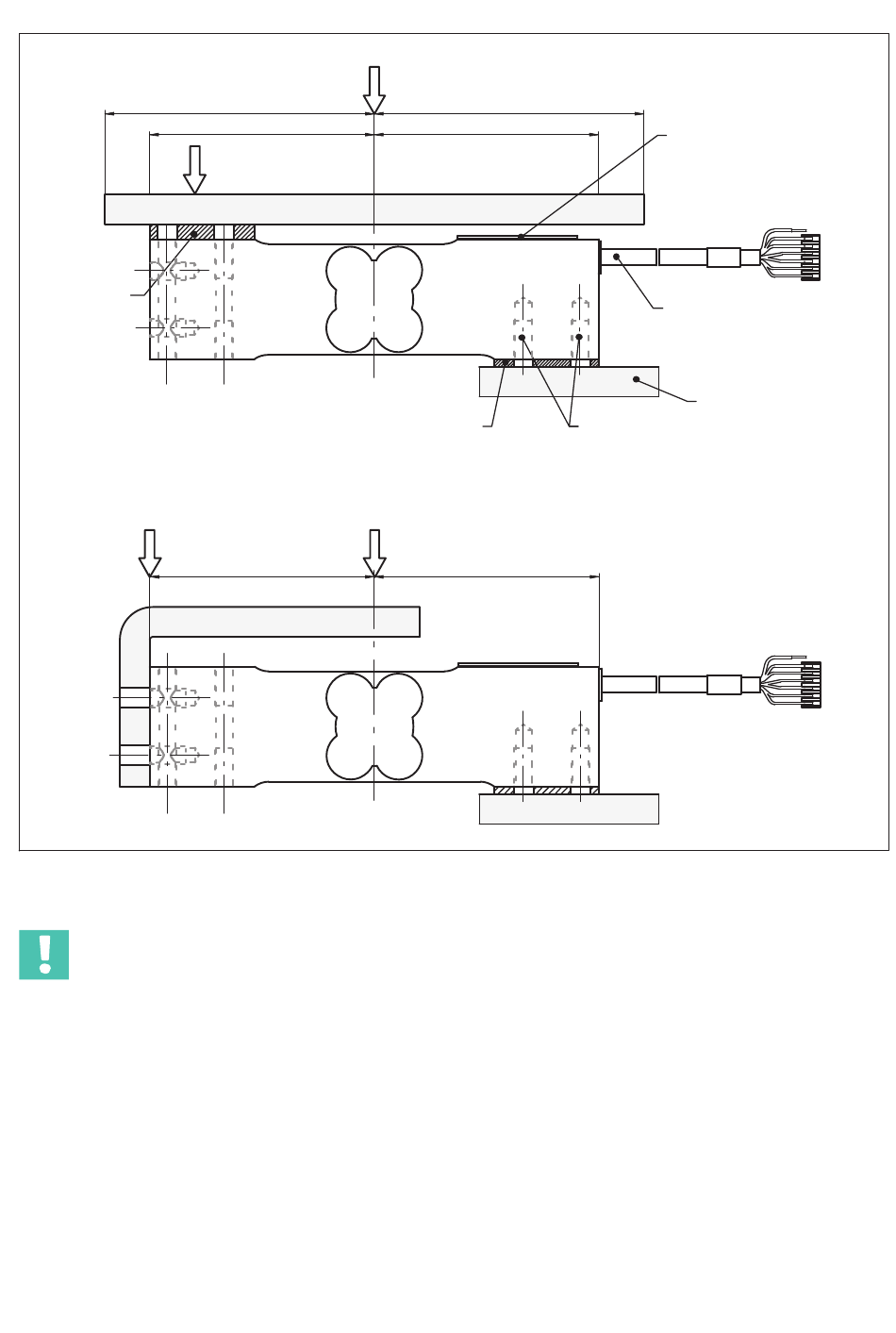

Abb. 4.1
Lasteinleitung und Einbau
Wichtig
Die Lasteinleitung darf nicht auf der Seite des Kabelanschlusses erfolgen, dies führt zu
einem Kraftnebenschluss durch das Kabel.
PW15B
MECHANISCHER EINBAU
=
=
Lasteinleitung
Distanzscheibe
=
Belastungsrichtung Mitte Plattform
=
=
Belastungsrichtung Mitte Plattform
=
Abdeckung bei ATEX-
Versionen
(siehe Abmessungen)
Anschlusskabel
Befestigung
Montagebohrungen
